Für den Fachmann

•฀

In Verbindung mit einer Thermostat-Armatur darf der Durchflussmengen -Begrenzer nicht entnommen

werden!

•฀

Das Absperrventil im Kaltwasserzulauf (22) darf nicht zum Drosseln des Durchflusses verwendet werden!

3.7

Elektrischer Anschluss

•฀ Das฀Elektroanschlusskabel฀an฀die฀Klemmleiste฀anschließen฀(siehe฀Elektroschaltplan฀

I

 ).

STB

=  Sicherheits-Temperaturbegrenzer

AP3

=  Sicherheits-Druckbegrenzer

Wichtige Hinweise:

•฀

Die Schutzart IP 25 (strahlwasserge schützt) ist nur bei sachgemäß montierter Kabeltülle (

G

 bzw.

K

 )

und einer Abdichtung am Kabelmantel gewährleistet.

•฀

Das Gerät muss an den Schutz leiter angeschlossen werden.

•฀

Beim Anschlusskabel > 6 mm² das Loch in der Kabeltülle vergrößern.

3.8

Montage abschließen

Rückwand-Unterteil einrasten (

E

3).

3.9

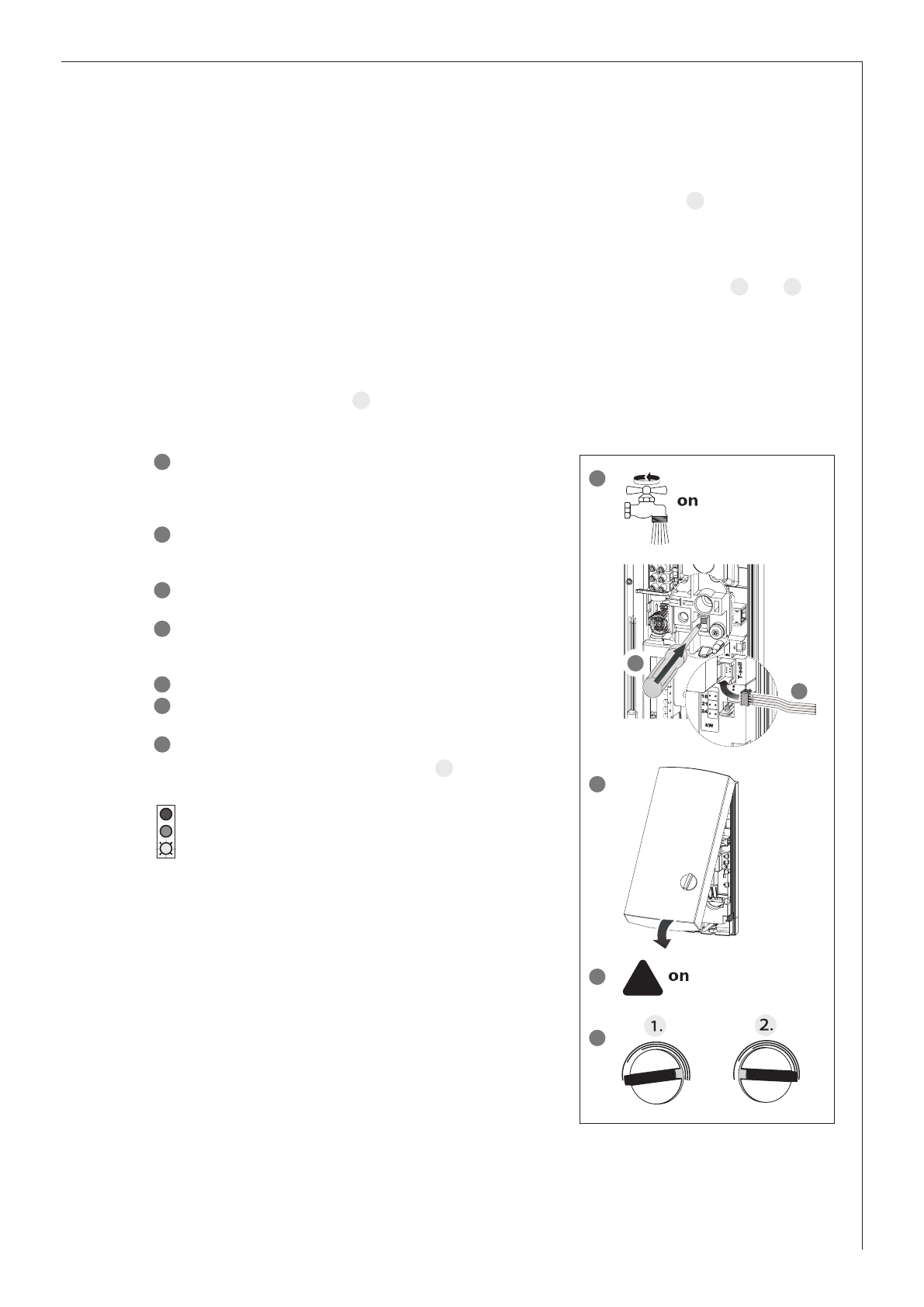

Erstinbetriebnahme

(darf nur durch einen Fachmann erfolgen!)

1

฀ Gerät฀befüllen฀und฀entlüften.฀Achtung฀Trockenganggefahr!฀

Alle angeschlossenen Armaturen so lange mehrfach öffnen
und schließen, bis das Leitungsnetz und das Gerät luftfrei
sind. Luft siehe Hinweis „2.3 Wichtige Hinweise“.

2

฀ Sicherheits-Druckbegrenzer฀AP฀3฀aktivieren!฀

Der Durchlauferhitzer wird mit ausgelöstem Sicherheits-
Druckbegrenzer ausgeliefert (Rücksetztaste eindrücken).

3

฀ Stecker฀vom฀Temperatureinsteller-Kabel฀auf฀die฀Elektronik฀

stecken!

4

฀ Gerätekappe฀montieren฀und฀hörbar฀einrasten!฀

Überprüfen฀Sie฀den฀festen฀Sitz฀der฀Gerätekappe฀auf฀der฀Rück

-

wand.

5

฀ Netzspannung฀einschalten!

6

฀ Temperatur-Einstellknopf฀zum฀Rechts-฀und฀Linksanschlag฀

drehen,฀zur฀Temperatur-Kalibrierung.

7

฀ Arbeitsweise฀des฀Durchlauferhitzers฀prüfen!

Anzeigemöglichkeiten฀LED-Diagnoseampel฀

(

A

9), siehe auch

„7. Störungsbeseitigung“):

rot

leuchtet bei Störung

gelb  leuchtet bei Heizleistung

grün  blinkt: Gerät am Netz

Übergabe฀des฀Gerätes!฀

Dem Benutzer die Funktion des Gerätes erklären und mit dem
Gebrauch vertraut machen.

Wichtige฀Hinweise:

•฀ Den฀Benutzer฀auf฀mögliche฀Gefahren฀hinweisen฀(Verbrühung).
•฀ Diese฀Anweisung฀zur฀sorgfältigen฀Aufbewahrung฀übergeben.
