12

Für den Fachmann

Montage-Alternativen฀werden฀in฀den฀Abbildungen

J

฀-

O

฀aufgezeigt.

4.1

Elektroanschluss – UP - unten

K

a

  Die Kabeltülle über das Elektroanschlusskabel führen.

b

  Sollbruchstelle für die Kabeltülle in der Rückwand ausbrechen.

c

  Klemmleiste von oben nach unten versetzen, dazu die Schraube lösen und unten die Klemmleiste wieder

festschrauben.

d

  Rückwand über den Gewindebolzen und die Kabeltülle führen, die Kabeltülle an den Laschen mit Hilfe ei-

ner Zange in die Rückwand ziehen und

beide Rasthaken hörbar einrasten

.

e

  Rückwand fest und wandbündig andrücken und mit dem Befestigungsknebel verriegeln.

4.2

Elektroanschluss – AP

•฀ Für฀das฀Anschlusskabel฀ist฀in฀die฀Rückwand฀eine฀Durchführung฀schneiden฀bzw.฀brechen฀(mögliche฀Aus

-

bruchstellen siehe

J

 ).

•฀ Bei฀Elektroanschluss฀-฀AP฀ändert฀sich฀die฀Schutzart฀in฀IP฀24฀(spritzwassergeschützt).

฀ Achtung:฀

Das Typenschild mit einen dokumentenechten Stift kennzeichnen:
IP 25 durchstreichen und Kästchen IP 24 ankreuzen.

4.3

Vorrangschaltung

L

Bei der Kombination mit anderen Elektrogeräten, z. B. Elektro-Speicherheizgeräten, ist das Lastabwurfrelais
einzusetzen:

a

  Lastabwurfrelais (siehe „8. Sonderzubehör“).

b

  Steuerleitung zum Schaltschütz des 2. Gerätes (z. B. Elektro-Speicherheizung).

c  Steuerkontakt, öffnet beim Einschalten des Durchlauferhitzers

฀ Der฀Lastabwurf฀erfolgt฀bei฀Betrieb฀des฀Durchlauferhitzers!

Das฀Lastabwurfrelais฀darf฀nur฀an฀die฀mittlere฀Phase฀der฀Geräte-Netzklemme฀angeschlossen฀werden.

4.4

Untertischmontage Wasseranschlüsse - oben

Eine Untertisch-Gerätemontage mit obenliegenden Wasseranschlüssen lässt sich mit dem zusätzlichen Rohr-
bausatz-Untertischgeräte (Best.-Nummer 18 44 21) durchführen. Durchführungsöffnungen in der Rückwand
für die Wasserrohre sauber ausbrechen und Rohrsatz montieren.

4.5

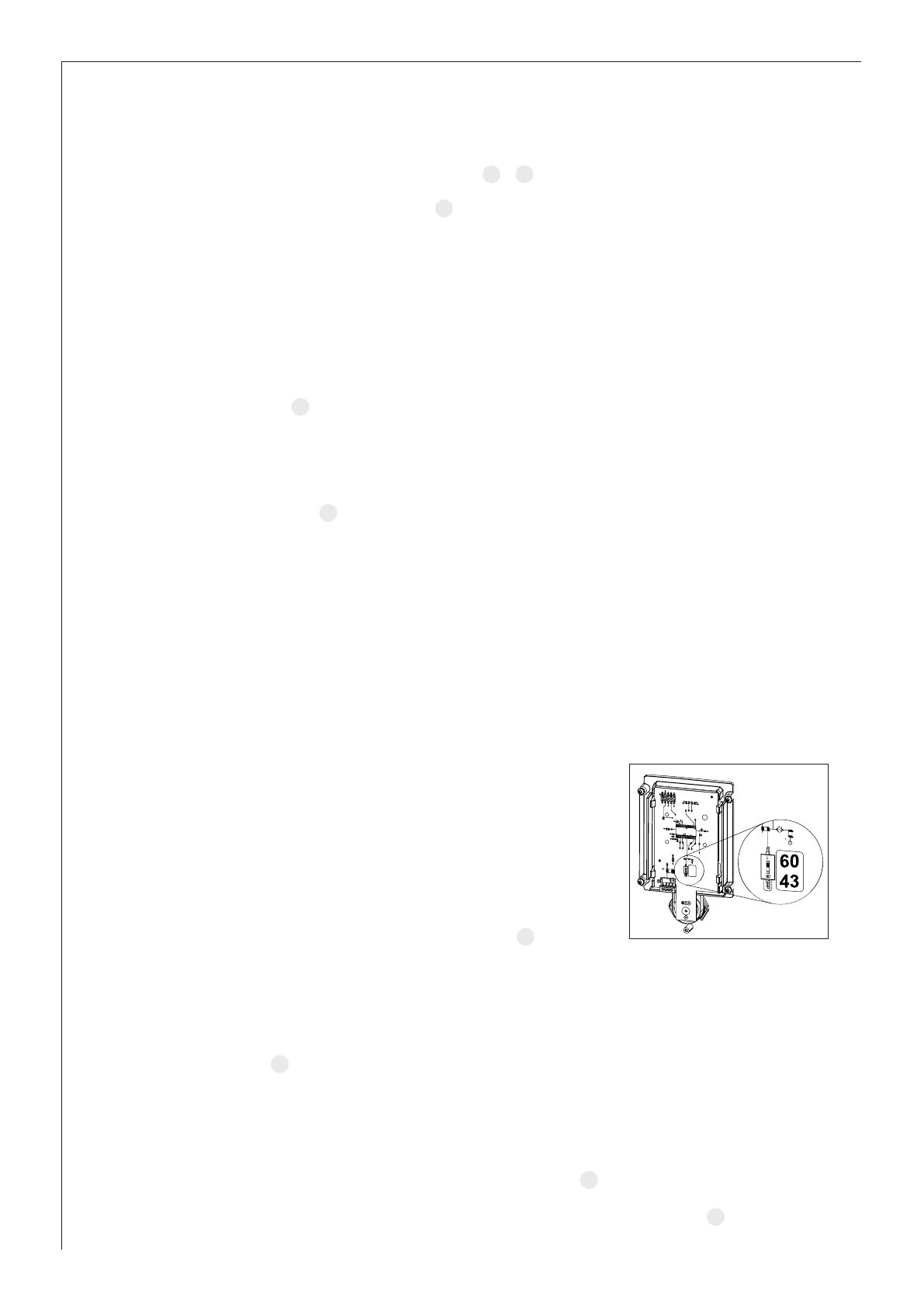

Temperaturbegrenzung

Eine gewünschte maximale Temperaturbegrenzung auf 43 °C wird innen in
der Gerätekappe eingestellt. Hierzu ist der Schalter von 60 (°C) auf 43 (°C)
umzuschalten.
Der Temperatur-Einstellknopf lässt sich weiterhin im gesamten Drehbereich
verstellen. Die Auslauftemperatur wird dauerhaft auf 43 °C begrenzt!  Tem-
peraturbereich 30 °C bis 43 °C kann eingestellt werden.

4.6

AP-Armaturen

AEG-Haustechnik฀-฀Aufputz-Druckarmatur฀ADEo฀70฀WD

N

฀

(Bestell-Nr.

18 39 34):

•฀ Wasserstopfen฀G฀½฀mit฀Dichtungen฀(a)฀montieren฀

(gehören zum Lieferumfang der Druckarmatur ADEo 70 WD).

•฀ Armatur฀montieren.
•฀ Stützblech฀in฀das฀Rückwand-Unterteil฀einlegen.฀Das฀Stützblech฀gehört฀zum฀Lieferumfang฀der฀Armatur฀und฀

ist nötig, um die Armaturenrohre in der vorgeschriebenen Lage zu halten und den Feuchtigkeitsschutz zu
gewährleisten (

M

 31).

•฀

Armaturenrohre von oben durch das Stützblech und das Rückwand-Unterteil schieben.

•฀ Die฀freien฀Enden฀der฀Rohre฀in฀die฀Armatur฀stecken.
•฀ Das฀Rückwand-Unterteil฀zusammen฀mit฀Stützblech฀und฀Rohren฀in฀das฀Rückwand-Oberteil฀einrasten.
•฀ Anschlussrohre฀mit฀dem฀Gerät฀verschrauben.

Die฀Gerätekappe฀muss฀für฀diese฀Installation฀vorbereitet฀werden:฀

Durchführungsöffnungen in die Gerätekappe sauber ausbrechen (

M

 a), ggf. Feile benutzen.

Gerätebefestigung:฀

Die Rückwand im unteren Gerätebereich mit zwei zusätzlichen Schrauben befestigen (

M

 24).

4.

Montage-Alternativen

 für den Fachmann

Elektro: UP - unten,  Lastabwurfrelais;  Untertischmontage Wasseranschlüsse - oben;  Wasser: AP
