  Если надлежащее функционирование из-за слишком низкого давления жидкости, например,

< 0,2 МПа (< 2 бар) не обеспечивается, то следует извлечь ограничитель расхода (

O

 29) и снова

вставить фасонный диск (

O

 30). При необходимости следует повысить давление в водопроводе.

•

  В сочетании с термостатной арматурой ограничитель расхода извлекать нельзя!

•

  Запорный клапан в подводе холодной воды (22) нельзя использовать для дросселирования потока!

3.7

Подключение к электрической сети

•

  Подключить кабель присоединения к электросети к клеммной колодке (см. электросхему

I

 ).

STB

−

  предохранительный ограничитель температуры

AP3

−

  предохранительный ограничитель давления

Важные указания:

•

  Степень защиты IP 25 (защита от струящейся воды) обеспечивается только при правильном

монтаже кабельного наконечника (

G

 или

K

 ) и уплотнения на оболочке кабеля.

•

  Устройство должно быть подключено к разъему заземления.

•

  Для соединительного кабеля > 6 мм² увеличить отверстие в наконечнике

.

3.8

Завершение монтажа

Зафиксировать нижнюю часть задней стенки (

E

 3).

3.9

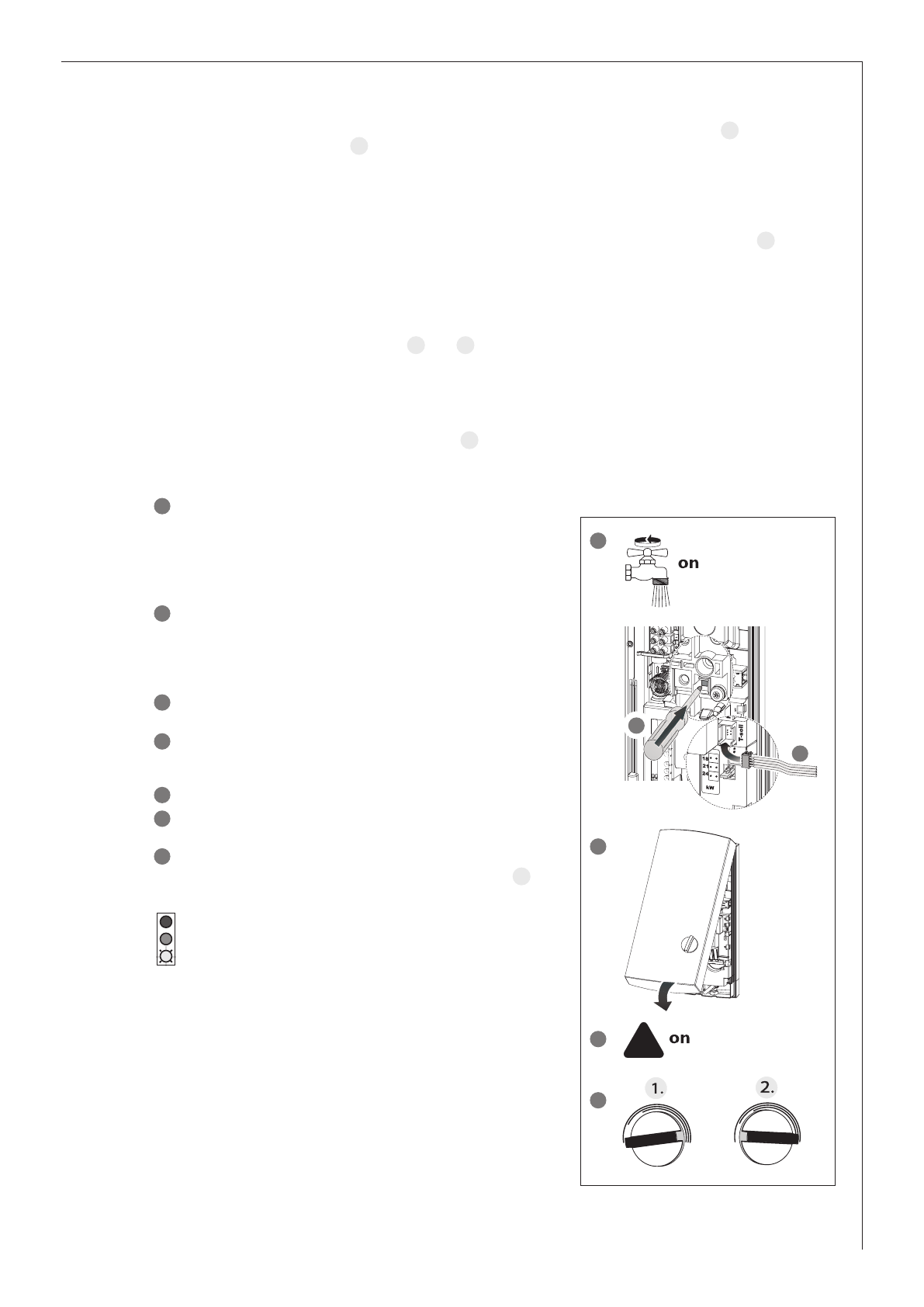

Первоначальный пуск в эксплуатацию

(должен выполняться только специалистом!)

1

  Наполнить устройство и удалить из него воздух.

Внимание! Опасность холостого хода!

Все подключенные арматуры открыть и закрыть несколько

раз, пока в трубопроводе и в устройстве не останется

воздуха. Указания относительно воздуха см. в разделе

«2.3 Важные указания».

2

  Активировать предохранительный ограничитель

давления AP 3!

Проточный водонагреватель поставляется со сработавшим

предохранительным ограничителем давления (вдавить

кнопку сброса).

3

  Подключить штекер кабеля настройки температуры к

блоку электроники!

4

  Смонтировать колпак устройства и зафиксировать со

слышимым щелчком!

Проверьте прочность посадки колпака на задней стенке.

5

  Включить сетевое напряжение!

6

  Кнопку настройки температуры повернуть до правого

и левого упора для калибровки.

7

  Проверить работу проточного водонагревателя!

Возможности индикации светодиодной лампочки

(

A

 9),

см. также раздел «7. Устранение неполадок»):


красный  светится при неполадке

желтый

светится при нагреве

зеленый  мигание: устройство подключено к сети

Передача устройства!

Объясните пользователю, как функционирует устройство

,

и покажите, как им пользоваться

.

Важные указания:

•

  Дайте пользователю указания относительно потенциальных

опасностей (ожоги).

•

  Проинструктируйте пользователя относительно бережного

хранения руководства.

1

4

5

6

3

2

C2

6_

02

_0

2_

08

34

Для специалиста
