3. Настройки и регулировки

46

Регулировка уровня аудиосигнала

При установке переключателя AUDIO SELECT в
положение AUTO входные уровни аналоговых
аудиосигналов, записываемых каждым каналом,
регулируются автоматически. Можно также
выполнять ручную регулировку.

[Примечание]

Даже при установке переключателя AUDIO SELECT в
режим AUTO, уровни цифровых входных аудиосигналов
не регулируются автоматически.

Целевой уровень аудиосигнала

для ручной регулировки

За целевой уровень при выполнении
регулировки берется значение –20 дБ.

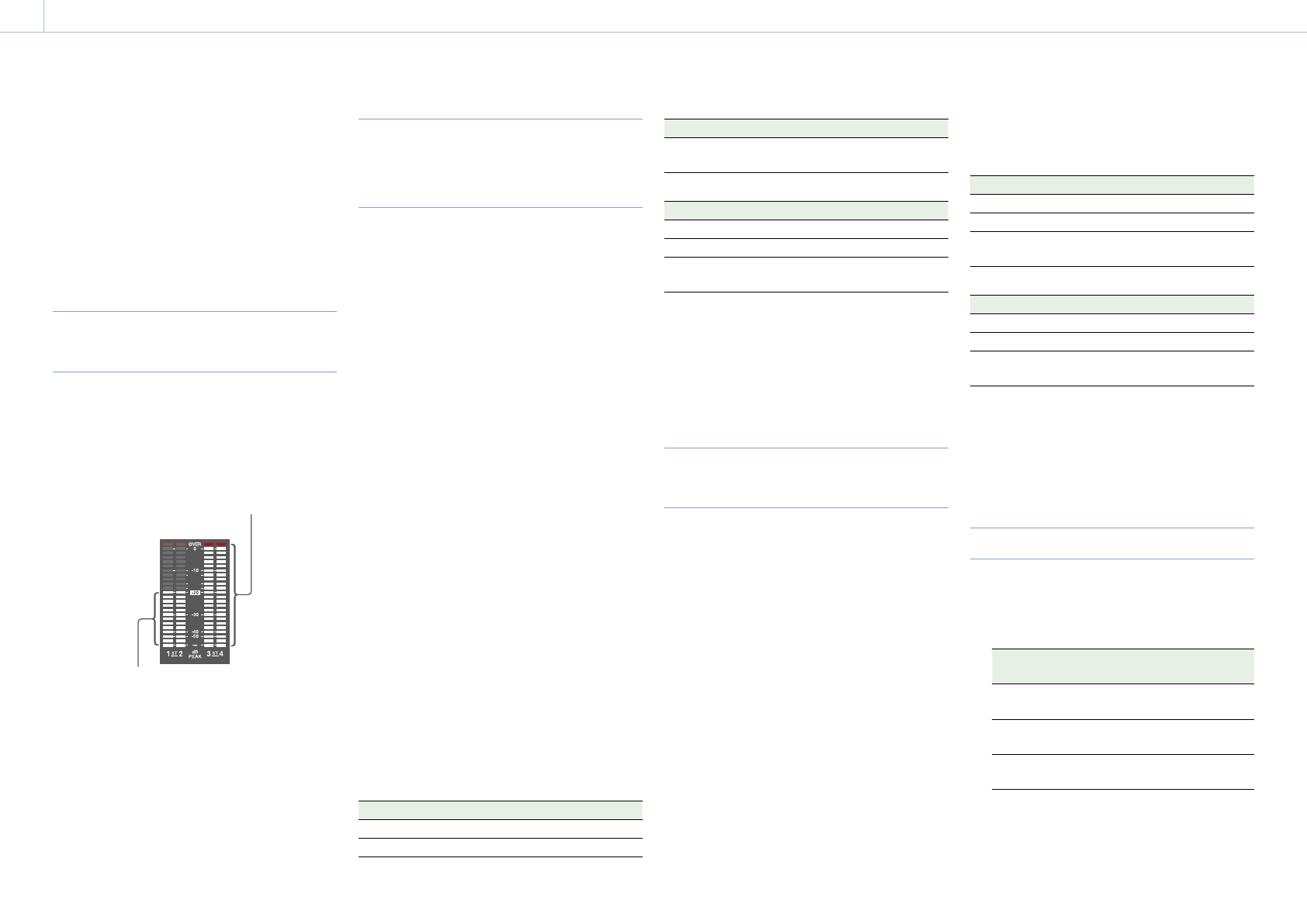

Если измеритель уровня звука показывает
максимальный уровень 0 дБ, он сигнализирует
о том, что уровень входного аудиосигнала
превышает допустимое значение.

Избыточный входной уровень

Целевой входной уровень

Ручная регулировка уровней

входного аудиосигнала с разъемов

AUDIO IN CH-1/CH-2

1

Для настройки входа сигнала через разъем
AUDIO IN CH-1 или CH-2 выберите
переключателем AUDIO IN CH1 или CH2
значение REAR.
Чтобы отрегулировать оба входных сигнала,
установите значение REAR на обоих
переключателях.

2

Переключателями AUDIO SELECT,
соответствующими каналам, выбранным на
шаге

1

, выберите значение MANUAL.

3

Органами управления LEVEL для каналов,
выбранных на шаге

1

, отрегулируйте

уровень аудиосигнала до –20 дБ для
нормальной громкости входа.

Выбор ручки, используемой для регулировки

уровня записи

В разделе Maintenance >Audio меню настройки
можно выбрать средство управления уровнем
аудиосигнала для контроля за уровнем входа
аудиозаписи на разъемах AUDIO IN CH-1/CH-2.
Соответствие между настройками элементов
меню и органами управления следующее.

[Примечание]

Если поступает входной цифровой аудиосигнал AES/EBU,
уровень записи невозможно регулировать с помощью
видеокамеры.

Rear1/WRR Level: уровень записи канала 1

Установка

Ручка

Side1

ручка LEVEL (CH1)

Front

Ручка MIC LEVEL

Установка

Ручка

Front+Side1

Ручка LEVEL (CH1) и ручка MIC
LEVEL (связанная работа)

Rear2/WRR Level: уровень записи канала 2

Установка

Ручка

Side2

Ручка LEVEL (CH2)

Front

Ручка MIC LEVEL

Front+Side2

Ручка LEVEL (CH2) и ручка MIC
LEVEL (связанная работа)

[Примечание]

Если работа ручек LEVEL (CH1/CH2) связана с функцией
регулятора MIC LEVEL, и для MIC LEVEL установлено
значение “0”, невозможно записать аудиосигнал через
каналы 1 и 2. Прежде чем регулировать положение ручек
LEVEL (CH1/CH2), проверьте положение регулятора MIC
LEVEL.

Ручная настройка уровня

аудиосигнала разъема MIC IN

1

Установите для переключателей AUDIO IN
значение FRONT.

2

Установите для переключателей AUDIO
SELECT соответствующих каналов,
выбранных на шаге

1

, значение MANUAL.

3

Поворачивая ручку MIC LEVEL,
отрегулируйте значение измерителя уровня
звука до –20 дБ для нормальной громкости
входа.

Выбор ручки, используемой для регулировки

уровня записи

В разделе Maintenance >Audio меню настройки
можно выбрать, какой из элементов управления
уровнем аудиосигнала отвечает за уровень
аудиозаписи с переднего микрофона.

Соответствие между настройками элементов
меню и органами управления следующее.
MIC CH1 Level: уровень записи канала 1

Установка

Ручка

Side1

ручка LEVEL (CH1)

Front

Ручка MIC LEVEL

Front+Side1

Ручка LEVEL (CH1) и ручка MIC
LEVEL (связанная работа)

MIC CH2 Level: уровень записи канала 2

Установка

Ручка

Side2

Ручка LEVEL (CH2)

Front

Ручка MIC LEVEL

Front+Side2

Ручка LEVEL (CH2) и ручка MIC
LEVEL (связанная работа)

[Примечание]

Если работа ручек LEVEL (CH1/CH2) связана с функцией
регулятора MIC LEVEL, и для LEVEL (CH1/CH2) установлено
значение “0”, невозможно записать аудиосигнал через
каналы 1 и 2. Прежде чем регулировать регулятора MIC
LEVEL, проверьте положение ручек LEVEL (CH1/CH2).

Запись аудио через каналы 3 и 4

1

Аудио, записанное через каналы 3 и 4,
выбирается с помощью переключателей
AUDIO IN CH3/CH4.

Переключатель
CH3

Цель записи канала 3

FRONT

Аудиосигнал переднего
микрофона

REAR

Ввод аудиосигнала через
разъем AUDIO IN CH1

WIRELESS

Аудиосигнал беспроводного
микрофона
