1. Обзор: Расположение и функции деталей

4

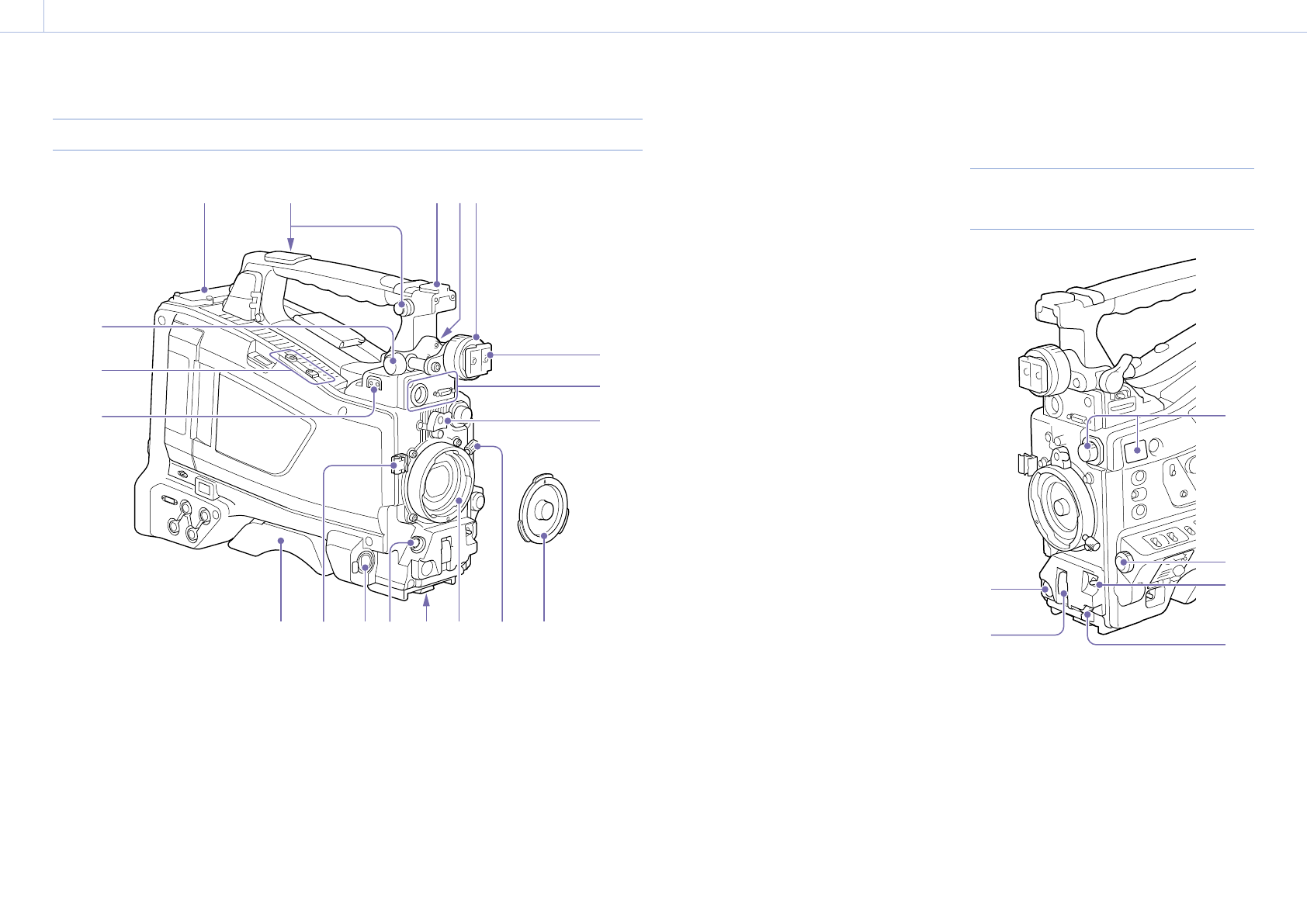

Присоединение аксессуаров

3 4

7
8

2

6

9

11

12

1

14

17 18 19

16

5

15

13

10

1.

Разъем для подключения беспроводного
приемника (стр. 30)

“Подключение беспроводного приемника” (стр. 30)

2.

Крепеж для наплечного ремня (стр. 31)

3.

Разъем для аксессуаров (стр. 31)

4.

Рычаг для перемещения видоискателя
вперед-назад (стр. 25)

5.

Кольцо для перемещения видоискателя
влево-вправо (стр. 24)

6.

Разъем для присоединения видоискателя
(стр. 24)

7.

Разъемы для VF (видоискателя)
(26-контактный, прямоугольный и
20-контактный, круглый)

Разъем аналогового интерфейса
(20-контактный) предназначен для подключения
видоискателя серии HDVF, а разъем цифрового
интерфейса (26-контактный) – для подключения
видоискателя HD CBK-VF02.
Подсоедините кабель видоискателя к разъему,
совместимому с используемым видоискателем.

[Примечания]

ˎ

ˎ

Не подключайте видоискатели к двум разъемам
одновременно.

ˎ

ˎ

Перед подключением интерфейсного кабеля к этому
разъему или отключении от него сначала выключите
питание видеокамеры.

8.

Резиновая прокладка для крепления
байонета объектива

После фиксации объектива с помощью рычага
фиксации объектива установите эту резиновую
прокладку через нижний из двух выступов. Это
зафиксирует байонет объектива и предотвратит
ослабление соединения.

9.

Ручка для перемещения видоискателя
вперед-назад (стр. 24)

10.

Крепление для дополнительного
держателя микрофона (стр. 30)

11.

Разъем LIGHT (лампа для видеосъемки)
(2-контактный, гнездо) (стр. 31)

12.

Наплечник (стр. 31)

13.

Зажим кабеля объектива

Служит для закрепления кабеля объектива.

14.

Разъем MIC IN (вход микрофона) (+48 В)
(тип XLR, 5-контактный, гнездо)

Подключите к этому разъему стереомикрофон.
Питание (+48 В) поступает через этот разъем.

15.

Разъем LENS (12-контактный) (стр. 28)

[Примечание]

Прежде чем подключать кабель объектива к этому
разъему или отсоединять его, выключите питание
видеокамеры.

16.

Гнездо для штатива

Для использования видеокамеры на штативе
присоедините адаптер штатива (продается
отдельно).

17.

Байонет объектива (специальная оправа
объектива) (стр. 28)

18.

Рычаг фиксации объектива (стр. 28)

19.

Крышка байонета объектива

Снимите, подняв рычаг фиксации объектива.
Если объектив не прикреплен, установите эту
крышку для защиты от попадания пыли.

Органы управления рядом с

объективом

1

3

4
5

6

2

1.

Кнопка REC START (начало записи)

Нажмите, чтобы начать запись. Повторно
нажмите, чтобы остановить запись. Выполняет
такую же функцию, как и кнопка VTR на
объективе.

2.

Переключатель SHUTTER

Установите в положение ON для использования
электронного затвора. Переместите в
положение SELECT для переключения
настройки выдержки и режима затвора.
При использовании этого переключателя
