2. Подготовка

30

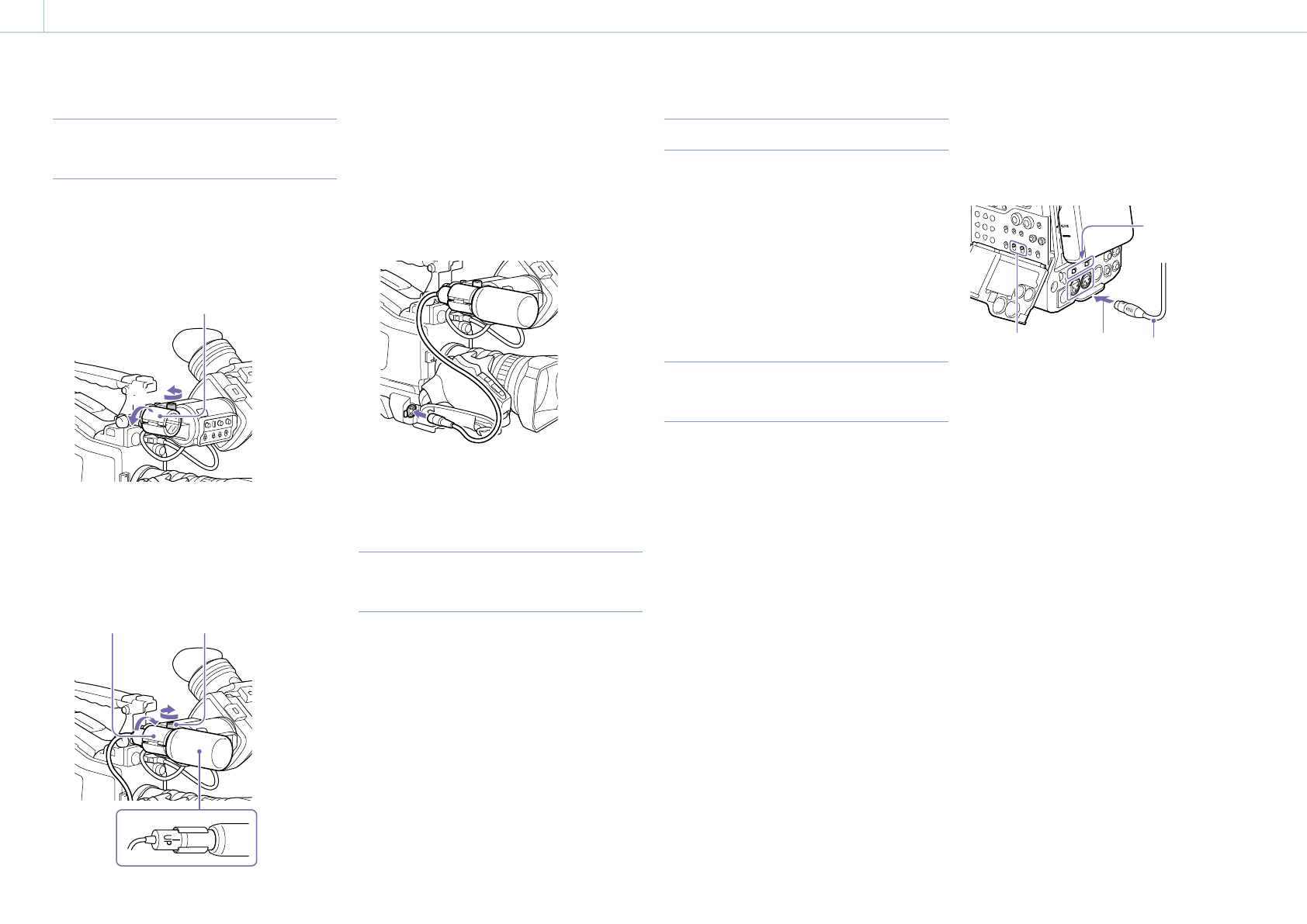

Подготовка системы аудиовхода

Подключение микрофона к

разъему MIC IN

Установите микрофон из комплекта поставки
в держатель микрофона на видоискателе из
комплекта поставки.

1

Ослабьте винт и откройте зажим держателя
микрофона.

[1]

[2]

Зажим держателя микрофона

2

Поместите микрофон в держатель
микрофона.

[1]

Поместите микрофон в держатель так,
чтобы метка “UP” располагалась вверху.

[2]

Закройте держатель микрофона.

[3]

Затяните винт.

[2]

[3]

[1]

Порядок установки микрофона см. в руководстве по
его эксплуатации.

3

Вставьте штекер кабеля микрофона в разъем
MIC IN, затем установите переключатель
AUDIO IN для канала, на котором нужно
записать аудио с этого микрофона, в
положение FRONT.

4

Закрепите кабель микрофона с помощью
зажима кабеля.

Подключение микрофонов к

разъемам AUDIO IN

Можно подключить до двух монофонических
микрофонов к разъемам AUDIO IN CH-1/
CH-2 с помощью дополнительного держателя
микрофона CAC-12.
Поддерживаемые микрофоны: электретные

конденсаторные микрофоны ECM-674/678

Более подробные сведения о подключении микрофона и
держателя микрофона см. в руководстве для каждого
продукта.

Подключение беспроводного приемника

Для использования системы беспроводного
микрофона Sony выключите видеокамеру и
подключите беспроводной приемник.

ˎ

ˎ

Цифровой беспроводной приемник DWR-S02D

ˎ

ˎ

УВЧ-тюнер с синтезатором частоты
WRR-855S, URX-S03D

Более подробные сведения о подключении беспроводного
приемника см. в руководстве для каждого продукта.

Подключение аудиооборудования

линейного входа

1

Подключите выходной разъем
аудиооборудования, подающего линейный
входной сигнал, к разъему AUDIO IN CH-1
или CH-2.

2

Установите селектор AUDIO IN для канала, к
которому подключен источник аудио
сигнала, в положение LINE.

Функция автоматического обнаружения

подключения XLR

ˎ

ˎ

Если функция автоматического обнаружения
подключения XLR выключена (заводская
настройка по умолчанию): для каналов, к
которым подключено аудиооборудование,
установите переключатель AUDIO IN CH1/CH2
в положение REAR.

ˎ

ˎ

Если функция автоматического
распознавания подключения XLR включена:
когда кабель подключен к разъему AUDIO
IN CH-1 или CH-2, вход от соответствующего
разъема автоматически выбирается для
записи аудио, независимо от положения

переключателя AUDIO IN CH1/CH2.

Функцию автоматического распознавания
подключения XLR можно включить или
выключить в пункте меню настройки
Maintenance >Audio >Rear XLR Auto.

[2]

[1]

[3]

[4]

[1]

  Переключатели AUDIO IN CH1/CH2

[2]

  К разъему AUDIO IN CH-1 или CH-2

[3]

  Монофонический микрофон

[4]

  Переключатели выбора AUDIO IN
