2. Подготовка

28

Установка и регулировка объектива

[Примечание]

Прежде чем подключать кабель объектива к этому
разъему или отсоединять его, выключите питание
видеокамеры.

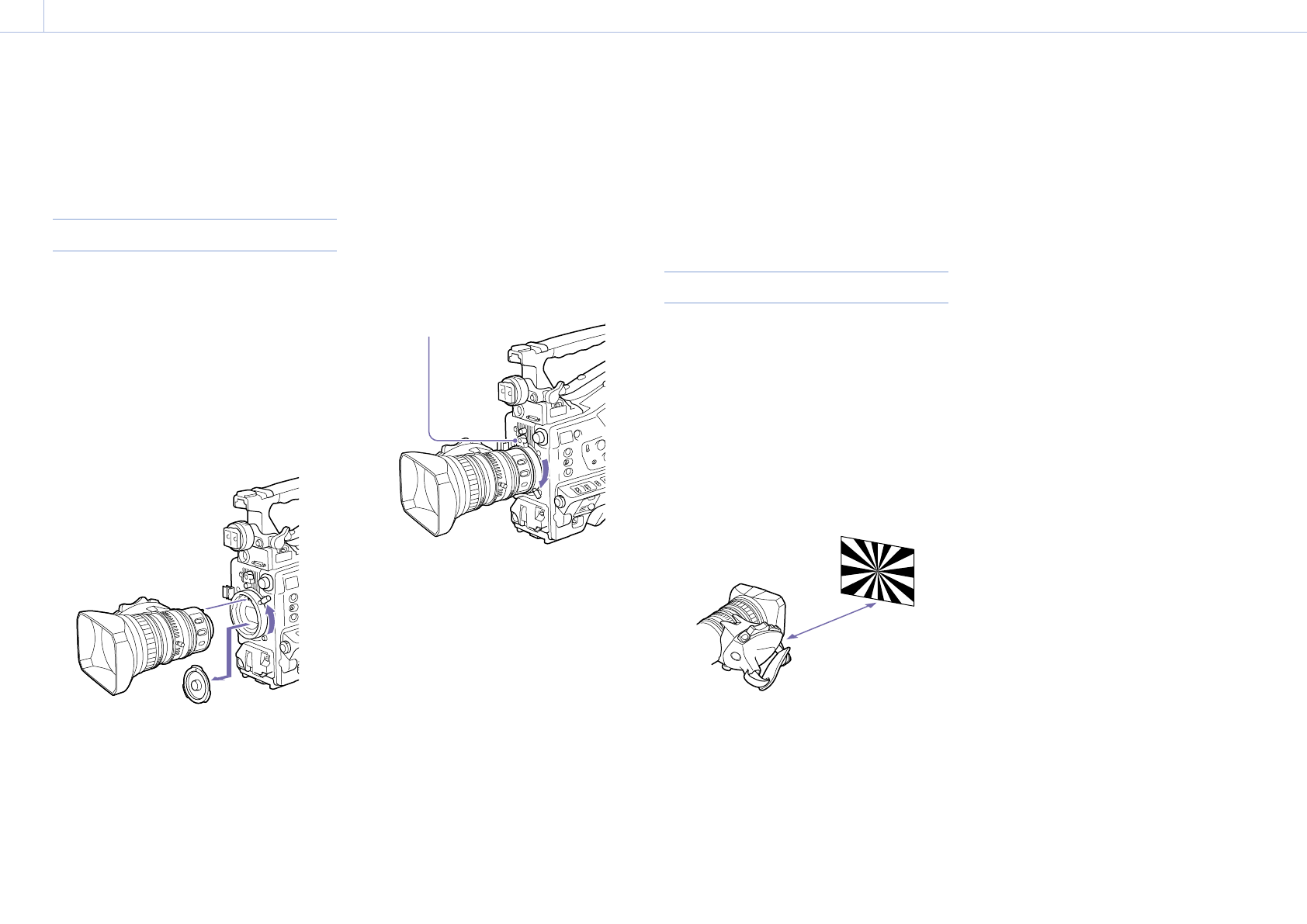

Установка объектива

В этом разделе описывается порядок установки
объектива из комплекта поставки на примере
видеокамеры PXW-X400KF.

1

Поднимите рычаг фиксации объектива и
снимите крышку байонета объектива с
байонета объектива.

2

Совместите центральный штифт объектива с
центральным отверстием в байонете
объектива и вставьте объектив в байонет.

1

1

2

3

Удерживая объектив на месте, опустите
рычаг фиксации объектива, чтобы
зафиксировать объектив.

 [Внимание]

В случае ненадежной фиксации объектива
он может упасть в процессе использования
видеокамеры. Это может привести к
несчастному случаю. Убедитесь, что
объектив надежно зафиксирован.
Рекомендуется установить резиновую
прокладку для крепления байонета
объектива на рычаг фиксации объектива,
как показано ниже.

3

Резиновая прокладка для

крепления байонета объектива

4

Подключите кабель объектива к разъему
LENS.

5

Закрепите кабель объектива с помощью
зажима кабеля.

Если установлен объектив с функцией

коррекции аберрации

Функция коррекции аберрации активируется
автоматически.

 1)

 При запуске видеокамеры с

объективом с функцией коррекции аберрации
может потребоваться больше времени, чем
обычно, из-за загрузки данных во время запуска.
В комплект поставки видеокамеры PXW-X400
входит объектив с функцией коррекции
аберрации. Для получения сведений об

объективах с функцией коррекции аберрации
обратитесь к представителю службы
технического обслуживания или отдела продаж
компании Sony.

1)  Функция коррекции аберрации не работает, если

параметру Maintenance >Camera Config >ALAC в меню
настройки присвоено значение Off.

Регулировка рабочего отрезка

Если объектив не сохраняет фокусировку
должным образом при выполнении
масштабирования от режима телефото до
широкоугольного режима, отрегулируйте
рабочий отрезок (расстояние от плоскости
крепления объектива до плоскости
изображения, так называемая длина фланца).
Выполните эту регулировку один раз после
установки или смены объектива.
При выполнении регулировки используйте
в качестве объекта таблицу для регулировки
рабочего отрезка.

Прибл. 3 м

[Примечания]

ˎ

ˎ

Использование объекта с недостаточным контрастом,
а также перемещение видеокамеры или объекта
во время регулировки может привести к ошибке
регулировки.

ˎ

ˎ

Разместите объект (таблицу для регулировки рабочего
отрезка) так, чтобы он находился в центре экрана
в положении телефото. Убедитесь, что на экране
отсутствуют другие объекты (объекты, расположенные
к видеокамере ближе, чем таблица) в широкоугольном
положении.

Регулировка рабочего отрезка для объектива,

который входит в комплект поставки

видеокамеры PXW-X400KC

1

Разместите перед видеокамерой объект
(например, карту звездного неба Siemens)
на расстоянии 3 м.

2

Откройте диафрагму.
При открытой диафрагме глубина резкости
меньше, что упрощает регулировку.

3

Установите переключатель зумирования в
положение T (телефото).

4

Сфокусируйтесь на объекте.

5

Установите переключатель зумирования
положение W (широкоугольное).

6

Ослабьте контровочный винт F.B. на
объективе, а затем поверните кольцо
регулировки F.B. для фокусировки.

7

Повторите шаги

3

–

6

, пока не добьетесь

необходимого фокуса для обоих конечных
положений кольца регулировки.

8

Настроив оптимальное положение кольца
регулировки F.B, затяните контровочный
винт F.B.
