2. Подготовка

24

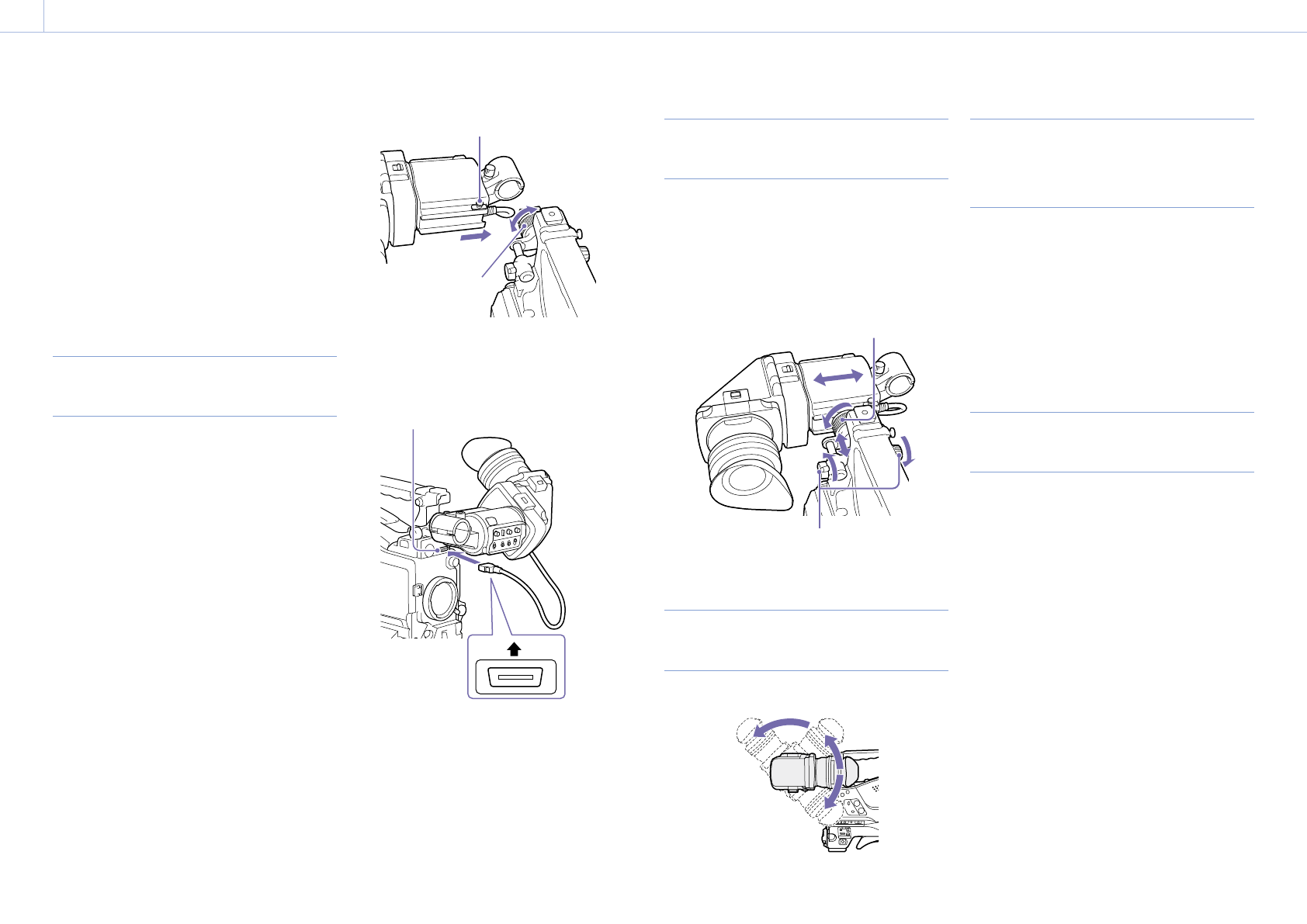

Установка видоискателя

В этом разделе рассматривается видоискатель,
входящий в комплект поставки моделей PXW-
X400KC/PXW-X400KF.

[ВНИМАНИЕ]

Не поворачивайте линзу окуляра видеокамеры к солнцу
при установленном видоискателе.
Прямые солнечные лучи могут пройти через линзу,
сфокусироваться в видоискателе и привести к возгоранию.

[Примечание]

Видоискатель входит в комплект поставки моделей PXW-
X400KC/PXW-X400KF. Для модели PXW-X400 видоискатель
приобретается отдельно.

Установка видоискателя из

комплекта поставки

[Примечание]

При установке видоискателя обратите внимание на
следующие моменты.

ˎ

ˎ

Обязательно выключите видеокамеру перед
присоединением разъема видоискателя к разъему для
видоискателя видеокамеры (26-контактный разъем).
В случае выполнения подключения при включенной
видеокамере видоискатель может не работать
должным образом.

ˎ

ˎ

Надежно присоедините разъем видоискателя
к разъему для видоискателя видеокамеры
(26-контактному). При слабом соединении на видео
может возникнуть шум или световой индикатор может
не работать должным образом.

1

[1]

 Ослабьте кольцо для перемещения

видоискателя влево-вправо,

[2]

 присоедините

видоискатель к разъему для крепления для
видоискателя и

[3]

 затяните кольцо для

перемещения видоискателя влево-вправо.

[2]

[1]

[3]

Стопор

Кольцо для

перемещения

влево-вправо

2

Присоедините разъем видоискателя к
разъему для видоискателя видеокамеры
(26-контактный разъем).

Разъем для видоискателя

(26-контактный разъем)

Верх

Для снятия видоискателя процедуру
присоединения необходимо выполнить в
обратном порядке. Исключение состоит только
в том, что при отсоединении видоискателя от
разъема для крепления стопор нужно тянуть
вверх.

Регулировка положения

видоискателя

Чтобы отрегулировать положение видоискателя
в направлении влево-вправо, ослабьте кольцо
для перемещения видоискателя влево-
вправо; чтобы отрегулировать положение в
направлении вперед-назад, ослабьте ручку для
перемещения видоискателя вперед-назад.

Кольцо для перемещения

видоискателя влево-вправо

Ручка для перемещения

видоискателя вперед-назад

Регулировка угла наклона

видоискателя

Можно отрегулировать наклон видоискателя.

Зеркальное отражение экрана

(изображения и текстовой

индикации) по вертикали

Видоискатель можно поворачивать вплоть до
угла 180° в направлении на объект съемки.
В таком положении изображение и другая
информация в видоискателе выглядят
перевернутыми по вертикали.
Чтобы восстановить нормальное изображение,
установите переключатель MIRROR на задней
панели видоискателя в положение B/T.

Подъем тубуса видоискателя и

наглазника вверх

ЖК-экран внутри видоискателя или его
зеркальное отражение можно просматривать,
подняв тубус видоискателя или наглазник вверх.

1

Нажмите зажим снизу, чтобы
разблокировать тубус видоискателя, и
поверните тубус вверх.
