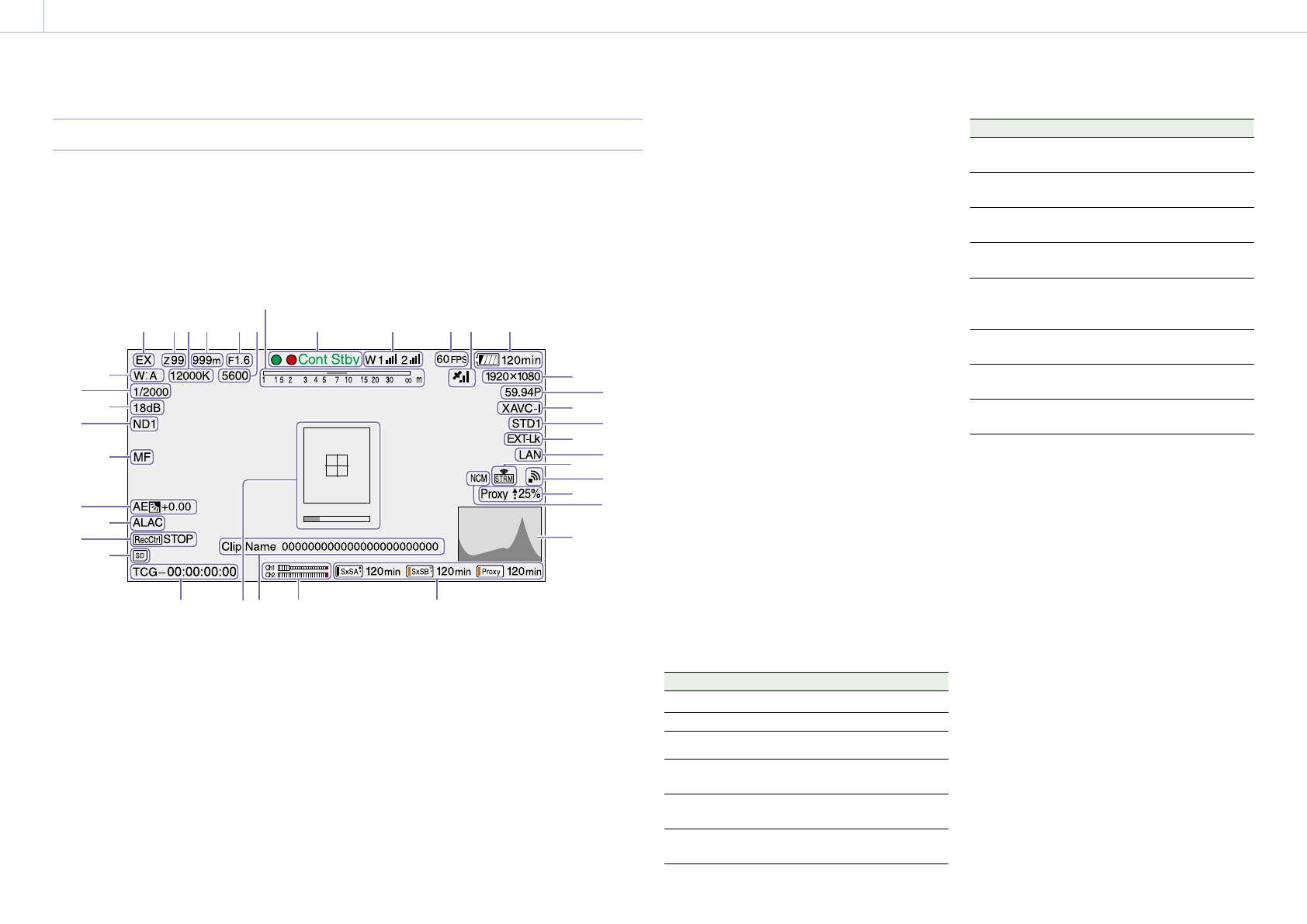

Экран видоискателя

На экране видоискателя отображаются
изображения во время съемки (запись или
ожидание записи) и воспроизведения с
наложением информации от видеокамеры.
Можно включить или выключить отображение
информации с помощью переключателя

DISPLAY.
Отображаемая информация связана с
настройками в Operation >Super Impose в меню
настроек и положением соответствующих
переключателей.

60

FPS

1 2

5 6

8

4

3

7

9

1011 12

13 14

15 16

17

19

21

23

24

18

20

22

25

28

29

30

31

33

35

37

32

26

27

34

36

1.

Индикатор экстендера

Отображает состояние функции цифрового
экстендера и экстендера объектива.
EX: отображается, когда функция экстендера

объектива в состоянии ON

X2D: отображается, когда функция цифрового

экстендера (×2) в состоянии ON

X3D: отображается, когда функция цифрового

экстендера (×3) в состоянии ON

X4D: отображается, когда функция цифрового

экстендера (×4) в состоянии ON

EX2D: отображается, когда функция цифрового

экстендера и экстендера объектива (×2) в
состоянии ON

EX3D: отображается, когда функция цифрового

экстендера и экстендера объектива (×3) в
состоянии ON

EX4D: отображается, когда функция цифрового

экстендера и экстендера объектива (×4) в
состоянии ON

Для включения/выключения цифрового
экстендера используйте переключатель,
которому назначена функция Digital Extender.

[Примечание]

Цифровой экстендер нельзя включить, когда включен
режим Slow & Quick Motion.

2.

Индикатор положения масштабирования
(при установленном объективе)

Указывает положение масштабирования
объектива с переменным фокусным
расстоянием в диапазоне от 0 до 99.

3.

Индикатор цветовой температуры

Отображает цветовую температуру баланса
белого.

4.

Индикатор положения фокуса (при
установленном объективе)

Отображает положение фокуса как расстояние
до предмета (единица измерения: метры).

5.

Индикатор положения диафрагмы (при
установленном объективе)

Отображает настройки положения диафрагмы.

6.

Индикатор электрического фильтра
цветовой температуры

Отображается, когда включена функция
CC5600K.

7.

Индикатор глубины резкости (при
установленном серийном объективе)

Отображает глубину резкости с помощью
полосы. Единицы измерения для отображения
задаются в пункте Operation >Display On/Off
>Lens Info меню настройки, можно выбрать
метры или футы.

8.

Индикатор режима записи

Отображает следующие состояния записи
видеокамеры.

Индикатор

Значение



Rec

Во время записи

Stby

Ожидание записи



Cont Rec

Идет непрерывная запись клипа

Cont Stby

Запись приостановлена в режиме
непрерывной записи клипа



S&Q Rec

Выполняется запись в режиме
замедленной и ускоренной съемки

S&Q Stby

Ожидание в режиме замедленной
и ускоренной съемки

Индикатор

Значение



Rec

Запись в режиме записи кэша
изображений Picture Cache Rec



Cache

Ожидание в режиме записи кэша
изображений Picture Cache Rec



Int Rec

Выполняется запись в режиме
Interval Rec

Int Stby

Ожидание записи в режиме Interval
Rec



Int Stby

Запись приостановлена в режиме
Interval Rec (во время интервалов
паузы)



Sml Rec

Выполняется запись в режиме
Simul Rec

Sml Stby

Ожидание записи в режиме Simul
Rec

CALL

Получен вызов от подключенного
внешнего устройства

Зеленый индикатор записи отображается,
когда видеокамера находится в следующих
состояниях.

ˎ

ˎ

В пункте Maintenance >Camera Config >HD-
SDI Remote I/F меню настройки установлено
значение “Green Tally”, и сигнал управления
записью выводится с разъема SDI OUT.

ˎ

ˎ

Поступает сигнал Green tally (при
установленном адаптере камеры и
подключенном блоке дистанционного
управления)

9.

Индикатор функции беспроводного
приемника

Отображает “W”, когда приемник подключен к
видеокамере, и показывает уровень приема
для каждого из каналов, которые может
использовать видеокамера (1 канал, 2 канал или
4 канал).
Нормальный: отображает уровень

принимаемого сигнала рядом белых
сегментных индикаторов.
