1. Обзор: Расположение и назначение компонентов

8

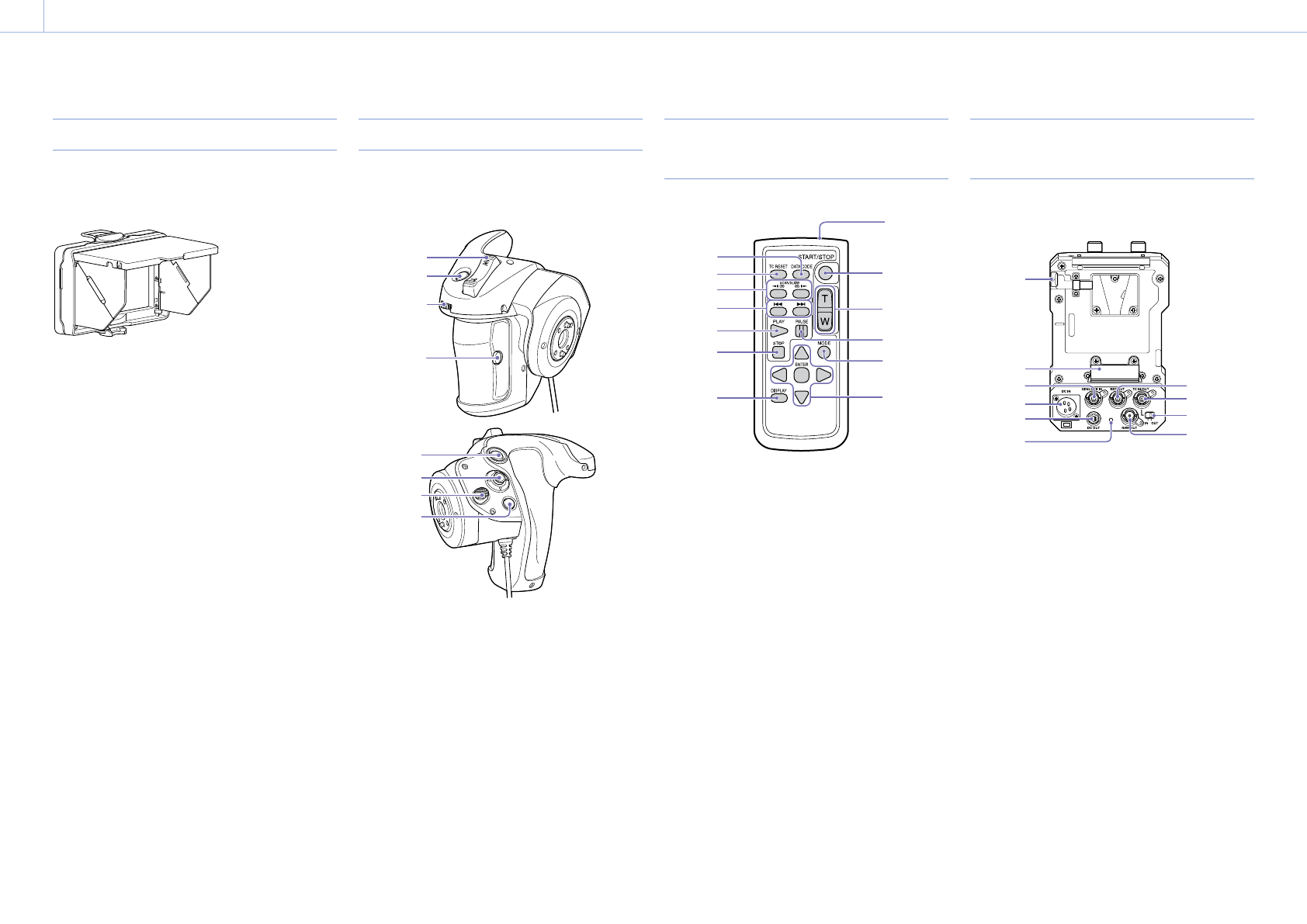

Бленда видоискателя

Подробное описание процедуры установки
бленды видоискателя (входит в комплект
поставки) см. на стр. 18.

Пульт управления на рукоятке

Подробное описание процедуры
присоединения пульта управления на рукоятке
(входит в комплект поставки) стр. 19.

1

2
3

4

5
6

7

8

1.

Рычаг масштабирования

2.

Кнопка ASSIGN (программируемая) 4

3.

Программируемый диск

4.

Кнопка ASSIGN (программируемая) 6

5.

Кнопка START/STOP

6.

Многофункциональный селектор

7.

Кнопка вращения на рукоятке

8.

Кнопка ASSIGN (программируемая) 5

Инфракрасный пульт

дистанционного управления

8

9

10
11

12

13

1

2

3

4
5

6

7

1.

Кнопка DATA CODE

Не используется в этой версии.

2.

Кнопка TC RESET

3.

Кнопка SCAN/SLOW

4.

 Кнопки



/



 (PREV/NEXT)

5.

Кнопка PLAY

6.

Кнопка STOP

7.

Кнопка DISPLAY

8.

Передатчик пульта дистанционного
управления

9.

Кнопка START/STOP

10.

Рычаг масштабирования

11.

Кнопка PAUSE

12.

Кнопка MODE

Не используется в этой версии.

13.

 Кнопки



/



/



/



/ENTER

Модуль расширения

(опционально)

Подробное описание процедуры
присоединения модуля расширения стр. 28.

1

2

3

4

7

8

9

10

5
6

1.

Кнопка BATT RELEASE

2.

Разъем для подключения аккумулятора

3.

Разъем GENLOCK IN

4.

Разъем DC IN

5.

Разъем DC OUT

6.

Индикатор записи

7.

Разъем REF OUT

8.

Разъем TC IN/OUT

9.

Переключатель TC IN/OUT

10.

Разъем RAW OUT
