2. Подготовка к эксплуатации: Присоединение устройств

17

Угол можно отрегулировать так, что
видоискатель будет направлен на объект
съемки. Если установить переключатель MIRROR
(стр. 41) в положение B/T, изображение на
ЖК-экране будет перевернуто по горизонтали.
Записываться же изображение при этом будет с
правильной ориентацией.

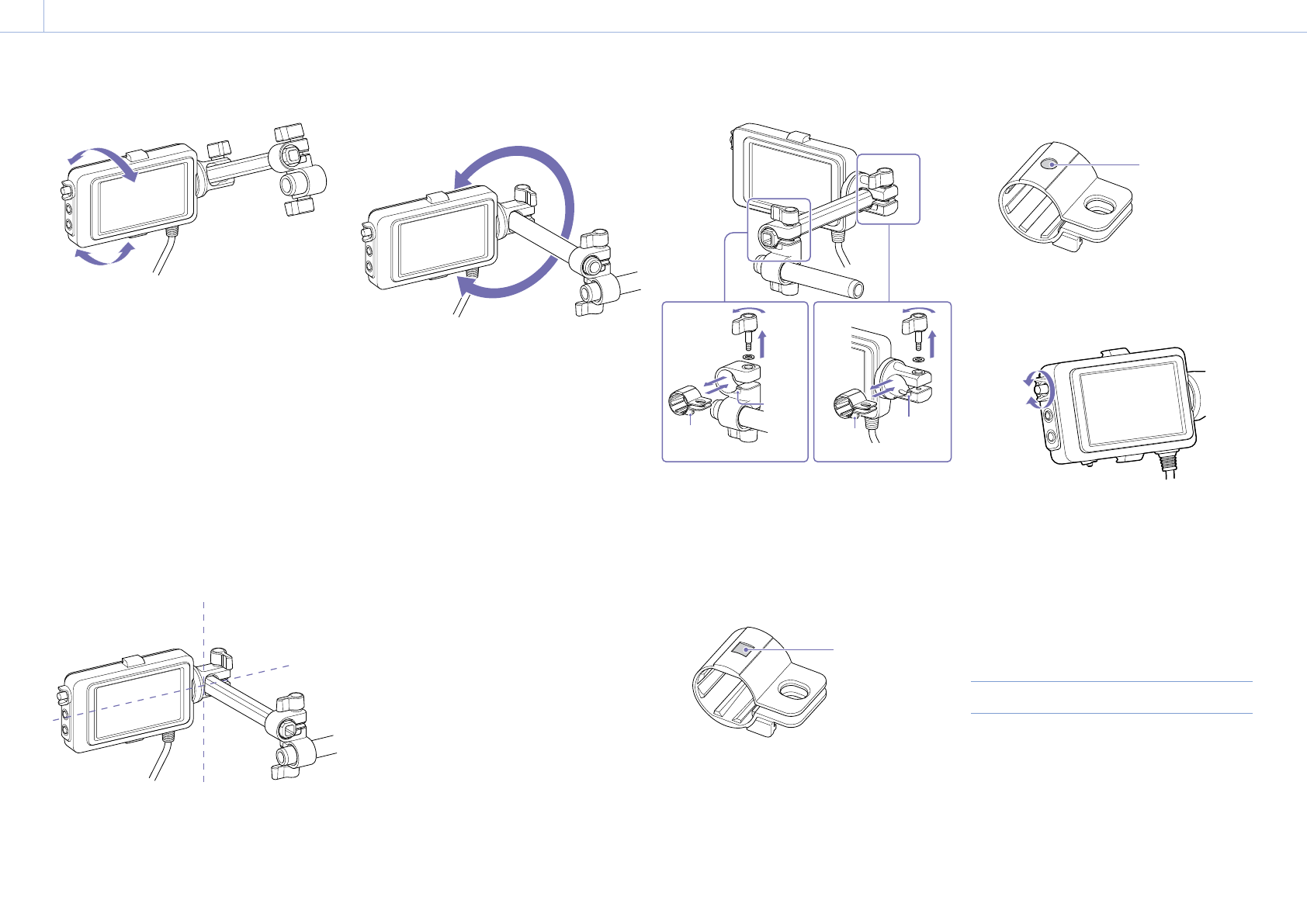

Регулировка положения видоискателя

Регулировка под углом 90°

Если на шарнир соединения штанг установлена
квадратная втулка, положение видоискателя
можно регулировать с шагом 90°.
Временно снимите видоискатель, чтобы
настроить угол, затем установите видоискатель
на место.

Регулировка под произвольным углом

Если на шарнир соединения штанг установлена
круглая втулка, для регулировки положения
видоискателя его можно поворачивать на

штанге.

[Примечание]

При установке круглой втулки зажима устанавливайте ее
на имеющуюся в продаже штангу диаметром 15 мм.

[Совет]

По умолчанию на заводе-изготовителе устанавливается
круглая втулка.

Замена втулки зажима

Снимите втулку зажима, как показано на
следующей схеме, совместите выступ на
квадратной или круглой втулке с углублением в
зажиме и установите втулку.

Выступ

Выступ

Углу-

бление

Углубление

[Примечание]

Обязательно устанавливайте шайбу. Если шайба не
установлена, зажимное усилие на штанге может оказаться
недостаточным и видоискатель может свалиться.

Форму втулки можно определить, как показано
на следующих схемах.

Квадратная втулка зажима

Квадратная метка

Круглая втулка зажима

Круглая метка

Регулировка контрастности видоискателя

Регулировка контрастности выполняется с
помощью ручки CONTRAST.

Для регулировки яркости видоискателя служит
пункт VF Setting >Brightness (стр. 69) в меню
VF.

Снятие видоискателя

Ослабьте рукоятку зажима видоискателя
и выполните процедуру присоединения
видоискателя в обратном порядке.

Присоединение окуляра

[Примечание]

Присоединять и снимать окуляр следует, когда питание
видеокамеры отключено.

1

Закрепите крючок вверху окуляра за
крючок вверху видоискателя, затем
закрепите металлический зажим внизу
окуляра на крючке внизу видоискателя.
