1. Обзор

4

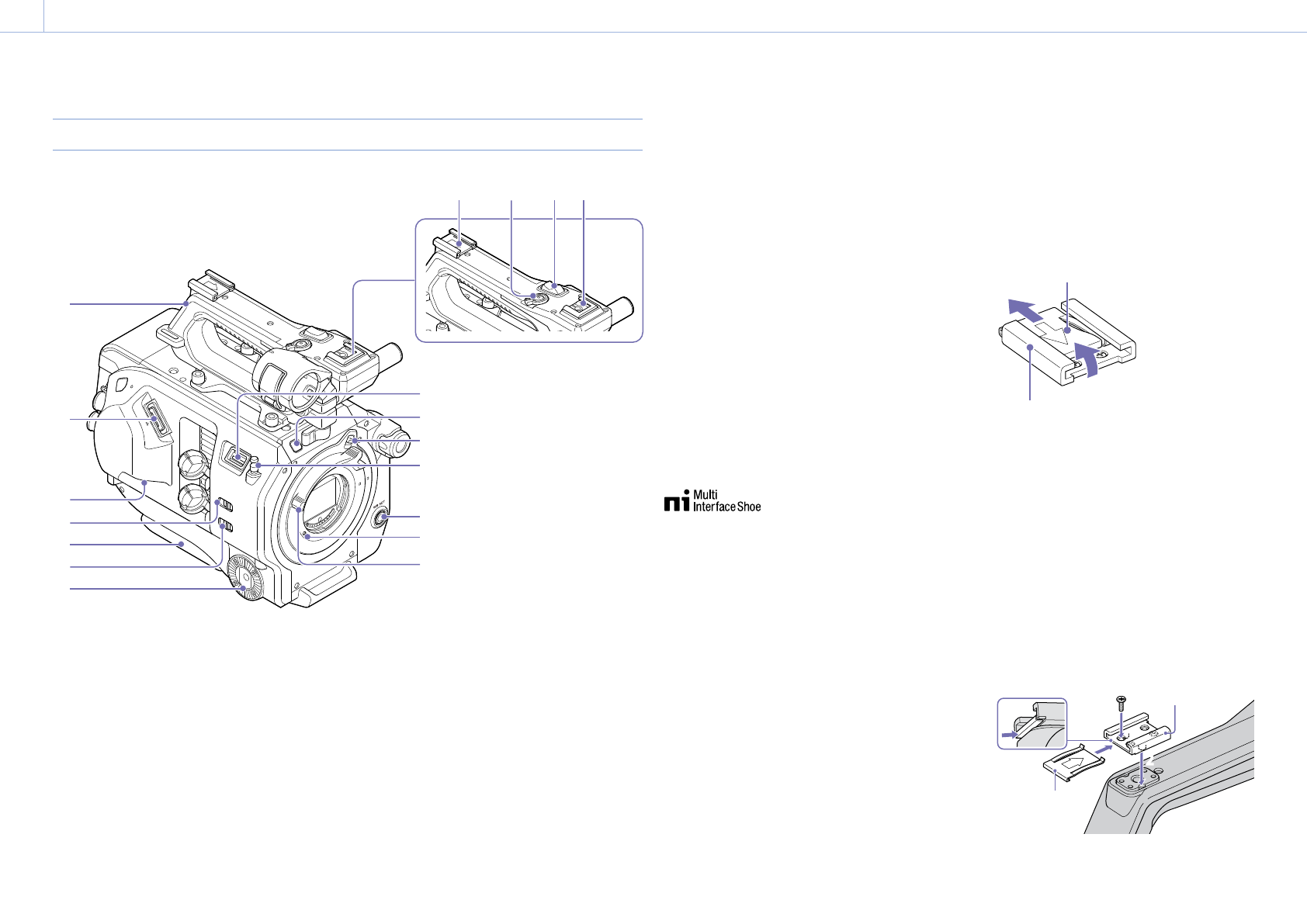

Расположение и назначение компонентов

Левая сторона, передняя сторона и ручка

8
9

10
11

12
13
14

15

16

17 18

1

2

3

4

6

5

7

1.

Ручка (стр. 5)

2.

Разъем видоискателя (стр. 16)

3.

Разъем REMOTE (стр. 19)

4.

Переключатель INPUT1 (LINE/MIC/
MIC+48V) (стр. 37)

5.

Плечевая накладка (стр. 21)

6.

Переключатель INPUT2 (LINE/MIC/
MIC+48V) (стр. 37)

7.

Присоединение рукоятки (стр. 19)

8.

Разъем USB-модуля беспроводной ЛВС
(стр. 45)

9.

Индикатор записи (стр. 80)

Мигает, когда заканчивается место на носителе
или заряд аккумулятора.

10.

Стопор кольца блокировки объектива
(стр. 19)

11.

Крючок для измерения расстояния

Крючок для измерения расстояния находится
на одной плоскости с датчиком изображения.

Используйте это крючок в качестве опорной
точки для точного измерения расстояния
между видеокамерой и объектом съемки. При
измерении расстояния до объекта съемки
можно прикрепить один конец мерной рулетки
к крючку.

12.

Кнопка WB SET (задание баланса белого)
(стр. 37)

13.

Штырь блокировки объектива (стр. 19)

14.

Кольцо блокировки объектива (стр. 19)

15.

Разъем для крепления принадлежностей
(стр. 4)

16.

Кнопка START/STOP на рукоятке

Кнопка записи не работает, когда рычаг
фиксации находится в положении фиксации.

17.

Рычаг масштабирования на рукоятке
(стр. 59)

18.

Многоцелевой разъем

Список принадлежностей, которые можно
присоединить к многоцелевому разъему, можно
узнать у местного торгового представителя.

Установка разъема для крепления

принадлежностей

1

Поднимите передний край пружины
разъема и потяните за пружину в
направлении, противоположном стрелке на
пружине.

Пружина разъема

Разъем для крепления

принадлежностей

1

2

Поместите разъем для крепления
принадлежностей на месте установки,
совместив выступы на разъеме с
соответствующими точками на месте
установки, и затяните четыре винта.

3

Вставьте пружину разъема в направлении
стрелки таким образом, чтобы фрагмент в
форме U оказался на конце разъема для
крепления принадлежностей.

3

22

Пружина разъема

Разъем для

крепления

принадлежностей
