2. Подготовка к эксплуатации

16

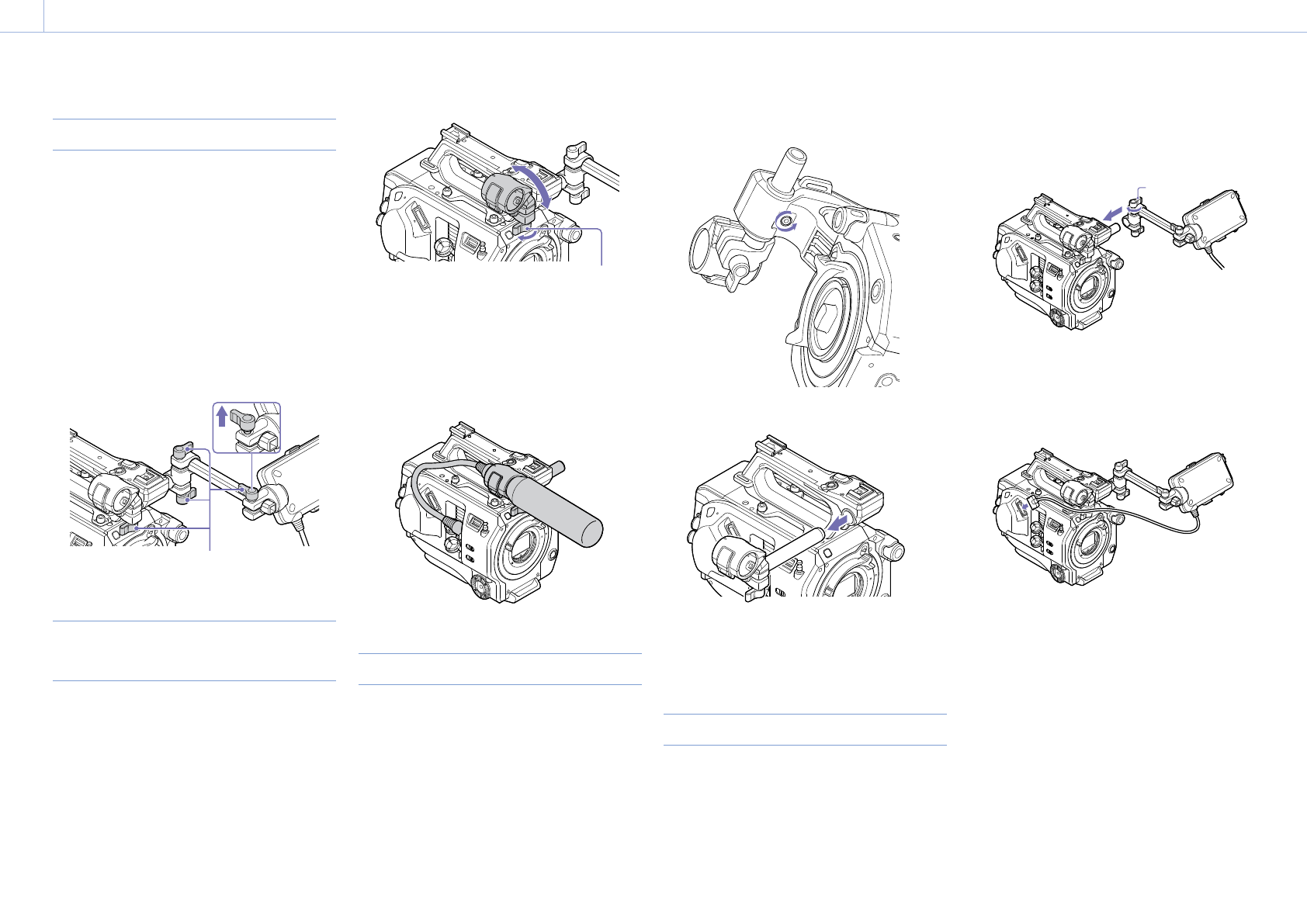

Присоединение устройств

Использование рукоятки зажима

Используйте рукоятки зажимов при установке,
снятии или регулировке положения микрофона
и видоискателя.
При установке поверните рукоятку зажима по
часовой стрелки, чтобы зафиксировать штангу.
При снятии или регулировке положения
поверните рукоятку зажима против часовой
стрелки, чтобы ослабить ее.
Если рукоятка зажима находится в положении, в
котором ее трудно повернуть, снимите рукоятку
(потянув за нее) и разверните ее под углом, в
котором с ней будет удобно работать. Затем
установите рукоятку зажима на место.

Рукоятка зажима

Регулировка положения

держателя микрофона

Ослабьте рычаг зажима, поверните держатель
микрофона, чтобы переместить его вперед или
назад и отрегулировать положение.

Рукоятка зажима

Держатель микрофона и ориентация

микрофона

Установите таким образом, чтобы держатель
микрофона и микрофон были ориентированы,
как показано на схеме ниже.

Замена штанги микрофона

[Примечания]

ˎ

ˎ

Штанга микрофона установлена при поставке с завода.

ˎ

ˎ

Присоединять и снимать штангу микрофона следует,
когда питание видеокамеры отключено.

ˎ

ˎ

Присоединять и снимать штангу микрофона следует,
когда крышка корпуса надета, чтобы не повредить
датчик изображения.

1

Ослабьте винт.

2

Снимите штангу микрофона.

3

Установка штанги микрофона производится
в обратной последовательности.

Присоединение видоискателя

[Примечание]

Присоединять и снимать видоискатель следует, когда
питание видеокамеры отключено.

1

Ослабьте рукоятку зажима видоискателя и
вставьте видоискатель на штангу
микрофона.

Рукоятка

зажима

2

Отрегулируйте положение видоискателя,
перемещая его влево и вправо, затяните
рукоятку зажима, затем подсоедините
видоискатель к соответствующему разъему
видеокамеры.

 [Примечание]

Удостоверьтесь в том, что видоискатель надежно
закреплен. Если рукоятка зажима зафиксирована
неплотно, видоискатель может отвалиться во время
съемки.

Регулировка ориентации видоискателя

Наклоняйте видоискатель вверх и вниз, чтобы
отрегулировать угол его установки.
