1. Обзор: Расположение и назначение компонентов

7

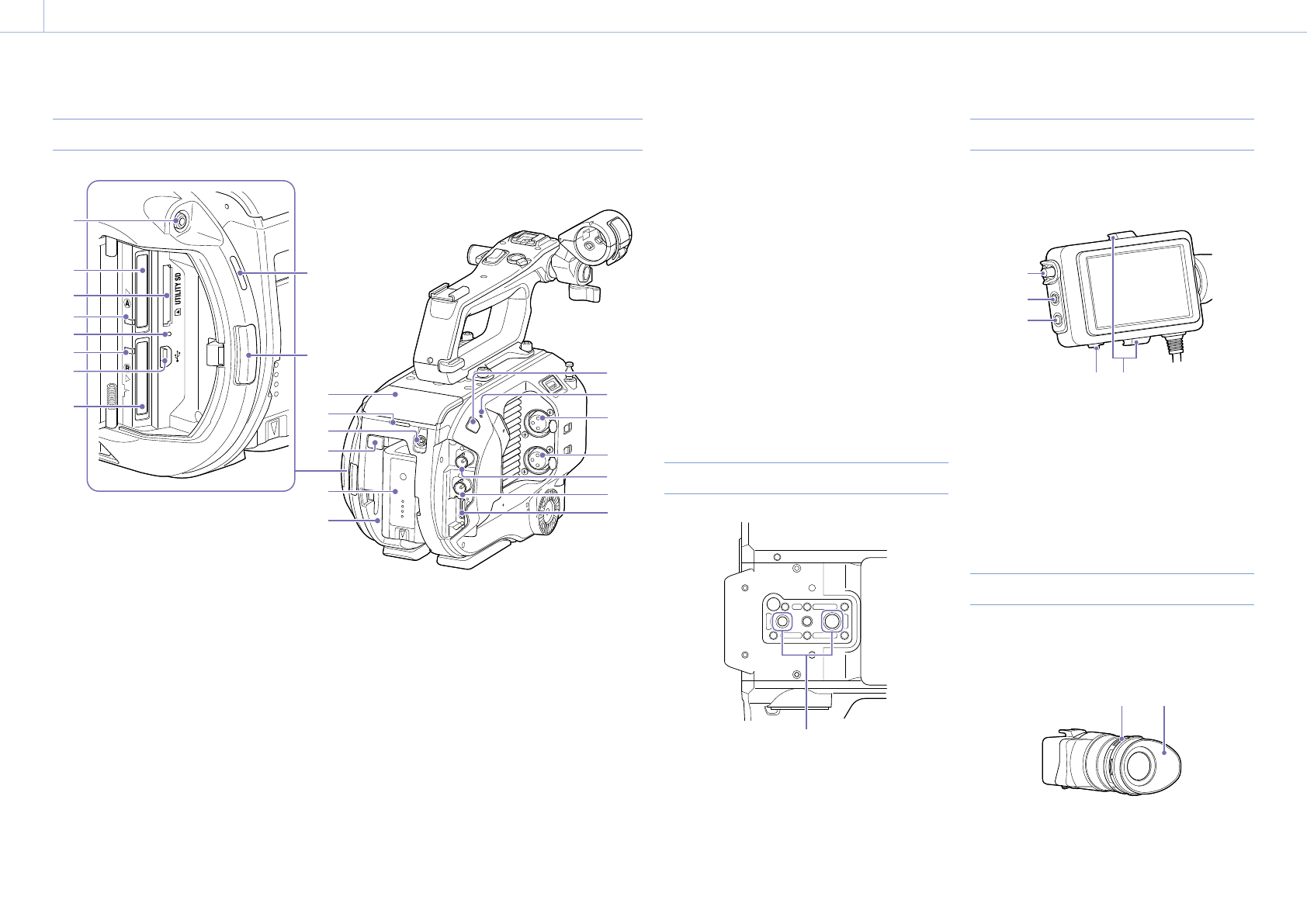

Гнездо для карт, задняя сторона и разъемы

20

21

22

23

10

11

12

13

14

15
16

17

18

19

9

1

2

3

4

5

6

7
8

1.

Гнездо для наушников (стр. 34)

2.

Гнездо A для карты памяти XQD (стр. 24)

3.

Гнездо для карты памяти UTILITY SD
(стр. 27)

4.

Индикатор доступа к карте памяти XQD (A)
(стр. 25)

5.

Индикатор доступа к карте памяти SD
(стр. 27)

6.

Индикатор доступа к карте памяти XQD (B)
(стр. 25)

7.

Разъем USB

Подключите видеокамеру к компьютеру с

помощью кабеля USB для получения доступа
к видеозаписям, которые хранятся на карте
памяти XQD, установленной в соответствующее
гнездо видеокамеры.

8.

Гнездо B для карты памяти XQD (стр. 25)

9.

Встроенный динамик (стр. 34)

10.

Кнопка открытия крышки носителя
(стр. 25)

11.

Разъем для модуля расширения (стр. 28)

12.

Задний индикатор записи (стр. 32)

13.

Разъем DC IN (стр. 14)

14.

Кнопка BATT RELEASE (стр. 14)

15.

Аккумулятор (стр. 14)

16.

Присоединение аккумуляторного блока
(стр. 14)

17.

Инфракрасный датчик приемника пульта
дистанционного управления (стр. 30)

18.

Встроенный микрофон (стр. 37)

Микрофон для записи окружающих звуков.

19.

Разъем INPUT1 (аудиовход 1) (стр. 37)

20.

Разъем INPUT2 (аудиовход 2) (стр. 37)

21.

Разъем SDI OUT 1 (стр. 84)

22.

Разъем SDI OUT 2 (стр. 84)

23.

Разъем HDMI OUT (стр. 84)

Нижняя сторона

1

1.

Гнезда головки штатива (1/4 дюйма, 3/8
дюйма)

Служат для крепления штатива (не входит в
комплект поставки, длина винтов 5,5 мм или
менее), совместимого с винтами 1/4-20 UNC или
3/8-16 UNC.

Видоискатель

Подробное описание процедуры
присоединения видоискателя (входит в
комплект поставки) и окуляра стр. 16.

1
2

3

4 5

1.

Ручка CONTRAST

2.

Кнопка PEAKING

3.

Кнопка ZEBRA

4.

Переключатель MIRROR

5.

Крючки для крепления окуляра

Окуляр

Подробное описание процедуры
присоединения окуляра (входит в комплект
поставки) стр. 17.

1

2

1.

Регулятор диоптрийной настройки

2.

Наглазник
