2. Подготовка к эксплуатации

28

Использование модуля XDCA-FS7

К видеокамере можно добавлять такие функции,
как аккумулятор с башмаком V или внешний
сигнал синхронизации, путем присоединения к
видеокамере модуля расширения XDCA-FS7 (не
входит в комплект поставки).

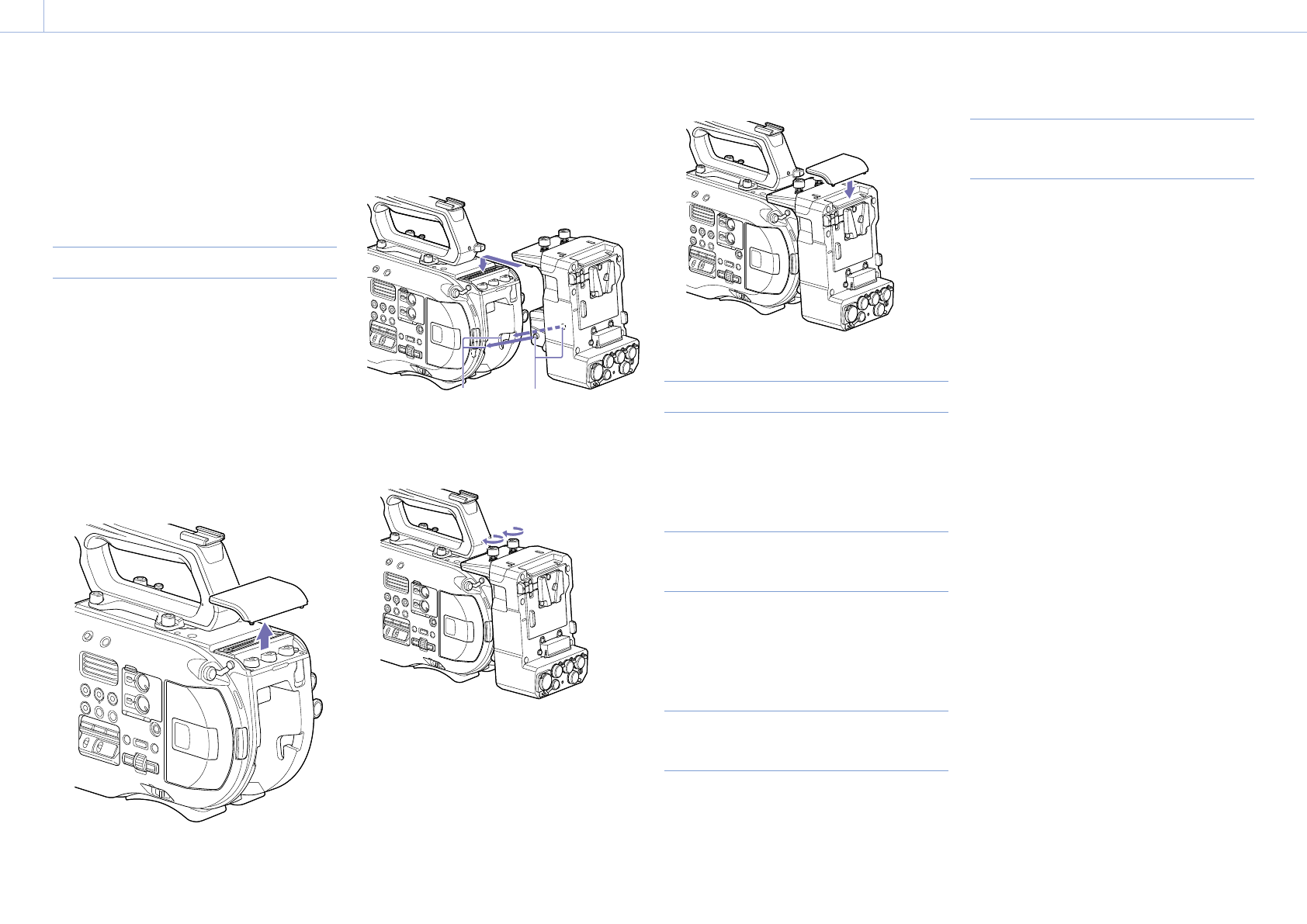

Присоединение модуля XDCA-FS7

[Примечания]

ˎ

ˎ

При подключении к видеокамере модуля XDCA-FS7
для ее питания нельзя использовать стандартный
аккумуляторный блок. Для обеспечения питания
необходимо присоединить аккумуляторный блок к
модулю XDCA-FS7 либо подключить внешнее питание.

ˎ

ˎ

Присоединять и отсоединять модуль XDCA-FS7 следует,
когда питание видеокамеры отключено.

1

Извлеките аккумуляторный блок (стр. 14),
присоединенный к видеокамере.

2

Снимите крышку с той части видеокамеры, к
которой подключается модуль расширения.

3

Совместите выступы модуля XDCA-FS7 с
левым и правым желобком видеокамеры и
вдвиньте до упора, затем сдвиньте модуль
XDCA-FS7 вниз в гнездо.

Пазы

Выступы

4

Затяните два винта, расположенных на
верхней части модуля XDCA-FS7, чтобы
зафиксировать его.

Крышку гнезда модуля расширения можно
вставить в верхнюю часть модуля
расширения.

Снятие модуля XDCA-FS7

Ослабьте два винта, расположенных на верхней
части модуля XDCA-FS7, и снимите модуль
XDCA-FS7 с видеокамеры.

Присоединение аккумуляторного

блока

Вставьте аккумуляторный блок в отсек для
аккумулятора, расположенный на модуле XDCA-
FS7.

Извлечение аккумуляторного

блока

Потяните аккумуляторный блок из отсека для
аккумулятора, расположенного на модуле
XDCA-FS7, удерживая нажатой кнопку BATT
RELEASE.

Переключение ввода/вывода

временного кода

Для переключения ввода/вывода временного
кода служит переключатель TC IN/OUT
(стр. 8).
Подробное описание см. на стр. 85.
