РУ

51

BOCПPOИЗBEДEHИE

Видеоустройство,
снабженное входным
разъемом DV

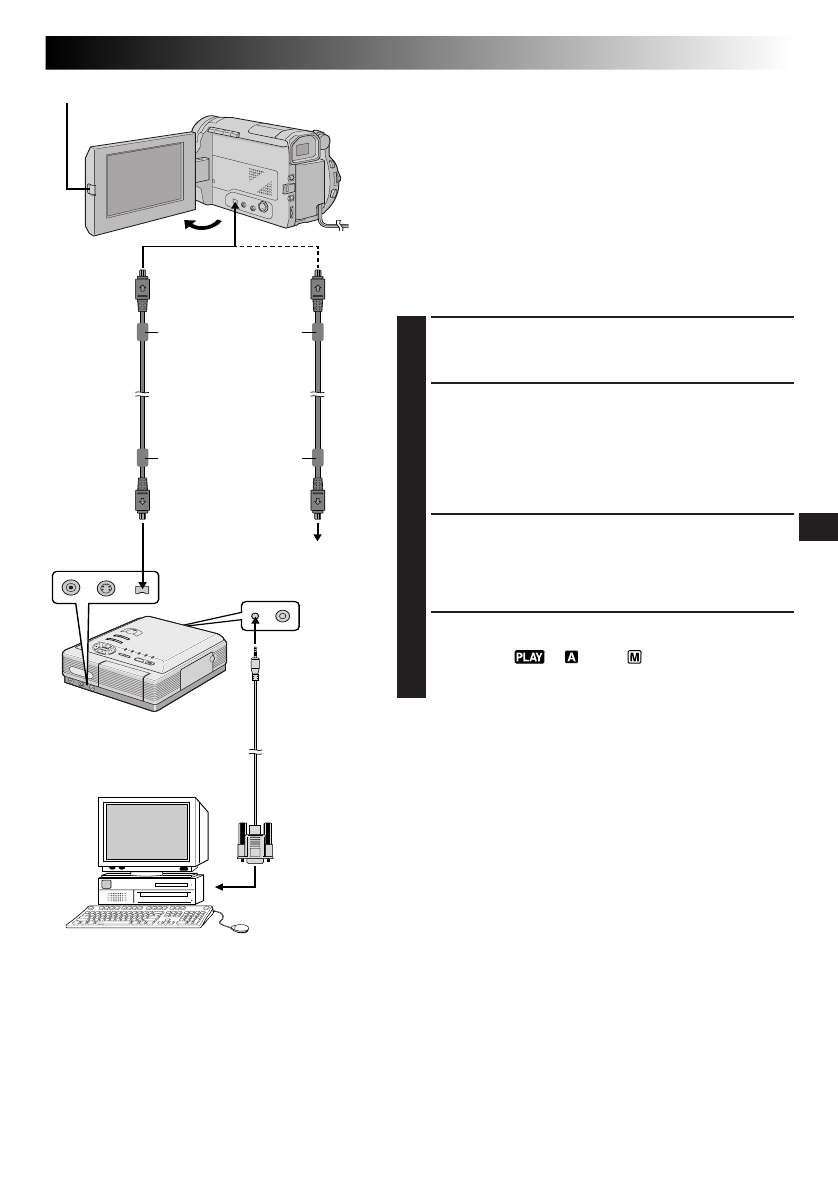

Подключение к видеоаппаратуре,
снабженной разъемом DV

Подключив видеокамеру к цифровому принтеру GV-DT3
(не входит в комплект поставки видеокамеры), можно
распечатывать изобр ажения или переносить
извлеченные изображения из цифрового принтера в
персональный компьютер. Также возможно копирование
записанных сцен с видеокамеры на другом
видеоустройстве, снабженном разъемом DV. Эта функция
называется цифровой перезаписью (

Z

 стр. 53), она

позволяет переписывать изображение и звук
практически без искажений.

1

УБЕДИТЕСЬ В ТОМ, ЧТО ПИТАНИЕ
ВЫКЛЮЧЕНО

Проверьте, что выключены все видеоустройства.

2

ПОДКЛЮЧИТЕ ВИДЕОКАМЕРУ К ПРИНТЕРУ
ИЛИ К ВИДЕОУСТРОЙСТВУ, СНАБЖЕННОМУ
ВХОДНЫМ РАЗЪЕМОМ DV

Нажмите кнопку

PUSH-OPEN

 и полностью откройте

ЖК монитор. Соедините видеокамеру с нужным вам
видеоустройством с помощью кабеля DV, как
показано на рисунке.

3

ПОДКЛЮЧИТЕ ПРИНТЕР К ПК (ЕСЛИ В
ЭТОМ ЕСТЬ НЕОБХОДИМОСТЬ)

Подключите соединительный кабель JLIP-PC (входит
в комплект поставки видеокамеры) к разъему для
подключения ПК принтера и к разъему ПК RS-232C

4

ВКЛЮЧИТЕ ПИТАНИЕ

Установите переключатель питания видеокамеры в
положение “

”, “

” или “

”, нажав при этом

расположенную на нем кнопку фиксатора, и включите
другие устройства.

ПРИМЕЧАНИЯ:

●

Рекоменду ется использовать в качестве источника

питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (

Z

 стр. 7).

●

 Для выполнения цифровой перезаписи GR-DVL9600 или

GR-DVL9500 могут подключаться одновременно только
к одному видеоустройству. GR-DVL9600 также может
использоваться в качестве записывающего устройства.
При выполнении перезаписи GR-DVL9500 должна
использоваться как воспроизводящее устройство.
Разъем DV видеокамеры GR-DVL9500 используется
только в качестве выхода.

●

 См. также соответствующие руководства для

подключенных устройств.

●

 Кабель DV должен быть снабжен фильтром с

сердечником.

●

 Дважды оберните шнур питания постоянного тока

вокруг фильтра с сердечником, находящегося на том
конце шнура, который подключен к видеокамере.

Цифровой принтер

Ко входному
разъему
DV IN

Персональный
компьютер (ПК)

Кнопка PUSH-OPEN

К RS-232C

К выходному разъему
DV OUT

К разъему DV

Соединительный
кабель JLIP-PC
(входит в
комплект
видеокамеры)

К разъему ПК

Фильтр с сердечником

Кабель DV
(входит в комплект
поставки GR-DVL960 0,
для DVL950 0
приобретается
отдельно)

Фильтр с сердечником
