48

 РУ

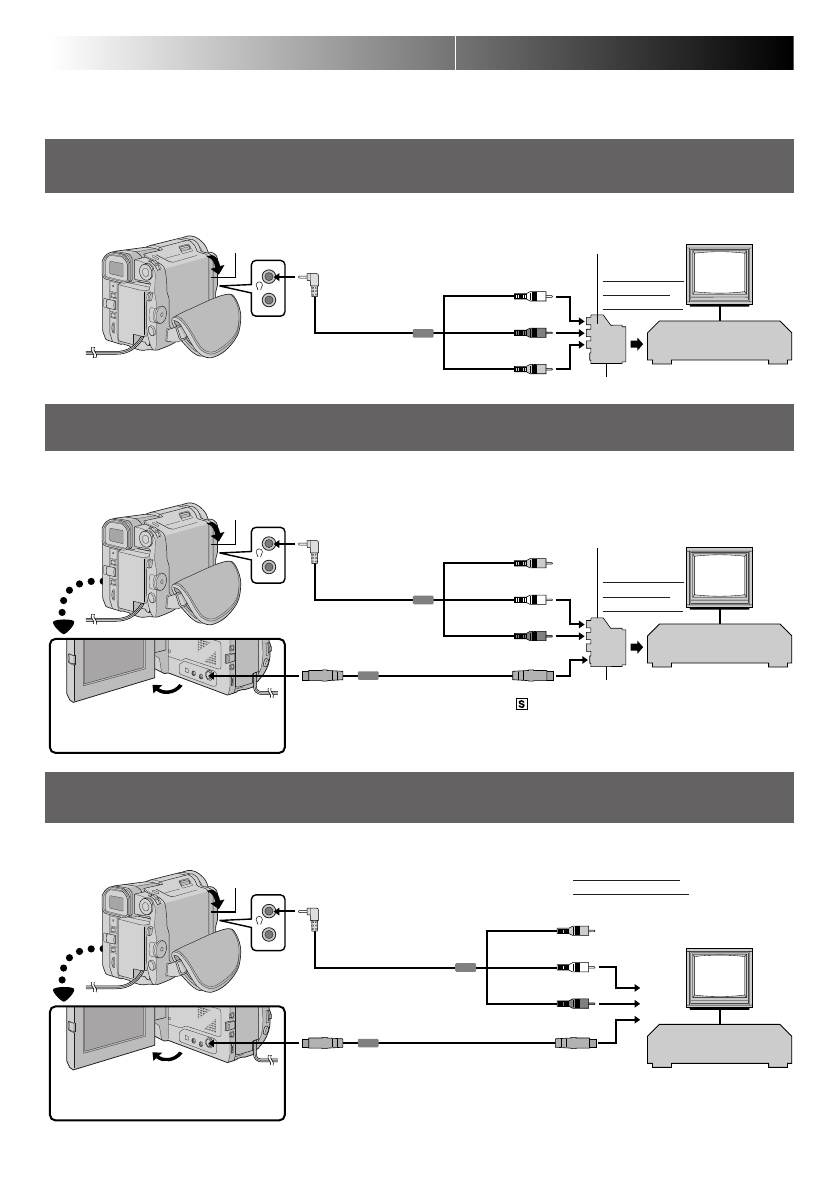

Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для
вашего видеомагнитофона и телевизора.

Крышка разъема*

 Теле-

визор

Кабель A/V
(входит в комплект)

Желтый на VIDEO

Белый к AUDIO L

Красный к AUDIO R

Кабель A/V
(вхо дит в комплект)

Желтый: не по дключен

К выходу
S-VIDEO
OUT

Кабель S-Video

(входит в комплект)

 Теле-

визор

Видеомагнитофон

Ко входу

-IN

 Теле-

визор

Видеомагнитофон

К телевизору или
видеомагнитофону

*

При подключении кабелей откройте эту крышку.

К телевизору
или видео-
магнитофону

Установите на Y/C

Переходник кабеля
(входит в комплект)

К телевизору
или видео-
магнитофону

Установите на CVBS

Переходник кабеля
(входит в комплект)

Белый к AUDIO L

Красный к AUDIO R

Крышка разъема*

Белый на AUDIO L IN

Красный на AUDIO R IN

Кабель A/V

(входит в комплект)

Кабель S-Video

(входит в комплект)

К выходу
S-VIDEO
OUT

Крышка разъема*

Желтый на VIDEO IN

Ко входу
S-VIDEO IN

А. Подключение к телевизору или видеомагнитофону, снабженному разъемом SCART,

совместимым только с нормальным видеосигналом

Используйте входящий в комплект видеокамеры кабель Audio/Video (A/V).

В. Подключение к телевизору или видеомагнитофону, снабженному разъемом SCART,

совместимым с сигналом Y/C

Используйте входящий в комплект видеокамеры кабель Audio/Video (A/V) и кабель S-Video.

С. Подключение к телевизору или видеомагнитофону, снабженному входными разъемами

S-VIDEO IN и/или A/V (разъем типа RCA)

Используйте входящий в комплект видеокамеры кабель Audio/Video (A/V) и кабель S-Video.

Видеомагнитофон

←

(               )

Когда кабель S-Video

не используется.

BOCПPOИЗBEДEHИE  Ocнoвныe coeдинeния

к выходу AV OUT

к выходу AV OUT

к выходу AV OUT

При подключении кабеля S-Video
откройте ЖК монитор

При подключении кабеля S-Video
откройте ЖК монитор
