76

РУ

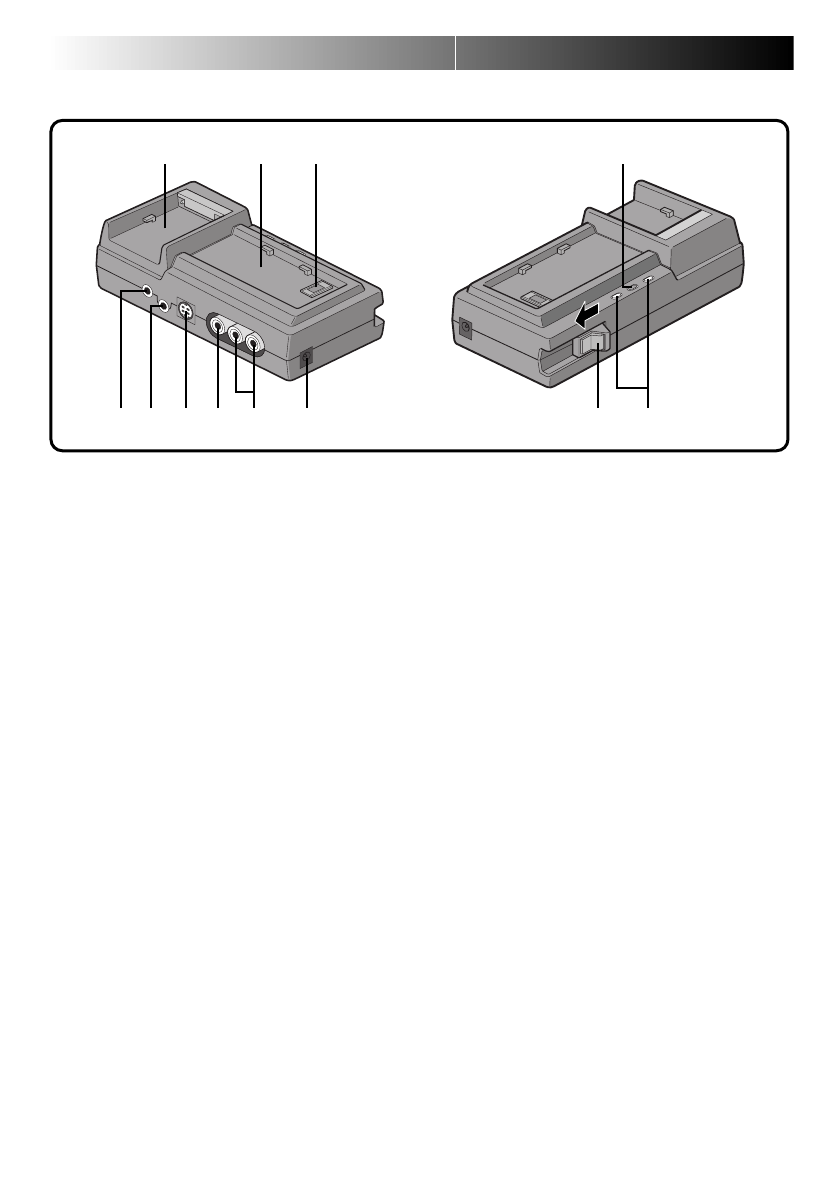

OPГAHЫ УПPABЛEHИЯ, ИHДИKAЦИИ И ГHEЗДA

(пpoдoлжeниe)

1

Зарядное устройство постоянного тока
(

Z

стр. 8)

Установите аккумуляторную батарею для
выполнения ее зарядки.

2

Место для установки видеокамеры
(

Z

стр. 53)

Установите сюда видеокамеру, когда выполняется
зарядка батареи, установленной в видеокамере,
или когда выполняется монтаж.

3

Многоштырьковый разъем (

Z

стр. 53)

Сетевое зарядное устройство может быть
подключено к видеокамере через этот разъем.
Никогда не дотрагивайтесь до этого разъема
руками и не прикасайтесь к нему твердыми
предметами; если будут повреждены контакты
этого разъема, то подключение станет
невозможным.

4

Гнездо EDIT (монтаж) (

Z

стр. 61)

С помощью кабеля для монтажа подключается
ПДУ или видеомагнитофон.

5

Разъем JLIP (Объединенный протокол
общего уровня)

Соединяется с JLIP-совместимой видеокамерой
или видеомагнитофоном для управления ими с
помощью компьютера, в котором имеется
программа JLIP Player (не поставляется в
комплекте видеокамеры) или другая специальная
программа.

ПРИМЕЧАНИЕ:

При подключении видеокамеры к компьютеру через
разъем JLIP сетевого зарядного устройства
убедитесь, что видеокамера включена. При
использовании программного обеспечения JLIP
невозможно осуществлять упр авление
подключенными аппаратами с компьютера, если
видеокамера выключена (у становкой дискового
переключателя питания в положение “OFF” или при
помощи функции Автомaтичecкoe Выключениe*). В
этом случае попытайтесь снова, включитв
видеокамеру или отсоединив кабель JLIP от
разъема JLIP сетевого зарядного устройства. Затем
снова инициализируйте или прогоните программу.

* Автомaтичecкoe Выключениe:

При нахождении видеокамеры в режиме Запись-
Ожидание или в режиме Пауза более 5 минут
питание видеокамеры выключается
автоматически в целях экономии энергии.

6

Выходной разъем S-VIDEO OUT
(

Z

стр. 54, 55, 61)

•

Выход сигнала S-Video.

•

Подключается к видеоаппаратуре, имеющей
разъем S-Video.

7

Выходной разъем VIDEO OUT
(

Z

стр. 54, 55, 61)

Подключите к телевизору или видеомагнитофону
с помощью кабеля VIDEO (входит в комплект).

8

Выходной разъем AUDIO OUT [левый/
правый] (

Z

стр. 54, 55, 61)

Подключите к телевизору или видеомагнитофону
с помощью кабеля(ей) AUDIO (входит в комплект).

9

Выходной разъем DC OUT (

Z

стр. 10)

Подключите шнур постоянного тока (входит в
комплект) и вставьте его второй конец в гнездо на
видеокамере.

0

Рычаг фиксатора (с кнопкой
освобождения) (

Z

стр. 53)

Передвиньте рычаг фиксатора в направлении
стрелки для крепления видеокамеры. Для снятия
видеокамеры нажмите на кнопку освобождения и
передвиньте рычаг фиксатора в направлении,
противоположном направлению стрелки.

!

Индикатор зарядки (для видеокамеры
или батареи) (

Z

стр. 8, 53)

Мигает во время зарядки. После выполнения
зарядки этот индикатор перестает мигать и
продолжает гореть ровным светом. При
включении питания видеокамеры зарядка
прекращается.

@

Индикаторная лампа питания

Сетевое зарядное устройство

3

2

1

9

8

7

5 6

4

!

0

@
