JVC GR-DV3 - Инструкция по эксплуатации - Страница 55

РУ

55

Красный

Белый

Желтый

Желтый

Белый

Красный

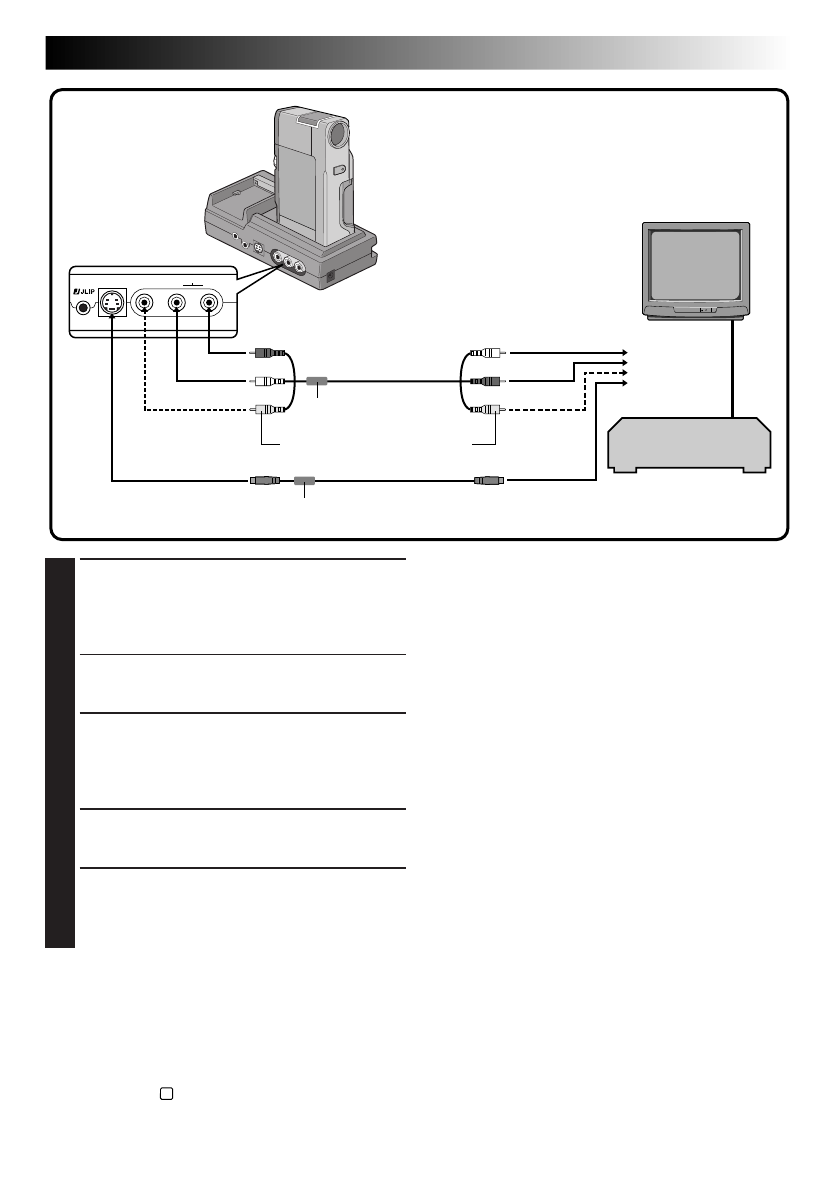

Кабель VIDEO/AUDIO
(в комплекте)

Видеомагнитофон

Фильтр с сердечником

Ко входному
разъему S-VIDEO IN

К разъемам AUDIO
OUT (L/R)

Ко входному разъему
AUDIO IN (L/R)

К телевизору
или видео
магнитофону

Телевизор

Фильтр с
сердечником

К выходному разъему
S-VIDEO OUT

3

Подключение к телевизору или
видеомагнитофону, снабженному
входными разъемами S-VIDEO IN
и/или A/V (тип RCA)

Желтый: VIDEO
Белый: AUDIO L
Красный: AUDIO  R

(                 )

подключите, когда не
используется кабель S-VIDEO

Кабели S-VIDEO
(в комплекте)

К разъему
VIDEO OUT

К разъему
VIDEO IN

1

ПОДКЛЮЧИТЕ СЕТЕВОЕ ЗАРЯДНОЕ
УСТРОЙСТВО К ТЕЛЕВИЗОРУ ИЛИ
ВИДЕОМАГНИТОФОНУ

Выполните соединения, как показано на рис.

1

,

2

или

3

 (

Z

 стр. 54, 55).

Если подключается видеомагнитофон, перейдите на
шаг

2

.

Если нет, перейдите на шаг

3

.

2

СОЕДИНИТЕ ВЫХОД
ВИДЕОМАГНИТОФОНА СО ВХОДОМ
ТЕЛЕВИЗОРА

Обратитесь к руководству по эксплуатации вашего
видеомагнитофона.

3

ВКЛЮЧИТЕ ПИТАНИЕ

4

УСТАНОВИТЕ В ТЕЛЕВИЗОРЕ РЕЖИМ
VIDEO

Установите в телевизоре соответствующий канал
или режим для воспроизведения сигнала
видеоаппаратуры.

Для выбора того, будет или не будет воспроизводиться
следующая информация на экране подключенного телевизора ...

•

Дата/Время, Временной код

......

сделайте соответствующий выбор “ON” (ВКЛ.) или
“ОFF” (ВЫКЛ.) в меню воспроизведения
(

Z

 стр. 50).

•

Индикатор режима звукового сопровождения при
воспроизведении

......

установите дисковый переключатель питания в
положение “

M

”, нажмите кнопку

MENU

и выберите

“ON” или “ОFF” для позиции “ON SCREEN” в меню
Дата/Время (

Z

стр. 11). После этого верните

дисковый переключатель питания в положение
“PLAY”.

ПРИМЕЧАНИЯ:

●

Никогда не подсоединяйте кабель VIDEO/AUDIO
или кабель S-VIDEO, отличный от того, который
предназначен специально для подключения к
сетевому зарядному устройству.

●

При использовании кабеля VIDEO/AUDIO, кабеля
S-VIDEO или кабеля для монтажа, входящих в
комплект видеокамеры, тот конец кабеля, на
котором расположен фильтр с сердечником,
должен подключаться к видеокамере. Фильтр с
сердечником улучшает рабочие характеристики
оборудования.

●

Проверьте, что регулятор громкости в телевизоре
установлен на минимальную громкость, чтобы
избежать слишком громкого звука при включении
видеокамеры.

●

Чтобы индикаторы видеокамеры не
воспроизводились на экране телевизора во время
воспроизведения, нажмите кнопку

IND.ON/OFF

 и

удерживайте ее в нажатом положении не менее 1 с.

●

Установите переключатель выхода видеосигнала
VIDEO OUT адаптера кабеля в нужное положение:
Y/C: При подключении к телевизору или
видеомагнитофону, на который можно подавать
сигналы Y/C,  и при использовании кабеля S-VIDEO.
CVBS: При подключении к телевизору или
видеомагнитофону, на который нельзя подавать
сигналы Y/C, и при использовании кабеля AUDIO/
VIDEO.
