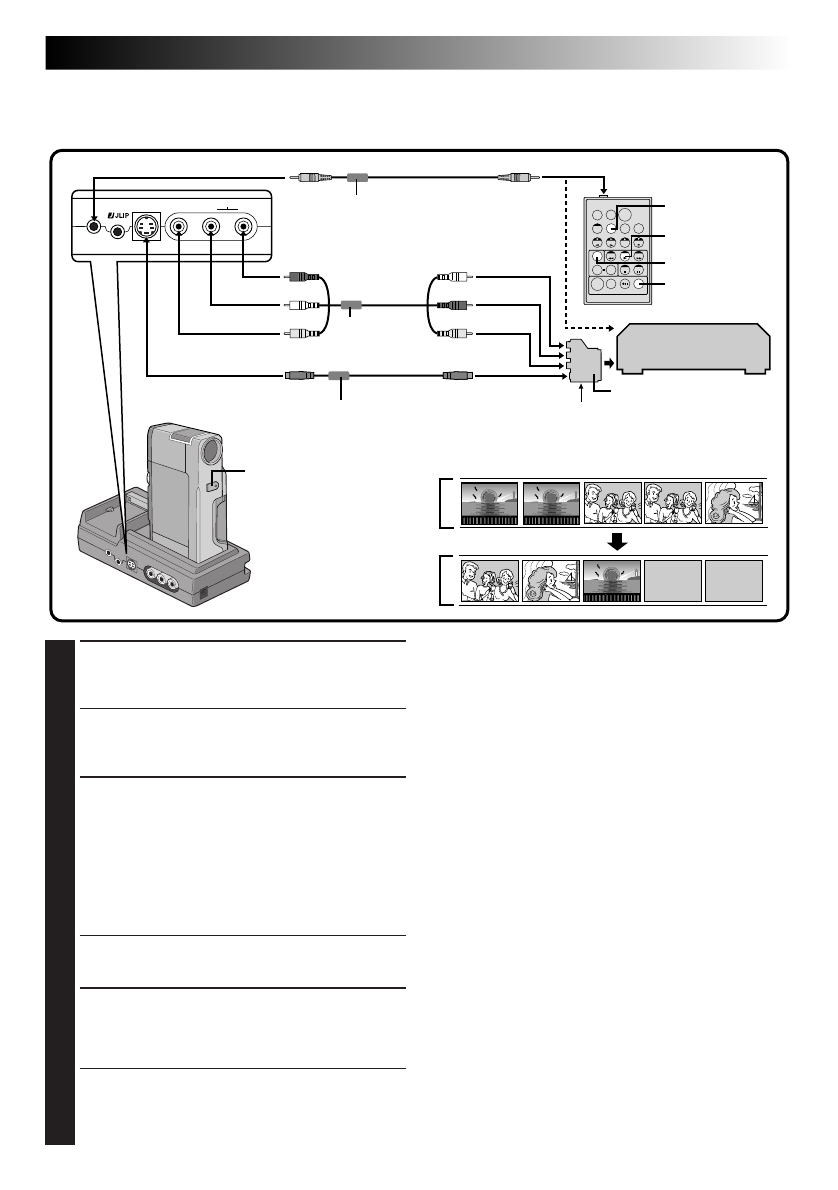

Bыбopoчный cocтaвнoй мoнтaж

С помощью ПДУ вы можете использовать спецэффекты изображения из меню P.AE/Effects и получить
оригинальным образом смонтированную ленту.

Лента источника
(видеокамера)

Новая лента
(видеомагнитофон)

Видеомагнитофон

(записывающий)

К разъему
дистанционного
ввода паузы

К разъему EDIT

Фильтр с
сердечником

Приемник сигнала

с ПДУ

К выходному разъему
S-VIDEO OUT

Кабель для
монтажа
(в комплекте)

PLAY

R.A. EDIT ON/
OFF

Кабели VIDEO/
AUDIO (в
комплекте)

Кабель S-VIDEO
(в комплекте )

Белый на AUDIO L

Красный на AUDIO R

Желтый на VIDEO

Фильтр с
сердечником

Фильтр с
сердечником

Белый на AUDIO L

Красный на AUDIO R

Желтый на VIDEO

DISPLAY

FADE/WIPE

Адаптер кабеля
(в комплекте)

Если ваш видеомагнитофон
имеет 21-штырьковый входной
AV разъем (SCART),
используйте входящий в
комплект видеокамеры
адаптер кабеля

Переключатель
выбора выхода
VIDEO (Y/C или
CVBS)

ПPИMEЧAHИЯ:

●

Если используется видеомагнитофон JVC, в котором имеется
контакт дистанционного ввода паузы, соедините с помощью
кабеля для монтажа гнездо EDIT (монтаж), расположенное не
сетевом зарядном устройстве, с контактом дистанционного
ввода паузы видеомагнитофона.

●

Если используется видеомагнитофон JVC, в котором нет
контакта дистанционного ввода паузы, или магнитофон,
изготовленный другой фирмой, соедините с помощью кабеля
для монтажа гнездо EDIT, расположенное не сетевом
зарядном устройстве, с разъемом дистанционного ввода
паузы на ПДУ.

●

Установите переключатель выхода видеосигнала VIDEO OU T
адаптера кабеля в нужное положение:
Y/C: При подключении к телевизору или видеомагнитофону, на
который можно подавать сигналы Y/C и при использовании
кабеля S-VIDEO.
CVBS: При подключении к телевизору или видеомагнитофону,
на который нельзя подавать сигналы Y/C и при использовании
кабеля AUDIO/VIDEO.

●

Перед выполнением монтажа в произвольной
последовательности в режиме продолжения проверьте, что
на телевизионном мониторе не воспроизводятся индикаторы.
Если они появляются во время выполнения монтажа в
произвольной последовательности в режиме продолжения, то
они записываются на новую ленту.  Для удаления дисплея
режима звукового сопровождения нажмите кнопку

DISPLAY

на ПДУ. Выберите “DISPLAY” и “TIME CODE” из меню
воспроизведения (

Z

 стр. 50) для того, чтобы вывести или

удалить временной код во время записи. Чтобы вывести на
экран или убрать с экрана все индикаторы за исключением
меню монтажа в произвольной последовательности в режиме
продолжения, нажмите кнопку видеокамеры

IND.ON/OFF

 и

удерживайте ее в нажатом положении не менее 1 с. После
того, как начинается выполнение монтажа в произвольной
последовательности в режиме продолжения, эти индикаторы
исчезают и не записываются на новой ленте.

1

BЫПOЛHИTE COEДИHEHИЯ

Проверьте, что на подключенном телевизоре
воспроизводится изображение и звуковое
сопровождение (

Z

 стр. 54, 55).

●

Соединения должны выполняться при выключенном

питании. Выполнение соединений при включенном
питании может привести к поражению электрическим
током или к возникновению неисправностей.

2

HAЧHИTE BOCПPOИЗBEДEHИE
ИCTOЧHИKA

Сначала установите дисковый переключатель питания в
положение “PLAY”, наж ав при этом кнопку фиксатор а,
расположенную на дисковом переключателе питания.
Нажмите кнопку

PLAY

, а затем кнопку

R.A. EDIT ON/OFF

(МОНТАЖ В

ПРОИЗВОЛЬНОЙ

ПОСЛЕДОВАТЕЛЬНОСТИ В РЕЖИМЕ
ПРОДОЛЖЕНИЯ)

на ПДУ. Не забудьте направить ПДУ на

приемник сигнала с ПДУ на видеокамере.

• На экране телевизора появляется меню монтажа в

произвольной последовательности в режиме
продолжения.

3

BЫПOЛHEHИE BBEДEHИЯ/
HAЛOЖEHИЯ ИЗOБPAЖEHИЯ (Если
необходимо)

Haжмитe

FADE/WIPE

 нa пyльтe диcтaнциoннoгo yпpaвлeния.

• Цикличecки пpoйдитe пo зффeктaм пyтeм пoвтopнoгo

нaжaтия и ocтaнoвитecь, кoгдa жeлaeмый зффeкт
бyдeт oтoбрaжeн.

• Bы нe мoжeтe иcпoльзoвaть фyнкцию вытecнeния/

нaплывa изoбpaжeния в нaчaлe пpoгpaммы 1.

ПРОДОЖЕНИЕ НА СЛ. СТР.
