52

РУ

BOCПPOИЗBEДEHИE

Ocнoвныe coeдинeния

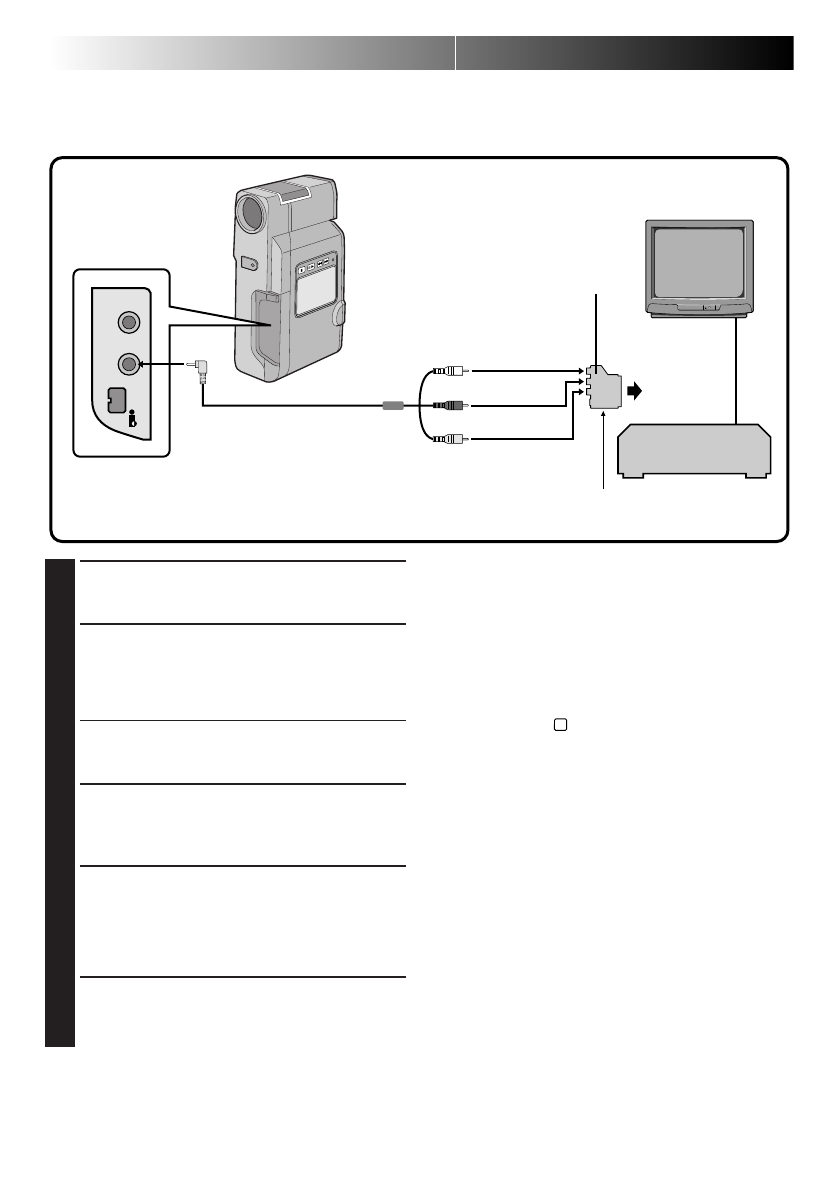

Подключение видеомагнитофона/телевизора (прямое подключение к видеокамере)

При выполнении соединений следует пользоваться руководством (руководствами) по эксплуатации
видеомагнитофона и/или телевизора.

Красный на AUDIO R

Желтый на VIDEO

Белый на AUDIO L

Видеомагнитофон

К выходному
разъему AV OUT

К телевизору
или видео
магнитофону

Кабели
VIDEO/AUDIO
(в комплекте)

Ко входному
разъему VIDEO IN

Ко входному разъему
AUDIO IN (L/R)

Разъем находится
под крышкой.

Телевизор

Переходник для кабеля (входит в
комплект видеокамеры)

Если в вашем телевизоре или
видеомагнитофоне имеется
21-штырьковый входной разъем AV
(SCART), то используйте имеющийся
в комплекте видеокамеры
переходник для кабеля.

Переключатель VIDEO  OUT
(установите в положение CVBS)

1

УБЕДИТЕСЬ В ТОМ, ЧТО ПИТАНИЕ ВЫКЛЮЧЕНО

Проверьте, что выключено питание
видеокамеры.

2

ПОДКЛЮЧИТЕ ВИДЕОКАМЕРУ К
ТЕЛЕВИЗОРУ ИЛИ К ВИДЕОМАГНИТОФОНУ

Потяните на себя крышку отделения разъемов и
откройте ее. Выполните соединения, как
показано на представленном выше рисунке.

Если подключается видеомагнитофон,
перейдите на шаг

3

.

Если нет, перейдите на шаг

4

.

3

СОЕДИНИТЕ ВЫХОД ВИДЕОМАГНИТОФОНА
СО ВХОДОМ ТЕЛЕВИЗОРА

Обратитесь к руководству по эксплуатации
вашего видеомагнитофона.

4

ВКЛЮЧИТЕ ПИТАНИЕ

Установите дисковый переключатель питания в
положение “PLAY”, нажав при этом кнопку
фиксатора, расположенную на дисковом
переключателе питания, и включите телевизор/
видеомагнитофон.

5

УСТАНОВИТЕ В ТЕЛЕВИЗОРЕ РЕЖИМ VIDEO

Установите в телевизоре соответствующий
канал или режим для воспроизведения сигнала
видеоаппаратуры.

Для выбора того, будет или не будет
воспроизводиться следующая информация на
экране подключенного телевизора ...

•

Дата/Время, Временной код

.....

сделайте соответствующий выбор “ON” (ВКЛ.)
или “ОFF” (ВЫКЛ.) в меню воспроизведения
(

Z

 стр. 50).

•

Индикатор режима звукового сопровождения при
воспроизведении

.....

установите дисковый переключатель питания в
положение “

M

”, нажмите кнопку

MENU

и

выберите “ON” или “ОFF” для позиции “ON
SCREEN” в меню Дата/Время (

Z

стр. 11).

Затем установите дисковый переключатель
питания в положение “PLAY”.

ПРИМЕЧАНИЯ:

●

В качестве источника питания рекомендуется
вместо аккумуляторной батареи использовать
сетевое зарядное устройство (

Z

стр. 10).

●

Никогда не подключайте к выходному разъему
AV OUT видеокамеры никаких VIDEO/AUDIO
кабелей, кроме входящего в комплект
видеокамеры кабеля VIDEO/AUDIO.

●

Проверьте, что регулятор громкости в телевизоре
установлен на минимальную громкость, чтобы
избежать слишком громкого звука при включении
видеокамеры.

●

Чтобы индикаторы видеокамеры не
воспроизводились на экране телевизора во время
воспроизведения, нажмите кнопку

IND.ON/OFF

 и

удерживайте ее в нажатом положении не менее 1 с.
