РЕДАКТИРОВАНИЕ

A

К S-VIDEO IN**

B

Желтый к VIDEO IN

C

Красный к AUDIO R IN

D

Белый к AUDIO L IN

*

Если Ваш ВКМ имеет гнездо SCART,
используйте прилагаемый переходник
кабеля.

** Подсоедините, когда Ваш ТВ/ВКМ имеет

гнездо S-VIDEO IN. В этом случае нет
необходимости подсоединять желтый видео
кабель.

ПРИМЕЧАНИЯ:

●

Установите переключатель выбора видео
выхода на переходнике кабеля в нужное
положение:

Y/C:

Когда подсоединяете к ТВ или к ВКМ,

который может принимать сигналы Y/C и
использует кабель S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ,

который не может принимать сигналы Y/C и
использует кабель аудио/видео.

●

Кабель S-Video является дополнительным.
Обязательно используйте YTU94146A S-
Video кабель. Относительно его наличия
проконсультируйтесь в Техническом
центре JVC, описание которого приведено
на листе, вложенном в упаковку.
Убедитесь в том, что конец с фильтром с
сердечником подсоединяется к
видеокамере. Фильтр с сердечником
уменьшает помехи.

1

Следуя рисункам, соедините разъемы

входа видеокамеры и ВКМ.

2

Начните воспроизведение на

видеокамере. (

墌

стр. 20)

3

В точке, где Вы хотите начать перезапись,

начните запись на ВКМ. (Обращайтесь к
инструкции по эксплуатации ВКМ.)

4

Чтобы остановить перезапись, остановите

запись на ВКМ, затем остановите
воспроизведение на видеокамере.

ПРИМЕЧАНИЯ:

●

Рекомендуется в качестве источника
электроэнергии использовать сетевой
адаптер вместо батарейного блока. (

墌

стр. 13)

●

Чтобы выбрать, показывать или нет
следующие дисплеи на подсоединенном ТВ

•

Дата и время
Установите пункт “ДАТА/ВРЕМЯ” в
положение “АВТО”, “ВКЛ” или “ВЫКЛ”.
(

墌

стр. 25, 30)

Или нажмите кнопку

DISPLAY

 на пульте ДУ,

чтобы включить/выключить индикацию
даты.

•

Временной код
Установите пункт “КОД ВРЕМЯ” в положение
“ВЫКЛ” или “ВКЛ”. (

墌

стр. 25, 30)

•

Индикации, отличающиеся от даты/времени и
временного кода
Установите пункт “НА ЭКРАНЕ” в положение
“ВЫКЛ”, “ЖК ДИСПЛЕЙ” или
“ДИСПЛЕЙ+ТВ”. (

墌

стр. 25, 30)

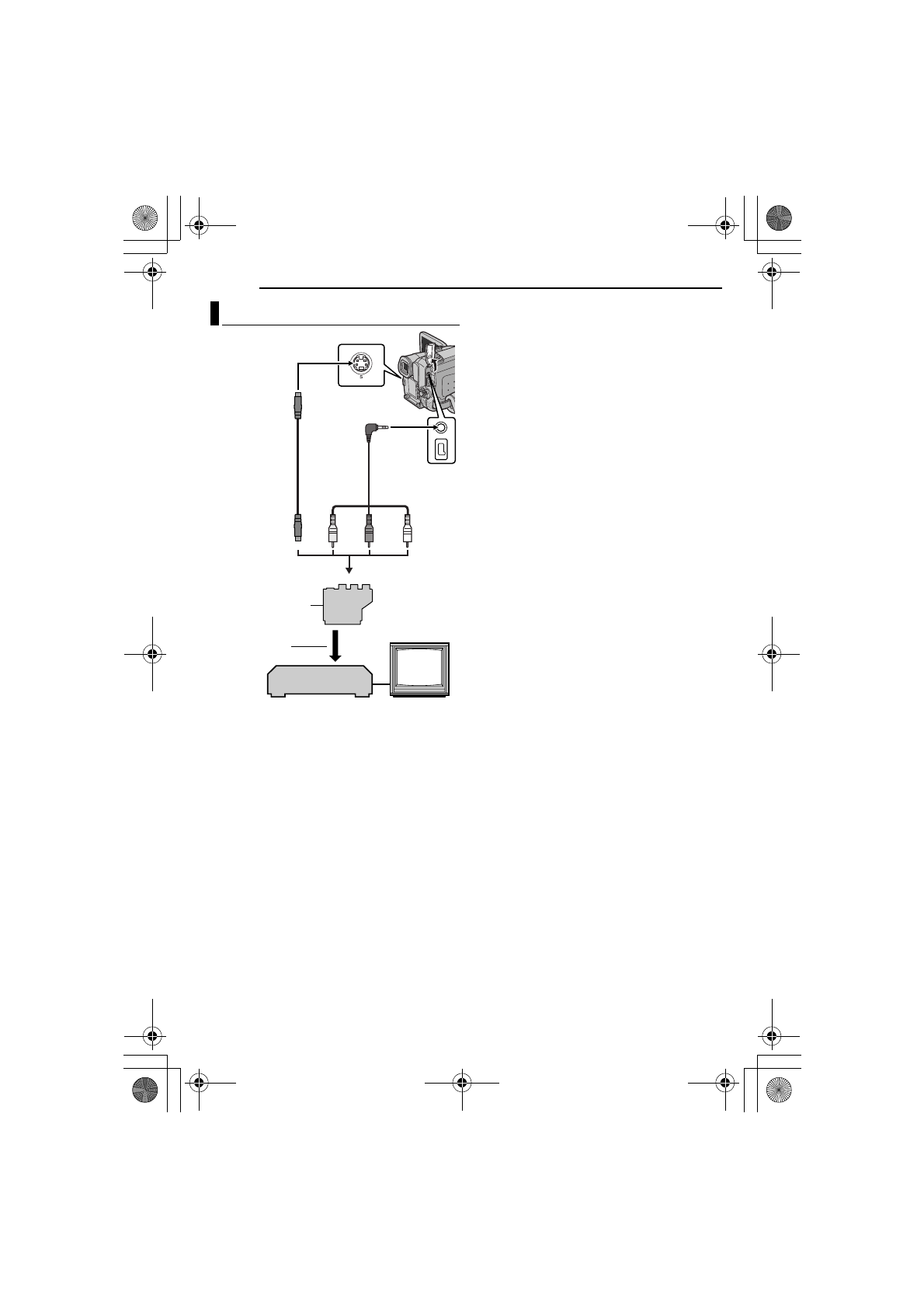

Перезапись на ВКМ

2

4

1

3

ТВ

ВКМ

Откройте крышку.

AV кабель
(прилагается)

К гнезду AV

К ВКМ

Переключатель

выбора видео

выхода “Y/C”/

“CVBS”

Переходник
кабеля*

Кабель S

(дополнител

ьная)

К гнезду S
