RU

40

Монтаж

www.bora.com

Подключение

Защита

предохранителем

Минимальное

сечение

Подключение к

трехфазной сети

3 x 16 A

2,5 мм

2

Подключение к

двухфазной сети

2 x 16 A

2,5 мм

2

Подключение к

однофазной сети

1 x 32 A

4 мм

2

таблица 6.2  Защита предохранителем и минимальное

сечение

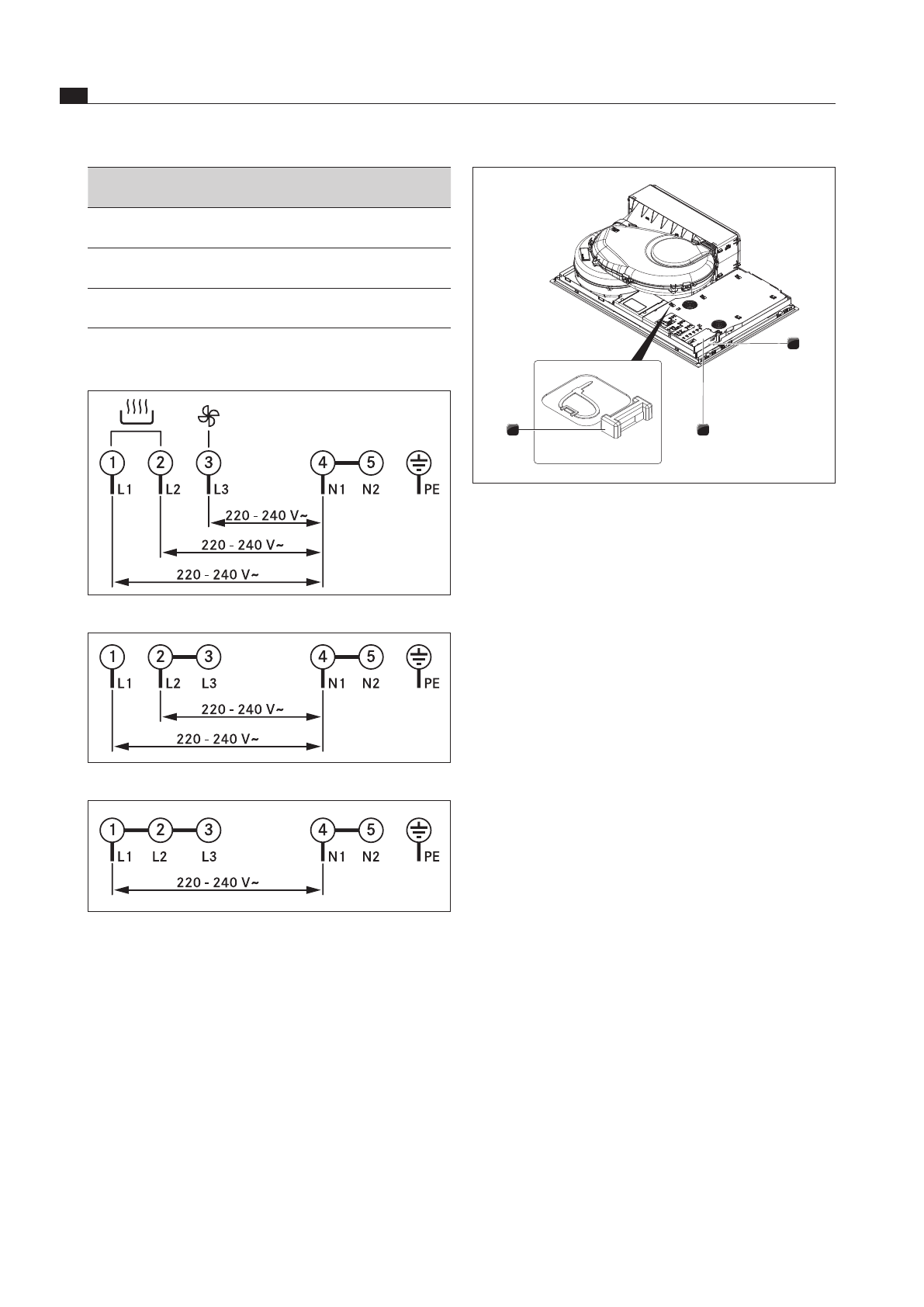

рис. 6.44  Схема подключения к трехфазной сети

рис. 6.45  Схема подключения к двухфазной сети

рис. 6.46  Схема подключения к однофазной сети

3

2

1

рис. 6.47  Электрические соединения варочной панели

[1]

Подключение к электросети

[2]

Защита сетевого подключения

[3]

Крепежные проушины

X

X

Подсоедините кабель в соответствии со схемой

(см. рис. «Схема соединения» или «Нижняя

панель устройства») к сетевому подключению [1]

устройства.

X

X

Для однофазного или двухфазного подключения

соедините соответствующие контакты с перемычкой

подключения (входит в комплект поставки).

X

X

Зафиксируйте соединительный провод в клемме

на планке для разгрузки от натяжения (входит в

комплект поставки).

X

X

Закройте корпус коробки подключения к сети

крышкой [2] (входит в комплект поставки).

X

X

Проложите кабель подключения к сети вдоль

крепежных проушин [3], используя кабельные

стяжки (входит в комплект поставки).

X

X

Следите за тем, чтобы кабель не был зажат или

поврежден и не соприкасался с горячими деталями

плиты.

X

X

Проверьте правильность монтажа.
