Монтаж
www.bora.com
(68,5)
(222,5)
137
PUXU/PURU
Schablone für Rückwandausschnitt
Template for cut-out on rear wall
R12,5
PURUBP-001
132
125
445
132
10
20
30
40
0
10
20
30
40
0
10
20
30
40
0
10
20
30
40
0

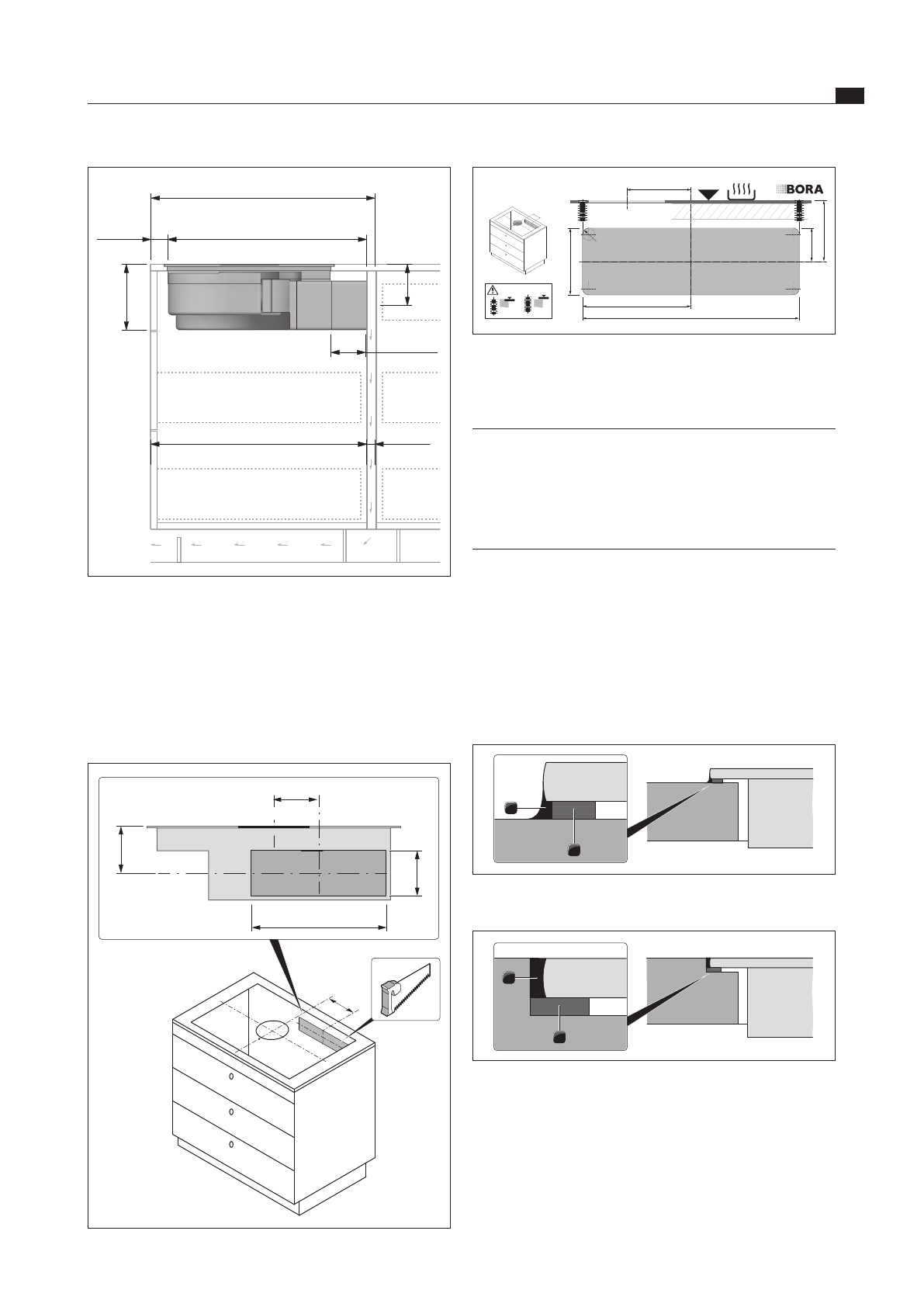

рис. 6.28 Шаблон для выреза в задней стенке
X
X
Установите шаблон на задней стенке мебели,
используя метки и указанные значения.
ИНФОРМАЦИЯ
Центр выреза (по горизонтали):
125 мм от верхней кромки варочной
панели
Центр выреза (по вертикали):
смещение на
132 мм от центра варочной панели
X
X
С помощью шаблона, входящего в объем поставки,
отметьте отверстие для рециркуляции.
X
X
Выпилите отверстие для рециркуляции.
X
X
Уменьшите высоту плинтусов или выполните
соответствующие отверстия в цоколе.
6.7.2 Подготовка варочной панели
Установка уплотнительной ленты
2
1
рис. 6.29 Навесной монтаж с использованием уплотнительной
ленты
1
2
рис. 6.30 Использование уплотнительной ленты при монтаже
заподлицо
[1]
черный термостойкий силиконовый герметик
[2]
Уплотнительная лента
B O R A L Ü F T U N G S F I B E L
XX
min. 600
min. 50
199
495 - 575
0 - 80
min. 25
575
(min. 545)
125
min. 675
min. 50
199
600 - 680
105 - 185
min. 25
min. 650
125
Einbauschnitt PUXA Abluft (Insel):
Einbauschnitt PUXU (Zeile 600):
Einbauschnitt PUXA Abluft (Zeile 600):
BORA X Pure
Einbauschnitt PUXU mit zusätzlichem Teleskopauszug
PULBTA (Insel):
min. 600
min. 50
199
120
585
(min. 474)
max. 480
60
min. 455
min. 329
min.
100
97
310
700
(min. 600)
min. 50
199
120
685
max. 580
min. 455
50
min. 279
min.
100
97
60
310
рис. 6.26 Монтажные размеры при установке системы
рециркуляции, глубина столешницы от 675 мм
Адаптация задней стенки мебели
X
X
Задняя стенка должна быть адаптирована с учетом
необходимых монтажных размеров.
X
X
При необходимости переставьте заднюю стенку.
X
X
При необходимости продлите заднюю стенку в
высоту, чтобы корпус спереди был закрыт.
132
125
137
445
132
рис. 6.27 Вырез под отверстие для обратного потока
