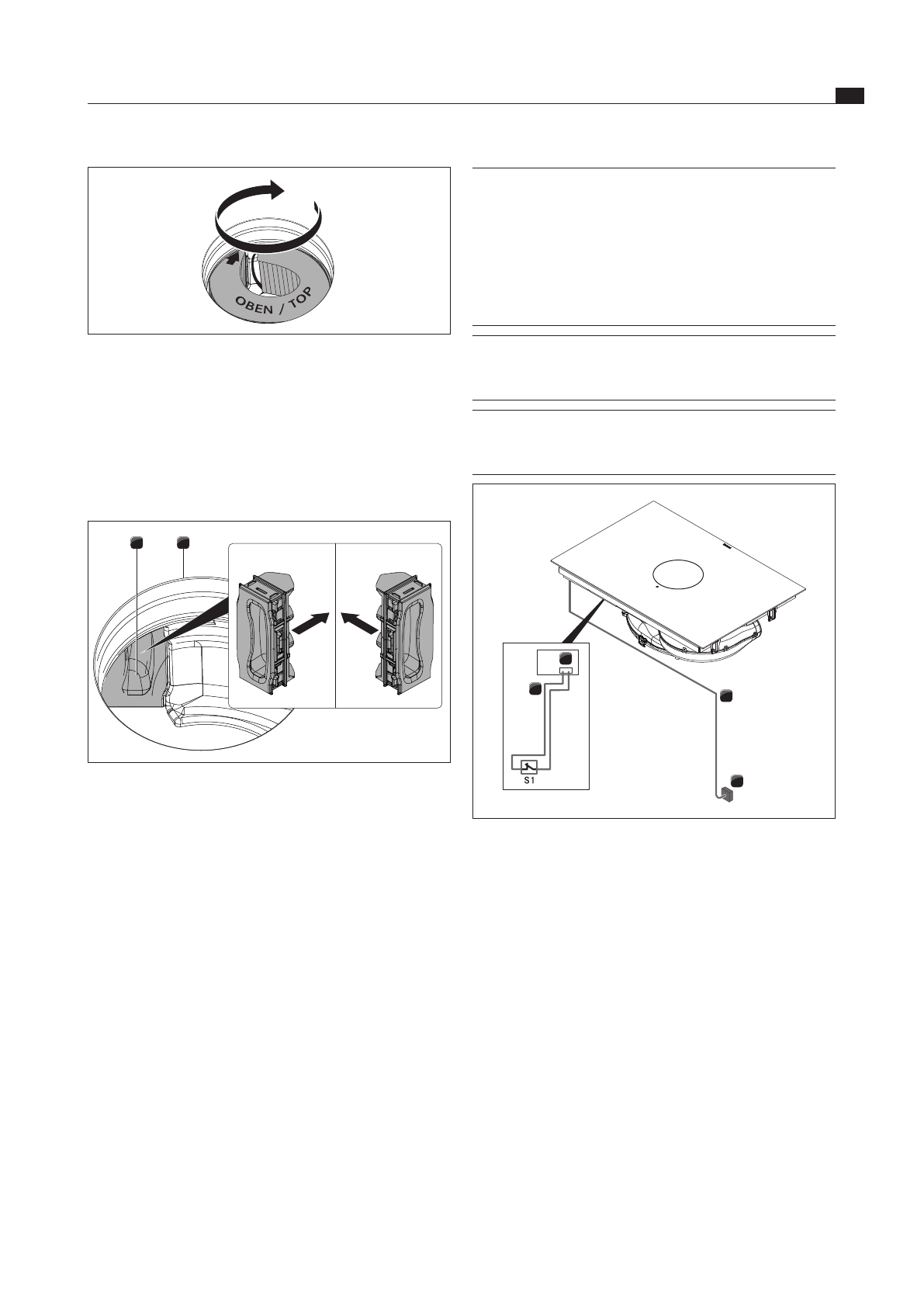

рис. 6.41  Установите фильтр с активированным углем в

конечную позицию.

X

X

Вставьте фильтр с активированным углем до упора

в корпус фильтра (для этого можно одним пальцем

удерживать пластинки и постепенно проталкивать

фильтр в корпус).

Q

Q

Фильтр с активированным углем достиг конечного

положения, если он полностью вставлен в корпус.





2

1

рис. 6.42  Установка откидной крышки фильтра

[1]

Откидная крышка фильтра

[2]

Отверстие для впуска воздуха

X

X

Нажмите на находящуюся внутри отверстия для

впуска воздуха откидную крышку фильтра до упора,

чтобы она вошла в отверстие корпуса фильтра.

X

X

Проверьте правильность установки откидной крышки

фильтра.

6.8  Подключение электропитания

X

X

Соблюдайте все указания и требования по технике

безопасности (см. главу «Безопасность»).

X

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления

местной электроэнергетической организации.

ИНФОРМАЦИЯ

Подключение устройства к

источникам питания должно

осуществляться только

уполномоченным техническим

персоналом. Данный персонал несет

ответственность за надлежащее

подключение устройства и его ввод в

эксплуатацию.

ИНФОРМАЦИЯ

Соединение с помощью штекерных

контактов (штепсельная вилка с

защитным контактом) не допускается.

ИНФОРМАЦИЯ

1-фазное соединение Устройство

соответствует требованиям стандарта

IEC 61000-3-12.

1

2

3

4

рис. 6.43  Схема подключения с опциональным модулем

Home-In

[1]

Сетевой кабель варочной панели с вытяжкой

[2]

Подключение к электросети

[3]

Модуль Home-In PUHIM (не входит в комплект поставки)

[4]

Соединительный кабель, домашняя сеть (Home-In)

[S1]

  Внешний рабочий контакт

X

X

Отключите главный выключатель/защитный автомат

перед подключением варочной панели.

X

X

Заблокируйте главный выключатель/защитный

автомат против несанкционированного повторного

включения.

X

X

Убедитесь в отсутствии напряжения.

X

X

Затем подключите варочную панель, используя

стационарное соединение, к питающей сети, тип

H 05 VV-F, которая имеет минимальное сечение

(смотрите таблицу Защита предохранителем и

минимальное сечение).
