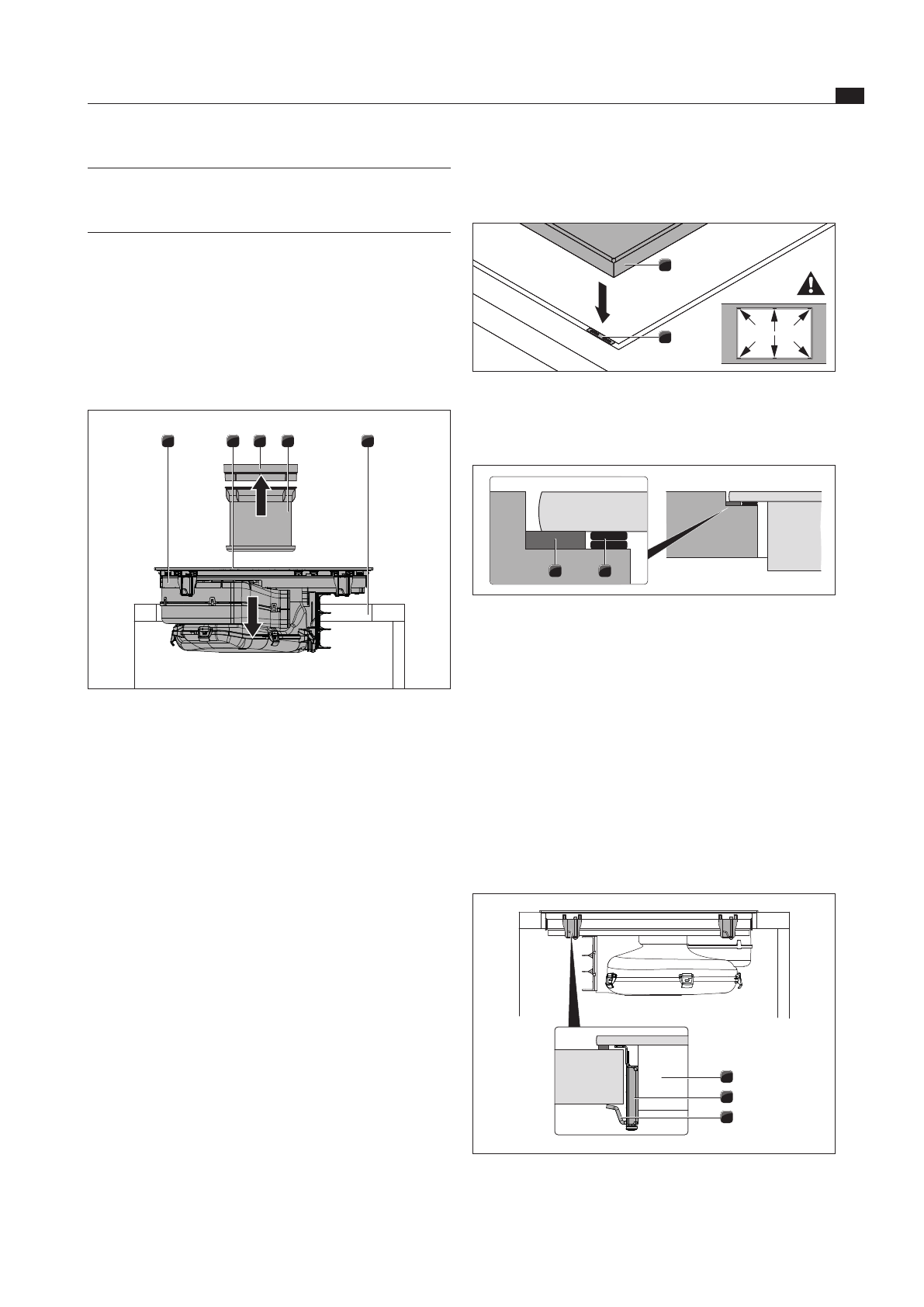

Монтаж

www.bora.com

Пластины для выравнивания по высоте при

монтаже заподлицо (опция)

1

2

рис. 6.21  Установка пластин для выравнивания по высоте

[1]

Варочная панель

[2]

Пластина для выравнивания по высоте

1

2

рис. 6.22  Пластины для выравнивания по высоте

[1]

Уплотнительная лента

[2]

опциональные пластины для выравнивания по высоте при
монтаже заподлицо

Q

Q

Для предотвращения скольжения пластин для

выравнивания по высоте во время сборки

используются самоклеящиеся пластины.

X

X

При необходимости подложите под устройство

пластины для выравнивания по высоте [2].

X

X

Установите пластины для выравнивания по высоте

рядом с уплотнительной лентой [2].

6.6.4  Крепление варочной панели

1
2
3

рис. 6.23  Крепление варочной панели по центру

[1]

Варочная панель

[2]

Монтажный зажим

[3]

Крепежный уголок

ИНФОРМАЦИЯ

С каждой стороны варочной панели

необходимо установить 2 монтажных

зажима.

X

X

Вставьте 4 монтажных зажима [2] до упора в

предусмотренные для этого удерживающие накладки

[1] в нижней части варочной панели.

X

X

Вставьте 4 крепежных зажима в предусмотренные

для этого кронштейны в нижней части варочной

панели.

6.6.3  Монтаж варочной панели

5

4

3

2

1

рис. 6.20  Монтаж варочной панели

[1]

Варочная панель

[2]

Отверстие для впуска воздуха

[3]

Впускной клапан

[4]

Жировой фильтр из нержавеющей стали

[5]

Вырез столешницы

X

X

Перед монтажом снимите впускной клапан [3] и

жировой фильтр из нержавеющей стали [4].

X

X

При монтаже удерживайте деталь за края отверстия

для впуска воздуха [2].

X

X

Поднимите варочную панель [1], чтобы она ровно

вошла в вырез столешницы [5].

X

X

Установите варочную панель [1] по центру выреза

столешницы [5].

X

X

Выровняйте варочную панель.

Указания по монтажу заподлицо:

X

X

Следите за тем, чтобы уплотнительная лента была

установлена по периметру варочной панели без

пропусков.

Указания по навесному монтажу:

X

X

Следите за тем, чтобы уплотнительная лента на

варочной панели прилегала к столешнице.
