RU
34
Монтаж
www.bora.com
6.7 Монтаж устройства в варианте
рециркуляции (PURU, PUXU)
ИНФОРМАЦИЯ
Необходимо соблюдать минимальное
расстояние 25 мм для вертикального
обратного потока рециркуляции.
ИНФОРМАЦИЯ
В устройствах с рециркуляцией
в кухонной мебели необходимо
предусмотреть отверстие для
обратного потока >500 см2.
6.7.1 Подготовка кухонной мебели
Q
Q
Тумба должна иметь сквозную заднюю стенку, чтобы
воздух, возвращающийся при рециркуляции, не
направлялся к передней полости корпуса.
Q
Q
Необходимо обеспечить вырез в задней стенке.
Q
Q
Следует соблюдать минимальное расстояние 25 мм
между задней стенкой корпуса и стоящей рядом
мебелью или стеной помещения для обратного
потока рециркуляции.
Монтажные размеры
B O R A L Ü F T U N G S F I B E L
XX
min. 600
min. 50
199
495 - 575
0 - 80
min. 25
575
(min. 545)
125
min. 675
min. 50
199
600 - 680
105 - 185
min. 25
min. 650
125
Einbauschnitt PUXA Abluft (Insel):
Einbauschnitt PUXU (Zeile 600):
Einbauschnitt PUXA Abluft (Zeile 600):
BORA X Pure
Einbauschnitt PUXU mit zusätzlichem Teleskopauszug
PULBTA (Insel):
min. 600
min. 50
199
120
585
(min. 474)
max. 480
60
min. 455
min. 329
min.
100
97
310
700
(min. 600)
min. 50
199
120
685
max. 580
min. 455
50
min. 279
min.
100
97
60
310

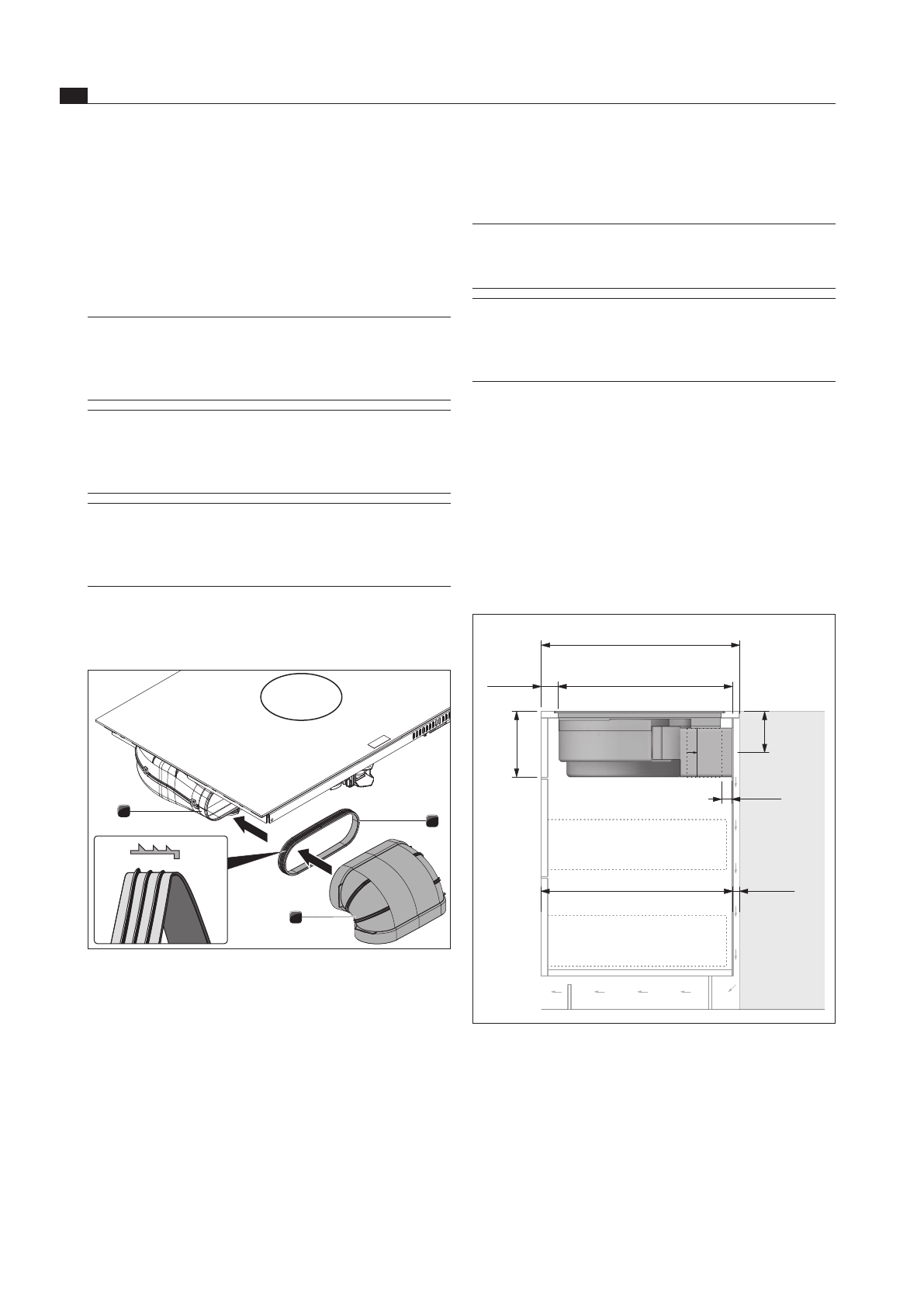

рис. 6.25 Монтажные размеры при установке системы
рециркуляции, глубина столешницы 600 мм
X
X
Закрепите варочную панель [1] с помощью
крепежного уголка [3] монтажного зажима[2] на
столешнице.
X
X
Момент затяжки: макс. 2,2 Н·м
6.6.5 Соединение устройства с системой
каналов
ИНФОРМАЦИЯ
Система каналов должна быть
подсоединена к устройству без
механического напряжения и
нагрузки.
ИНФОРМАЦИЯ
В зависимости от условий установки,
для правильного монтажа необходимо
уменьшить длину вставляемых
элементов тумбы.
ИНФОРМАЦИЯ
При установке уплотнений следите за
тем, чтобы в сжатом состоянии они
не допускали проникновения воздуха
через соединения каналов.
X
X
Используйте только детали каналов BORA Ecotube.
X
X
Не используйте гофрированные или тканевые
шланги.
1
3
2
рис. 6.24 Подсоединение к системе каналов
[1]
Уплотнение
[2]
Деталь канала
[3]
Выпускное отверстие
X
X
Наденьте уплотнение [1] на выпускное отверстие
[3] устройства Уплотнение [1] должно легко
поворачиваться.
X
X
Наденьте соединяемую деталь канала [2] с муфтой на
выпускное отверстие [3] вместе с уплотнением [1].
X
X
Следите, чтобы уплотнение не сместилось [1].
Содержание
- 3 Содержание
- 4 Очистка и уход; Устранение неисправностей
- 5 Общие положения; Целевая аудитория
- 6 Директивы; Представление информации; Меры предосторожности и; ПРЕДУПРЕЖДАЮЩИЙ ЗНАК И
- 7 Безопасность; Общие правила по технике
- 8 Варочная панель
- 10 использование - Вытяжка
- 11 Безопасный монтаж
- 12 панель
- 13 Безопасный oчистка и уход
- 14 Безопасное использование; Опасность травмирования и; Использование по назначению; Запрещается использовать устройство не по
- 15 Технические
- 16 Размеры устройства PUXU
- 17 Размеры плиты PURA
- 18 Энергетическая маркировка
- 19 Описание устройства; Описание типа оборудования; Описание системы; управления
- 21 основанная на громкости сигнала; Принцип функционирования; Работа вытяжки; ßp
- 22 Подходящая посуда; Шумы; Принцип функционирования; Уровни мощности
- 23 Электронное регулирование мощности; Параметры и обзор функций
- 25 Предохранительные устройства
- 26 Варочные панели
- 27 Монтаж; Общие указания по монтажу; вытяжки, встраиваемой в
- 28 Комплект поставки; вспомогательные средства
- 29 Возврат циркулирующего воздуха для; Требования по монтажу; расстояния; мебели
- 30 Вырез столешницы; Выступ рабочей поверхности
- 31 Монтаж устройства в варианте
- 32 Установка уплотнительной ленты; Адаптация задней стенки мебели
- 33 Пластины для выравнивания по высоте при
- 34 Монтаж устройства в варианте; Монтажные размеры; каналов
- 36 Установка монтажных зажимов; Удлинитель телескопической панели
- 38 активированным углем
- 39 Подключение электропитания
- 41 Первое использование; Обзор коммерческого и сервисного меню; Вызов коммерческого и сервисного меню
- 42 Демонстрационный режим; o n; Выход из коммерческого и сервисного
- 43 Уплотнение устройства; Передача пользователю
- 44 Управление; Общие указания по; Управление системой; Включение блокировки управления
- 46 вытяжкой; Управление вытяжкой варочной; вентилятора
- 47 Управление варочной панелью; конфорок
- 48 тепла
- 50 Выход из меню пользователя; Громкость звуковых сигналов; Меню пользователя; Вызов меню пользователя
- 51 Индикация состояния фильтра и; Продолжительность автоматической работы
- 52 Тест светодиодов; Скорость срабатывания сенсорных кнопок
- 53 Индикация версии программного/; Автоматическое аварийное
- 54 Возврат к заводским настройкам; Режим упрощенного обслуживания
- 55 Очистка и уход; Моющие и чистящие средства; Уход за варочной панелью и
- 56 Снятие впускного клапана Pure; Чистка вытяжки варочной панели; Снятие впускного клапана X Pure
- 57 Чистка корпуса воздушного
- 58 Замена фильтра с; Демонтаж фильтра с активированным
- 61 Устранение неисправностей
- 62 безопасный демонтаж; Вывод из эксплуатации; Безопасный демонтаж; Утилизация упаковки устройства; Утилизация отслужившего устройства
- 63 Гарантия производителя от
