RU

32

Монтаж

www.bora.com

6.6.2  Подготовка варочной панели

Установка уплотнительной ленты

2

1

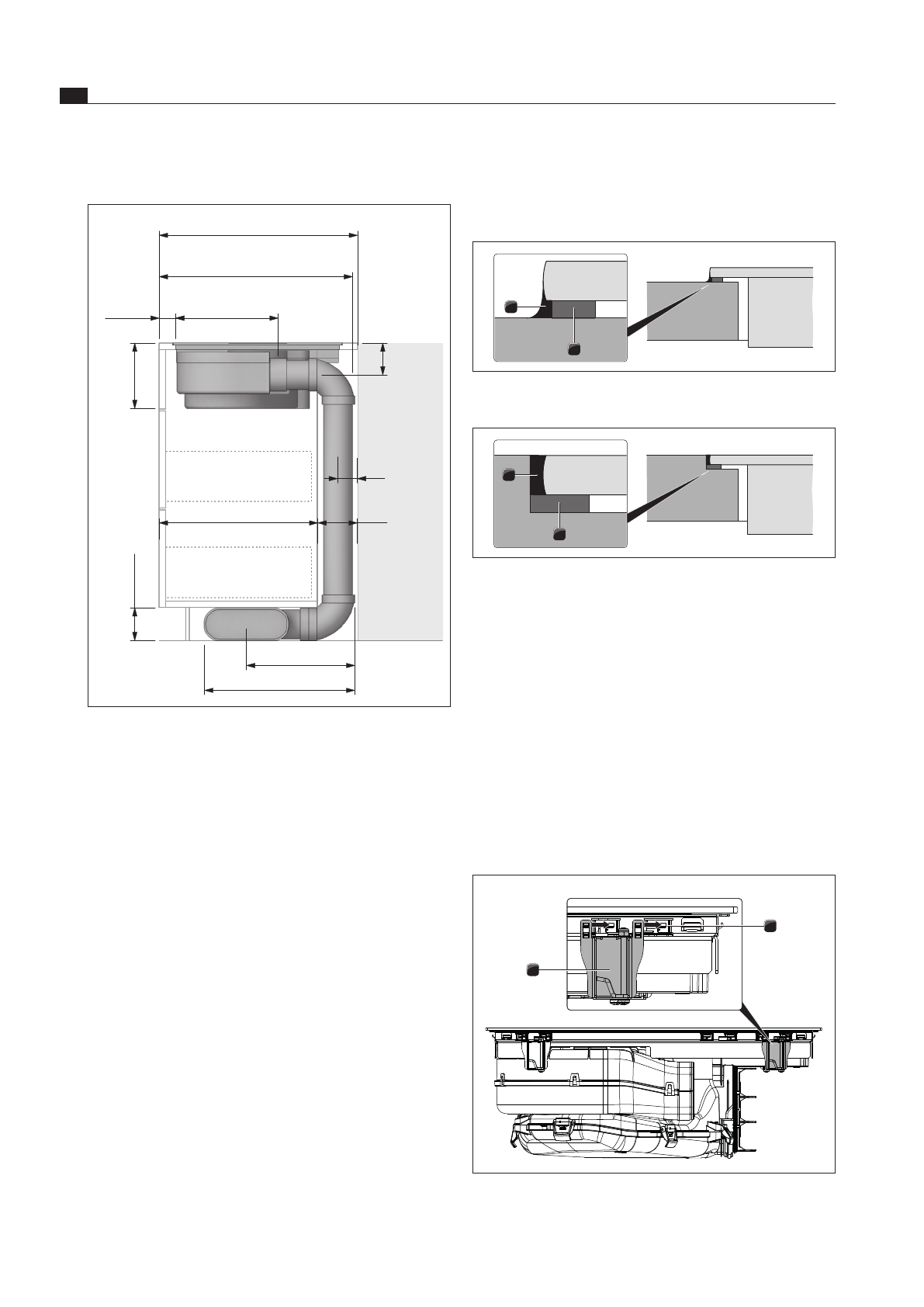

рис. 6.17  Навесной монтаж с использованием уплотнительной

ленты

1

2

рис. 6.18  Использование уплотнительной ленты при монтаже

заподлицо

[1]

черный термостойкий силиконовый герметик

[2]

Уплотнительная лента

X

X

При навесном монтаже прилагаемую

уплотнительную ленту [2] следует наклеить без

пропусков на нижнюю часть варочной панели.

X

X

При монтаже заподлицо наклейте уплотнительную

ленту [2] на горизонтальный обрез на участке

выреза столешницы, даже если на варочной панели

уже используется силиконовый герметик [1] или

подобное уплотнение.

Установка монтажных зажимов

1

2

рис. 6.19  Монтаж варочной панели

[1]

Удерживающие накладки

[2]

Монтажные зажимы

Монтажные размеры

B O R A   L Ü F T U N G S F I B E L

XX

min. 600

min. 50

199

495 - 575

0 - 80

min. 25

575

(min. 545)

125

min. 675

min. 50

199

600 - 680

105 - 185

min. 25

min. 650

125

Einbauschnitt PUXA Abluft (Insel):

Einbauschnitt PUXU (Zeile 600):

Einbauschnitt PUXA Abluft (Zeile 600):

BORA X Pure

Einbauschnitt PUXU mit zusätzlichem Teleskopauszug
PULBTA (Insel):

min. 600

min. 50

199

120

585

(min. 474)

max. 480

60

min. 455

min. 329

min.

 100

97

310

700

(min. 600)

min. 50

199

120

685

max. 580

min. 455

50

min. 279

min.

 100

97

60

310

рис. 6.16  Монтажные размеры при установке вытяжной

вентиляции, глубина столешницы 600 мм

Адаптация задней стенки мебели

X

X

Перед монтажом в зоне тумбы сверьте монтажные

размеры устройства и планируемой системы

каналов.

X

X

Положение задней стенки должно быть

адаптировано с учетом необходимых монтажных

размеров.
