газовая варочная панель

Â

  Расстояние  между  верхней  ча

-

стью  варочной  панели  и  другими  при

-

борами (например, кухонной вытяжкой)

должно  составлять  не  менее  700  мм

(Рис. 5).

Â

  Если  варочная  панель  шириной

60  см  устанавливается  сверху  встро

-

енного  духового  шкафа  без  системы

охлаждения,  рекомендуется  оставлять

вентиляционное  отверстие  площадью

300  см2  для  обеспечения  циркуляции

воздуха.  Если  сверху  духового  шкафа

ставится  варочная  панель  шириной  75

или  90  см,  духовой  шкаф  должен  быть

оснащен охлаждающим вентилятором.

Â

 Расстояние от боковой стенки до

корпуса  варочной  панели  должно  со

-

ставлять 200 см.

Отвод продуктов сгорания

Â

  Воздух,  необходимый  для  го

-

рения,  забирается  непосредственно  из

помещения,  продукты  сгорания  посту

-

пают  также  в  это  помещение.  Поэтому

для  безопасной  эксплуатации  устрой

-

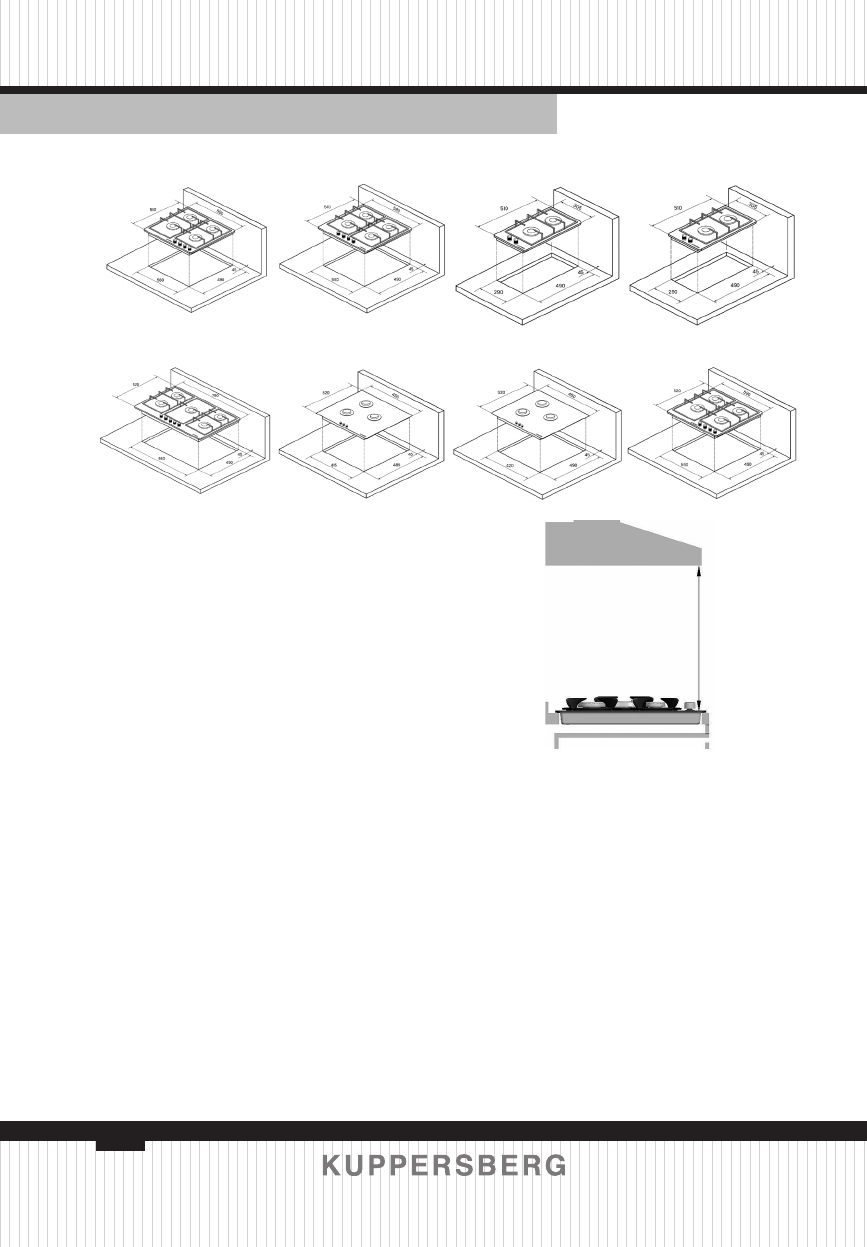

MIN. 700 mm

25 mm

Рисунок 2

Рисунок 1

TS 69 B

FQ7TG L

TS 63 B

TS 63

TS 39 X

FQ4TG S

FV3TG X

TG 69 B

ства  необходимо  обеспечить  соответ

-

ствующую вентиляцию. Размеры венти

-

ляционных отверстий в зависимости от

объема  помещения  указаны  ниже  (см.

Таблицу 1).

Â

  Продукты  сгорания  должны  от

-

водиться  наружу  через  вытяжку  с  воз

-

духоводом.

Â

  Если  кухня  не  оборудована  вы

-

тяжкой,  то  на  окне  или  двери  должен

быть  установлен  электрический  венти

-

лятор,  обеспечивающий  воздухообмен

в размере, равном 3–5 объемам кухни

(Рис. 6).
