1. ALLMÄNNA VARNINGAR

Vi strävar ständigt efter att förbättra vår produktkvalitet och modifierar därför våra produkter i takt med de senaste tekniska
landvinningarna.

Denna produkt uppfyller bestämmelserna i Direktiver 73/23/EEC och 89/336/EEC (ersatts med direktiver
2006/95/EC och 2004/108/EC) och senare ändringar.

2. INSTALLATION

Att installera en hushållsapparat kan vara komplicerat, och om det inte görs korrekt föreligger risk för allvarliga
personskadorDärför bör du låta en fackman utföra installationen enligt gällande tekniska regler och föreskrifter. Om detta råd
ignoreras, och installationen inte utförs av en fackman, avsäger sig tillverkaren allt ansvar för eventuella tekniska fel på
produkten, oavsett om dessa resulterar i skador på egendom eller personskada.

3 .

INBYGGNAD

Både utrymmet i vilket spishällen installeras, och dess omgivning,
måste vara tillverkade av värmebeständiga material. Alla
dekorlaminat ska dessutom vara limmade med värmebeständigt
lim.

Installation (fig. B / D):

• En vattentät tätning medföljer hällen.

Före montering:

- vänd hällen upp och ner med glasytan nedåt.

Var noga med att skydda glaset mot skador.

- montera tätningen runt hällen.
- kontrollera att den sitter korrekt, så att inte läckage uppstår in i
underskåpet.

• Spisen skam den undre delen av hällen vid monteringen
monteras minst 5 cm från alla vertikala ytor.
• Oligger nära ett område som normal rengörs vid städning,
montera en avskiljning
1 cm under hällens undre del för att undvika att bränna dig eller
andra skador.

•   Vi d   i n s t a l l e r i n g   f l ä k t e n   o v a n f ö r   s p i s e n ,   k o n t r o l l e r a
installeringsanvisningarna att försäkra rätt avstånd från spisen.

• Om fläkten är installerad i ett skåp är det minimum avståndet
70 cm.

4.

ELEKTRISK ANSLUTNING

" I n s t a l l a t i o n e n   m å s t e   ö v e r e n s s t ä m m a   m e d   s t a n d a r d -
föreskrifterna." Tillverkaren avsäger sig allt ansvar för de skador
som kan uppstå vid olämplig eller felaktig användning.

VARNING:

• Kontrollera före all elektrisk användning att elspänningen
som visas på elmätaren är korrekt, att jordfelsbrytarens
inställningar är korrekta, att installationens jordanslutning
är  obruten  och  att  enheten   är   korrekt   avsäkrad

• Den elektriska anslutningen vid installationen bör göras till ett
jordat uttag eller en flerpolig frånskiljare.
Om apparaten har ett eluttag måste den installeras så att det
går att komma åt uttaget.

• Elförsörjningens gula och gröna ledning ska anslutas till både
hällens och elnätets jordanslutningar.

• Tillverkaren kan inte hållas ansvarig för olycksfall orsakade av
att apparaten är ojordad eller har bruten   jordförbindelse.

• Eventuella frågor om elkabeln ställs till en fackman eller
återförsäljaren.

   73 SE

OBS!

Om du måste byta ut strömsladden ansluter du i enlighet med
följande färger/koder:

BlÅ                     - NEUTRAL (N)
BRUN                  - STRÖMFÖRANDE (L)
GULGRÖN          - JORD (     )

Hällen har en elanslutningskabel som kan anslutas till ett uttag

med  220-240  V  mellan  faser  eller  mellan  fas  och  nolla.

• Anslut den till ett uttag. Välj rätt säkring enligt

Hällen kan emellertid anslutas till:

. Trefas 220-240 V3~
. Trefas 380-415 V2N~

Följ  nedanstående  instruktioner  för  ansluta  apparaten.

• Innan du ansluter hällen, kontrollera att den är avsäkrad med rätt
typ av säkring, och att den har lämpliga kablar som har kapacitet
att spänningsmata den.
• Vänd på hällen, placera glassidan mot arbetsbänken och var
noga med att skydda glaset.

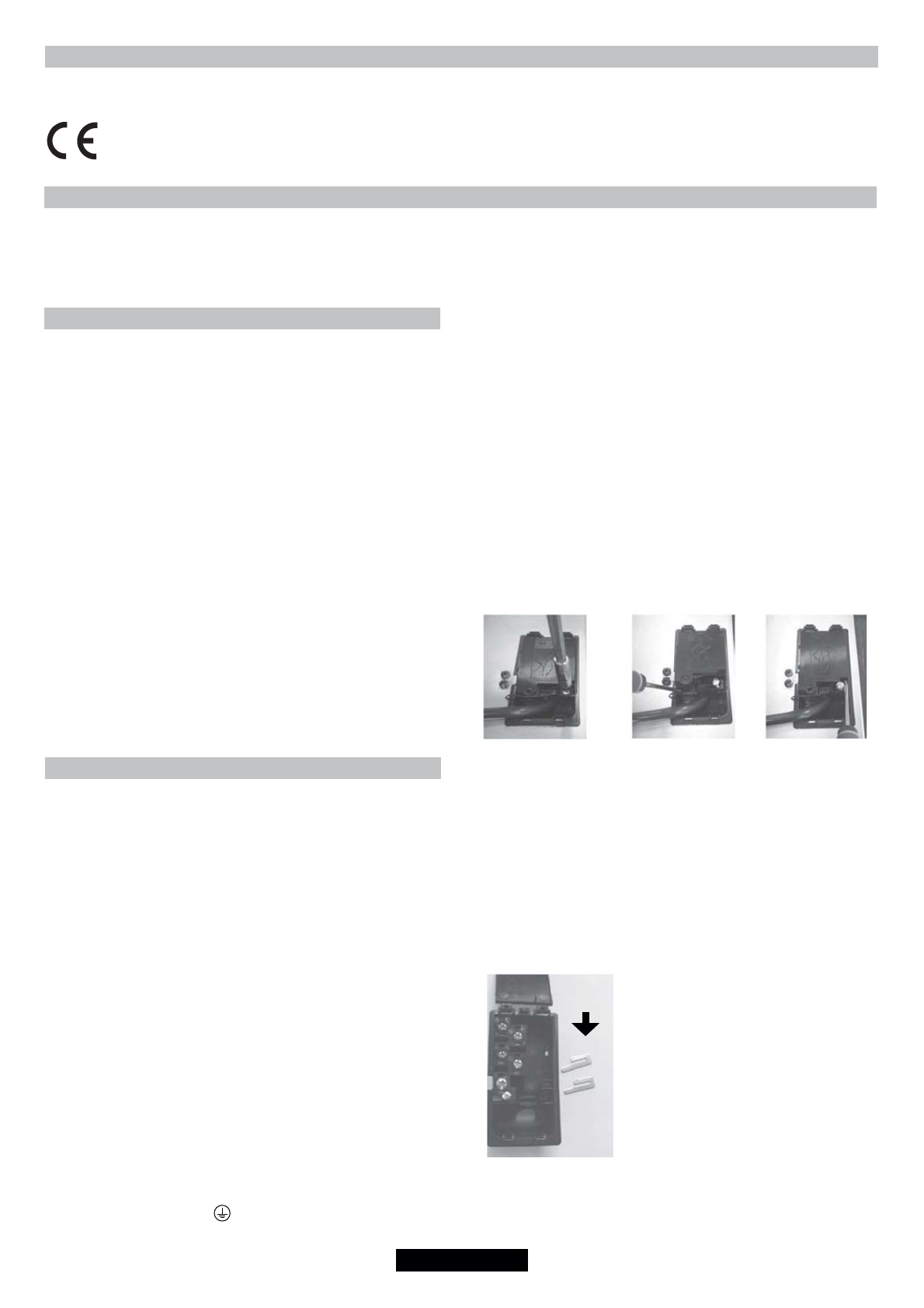

• Öppna locket i följande ordning:

1

           2

  3

• skruva loss kabelklämman "1"
• leta reda på de båda flikarna på sidorna
• placera en spårskruvmejsels blad framför varje flik "2" och "3",
skjut in och tryck på
• ta bort locket.

Lossa elsladden.

• ta bort skruvarna som fäster anslutningsplinten, där du hittar
matningsslangens shuntar och ledare
• koppla ifrån matningssladden.

• Åtgärder som ska utföras för att skapa en ny anslutning:

- Välj elsladd enligt rekommendationerna i tabellen.
- Placera elsladden i kabelklämman.


- Skala av 10 mm isolering i

matningssladdens ändar, observera

hur lång sladden måste vara för att

anslutas till anslutningsplinten.

- Fäst ledaren enligt uppställningen i

enlighet med installationen och med

hjälp av shuntarna som du har tagit

fram i den första åtgärden.

-

Fäst

locket.

- Skruva i kabelklämman.

OBS! Se till att kopplingspanelens skruvar är ordentligt
åtdragna.
