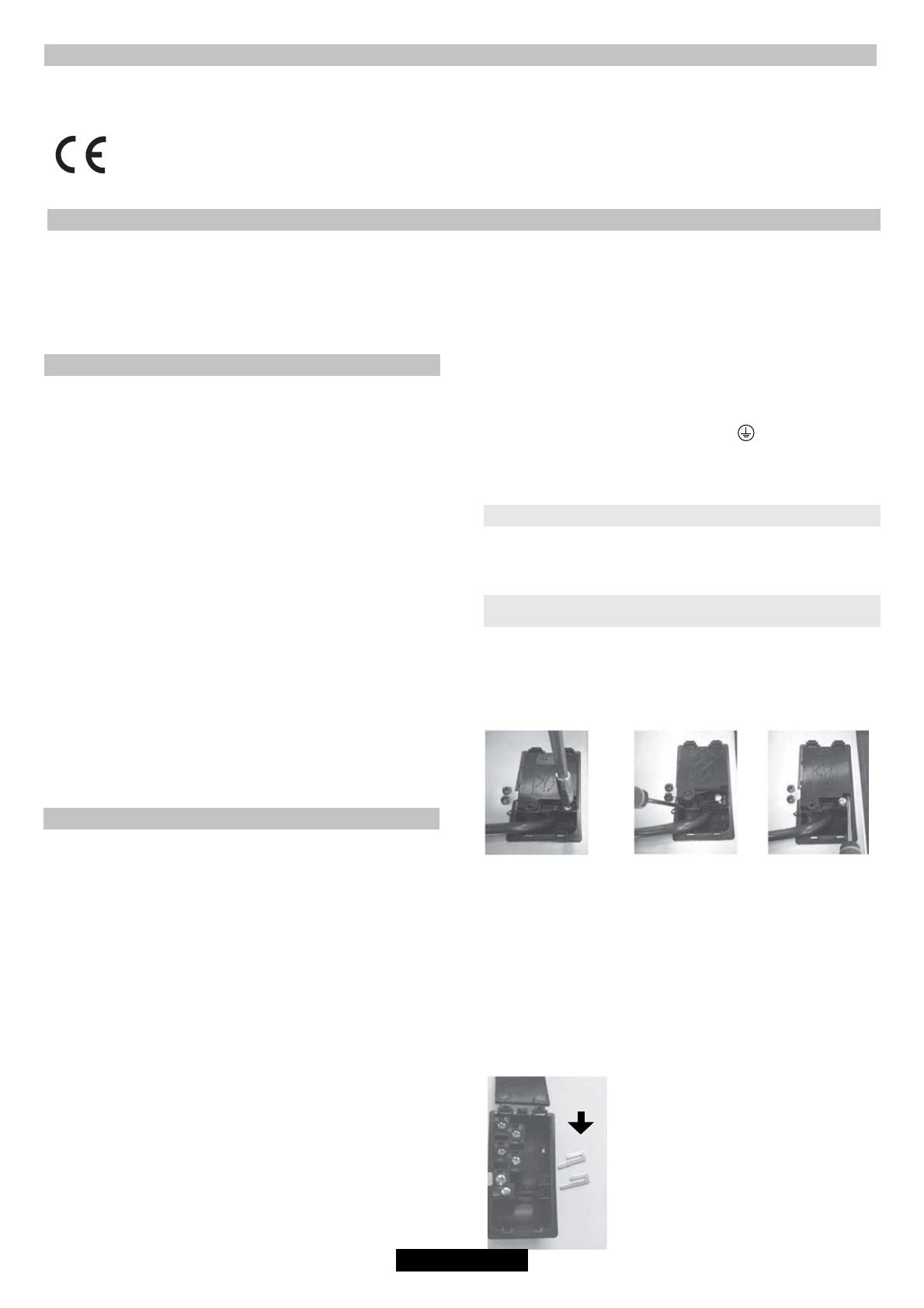

Candy CH 642 X - Инструкция по эксплуатации - Страница 13

Il piano vetroceramica viene fornito con un cavo di alimentazione
e puó essere utilizzato con una tensione di 220-240 V tra 2 fasi o
tra fase e neutro.

Allaciarlo ad una presa di corrente.

É anché possibile collegare il piano con :
. Trifase 220-240 V3~
. Trifase 380-415 V2N~

P e r   p r o c e d e r e   a l   n u o v o   c o l l e g a m e n t o ,   a t t e n e r s i
scrupolosamente alle indicazioni di sotto indicate.

- Prima di realizzare il collegamento, verificare che
l'installazione sia protetta da un fusibile appropriato, controllare
la sezione dei fili dell'installazione.
- Girare il piano, con la parte del vetro contro il piano di lavoro,
facendo molta attenzione a proteggere il vetro!

 Per aprire il coperchio della morsettiera:

1

         2                                 3

-

Svitare il passacavo "1",

- Individuare le due linguette situate ai lati,
- Inserire la punta di un cacciavite piatto davanti ad ogni
linguetta, "2" e "3", spingere e premere, sollevare il coperchio.

Per liberare il cavo di alimentazione:

- Svitare i viti della morsetteria per liberare il passacavo, ed

anche i ponticelli (shunt),

- liberare il cavo.

Per procedere al nuovo collegamento :

- Scegliere il cavo d'alimentazione attenendosi sempre alla
tabella.
- Posizionare il cavo nel passacavo.

- Spelare l'estremità dei conduttori e
collegarli ai terminali. Far riferimento
alle informazioni della tabella seguente
ed alla numerazione presente sulla
m o r s e t t i e r a ,   i n s e r i r e   i   p o n t i c e l l i
(shunt) - I ponticelli, che trovate nella
morsettiera, servono a collegare tra
loro diversi punti dei terminali.
-   C h i u d e r e   i l   c o p e r c h i o   d e l l a
morsettiera,
- Avvitare il cavo nel passacavo.

SHUNT

1. AVVERTENZE GENERALI

Perseguendo una politica di aggiornamento tecnico-qualitative, il produttore si riserva il diritto di apportarvi modifiche

migliorative, rispettando le norme vigenti.

DICHIARAZIONE DI CONFORMITÀ: Questa apparecchiatura, nelle parti destinate a venire a contatto con

sostanze alimentari, É conforme alla prescrizione della Direttiva CEE 89/109 e al D.L. di

attuazione  n°  108

del 25.01.92. Apparecchio conforme   alle Direttive Europee 73/23/CEE e 89/336/CEE, sostituite   rispettivamente

da 2006/95/CE   e 2004/108/CE, e successive   modifiche.

Il collegamento e la messa in funzione degli apparecchi elettrodomestici nel loro ambiente è un'operazione delicata che, se non
viene effettuata correttamente, può causare delle conseguenze anche gravi per la sicurezza dei consumatori. Per questo è
importantissimo che l'operazione di collegamento venga svolta da un professionista, che DEVE attenersi alle norme tecniche
in vigore. Se nonostante questa raccomandazione, il consumatore deciderà di realizzare personalmente il collegamento, il
produttore non sarà ritenuto responsabile per eventuali incidenti tecnici sul prodotto, e neppure per eventuali incidenti a cose
o persone.

Il mobile o il supporto in cui deve essere incassato il piano e le
pareti dei mobili attigui devono essere di un materiale resistente
per sopportare una temperatura elevata. Inoltre è necessario che
il rivestimento che ricopre il mobile o il supporto sia fissato con
una colla resistente alle alte temperature affinché non si scolli.

Prima dell'installazione (Fig. B/D):

Una guarnizione di tenuta stagna è consegnata con il piano di
cottura.
- Girare il piano, parte in vetro verso il basso.

- Abbiate cura di proteggere il vetro.

- Mettere la guarnizione avvolta intorno al piano.
- Abbiate cura nell'eseguire il lavoro, in quanto tutto questo
eviterà qualsiasi infiltrazione dentro il mobile di supporto.

 Prevedere uno spazio di 5 cm. tra l'apparecchio e le pareti
verticali adiacenti.

 Prevedere un divisore orizzontale sotto il cassone del piano,
delle stesse dimensioni del vano. Lasciare almeno 1 cm di spazio
sotto il cassone del piano.

Qualora venga installata una cappa sopra il piano cottura,
consultare le istruzioni di montaggio della cappa nelle quali è
riportata la distanza corretta da rispettare.

Qualora venga installato un pensile sopra il piano cottura, la
distanza minima da tenere è di 70 cm.

4. COLLEGAMENTO ELETTRICO

L'installazione deve essere conforme alle norme vigenti del
P a e s e   d ' i n s t a l l a z i o n e .   I l   p r o d u t t o r e   d e c l i n a   o g n i
responsabilità nel caso questa disposizione non venga
rispettata.

Attenzione : Non possiamo essere ritenuti responsabili per
incidenti o per le eventuali conseguenze di incidenti dall'uso
di un apparecchio non collegato a terra o cui la messa a terra
sia difettosa.

- Prima di effettuare il collegamento, controllare la tensione
d'alimentazione indicata sul contatore, la regolazione del
disgiuntore, il calibro del fusibile e la continuità della "terra".

- Il collegamento alla rete deve essere effettuato mediante una
presa di corrente munita di messa a terra o mediante dispositivo a
interruzione omnipolare conforme ai normi del paese
d'installazione.

 Se l'unità è dotata di una presa, l'installazione deve essere
eseguita in modo tale che l'uscita della presa sia accessibile.

 Il filo giallo/verde del cavo di alimentazione elettrica deve essere
collegato alla messa a terra sia dell'alimentatore che dei terminali
dell'unità.

Per qualsiasi domanda relativa al cavo di alimentazione, rivolgersi
al Servizio di Assistenza o ad un tecnico qualificato.

3. INSERIMENTO NEL MOBILE

2.

INSTALLAZIONE

13 IT

ATTENZIONE:

Può essere necessario sostituire il cavo di alimentazione;
connettere il cavo seguendo i seguenti colori e codici:

Blu

Neutro/ neutral (N)

Marrone

Fase/ live (L)

Giallo-Verde

Terra/ earth (     )
