1. UWAGI OGÓLNE

Producent zastrzega prawo do wprowadzania zmian i ulepszeń technicznych w urządzeniu.

Urządzenie jest zgodne z Dyrektywami Europejskimi 73/23/EEC oraz 89/336/EEC zastąpionymi przez
2006/95/EC oraz   2004/108/EC wraz z późniejszymi zmianami.

   61 PL

2.

INSTALACJA

Instalacja urządzeń AGD może być czynnością skomplikowaną która, jeżeli nie zostanie przeprowadzona prawidłowo, może
poważnie zagrozić bezpieczeństwu użytkownika. Z tego powodu instalacji powinien dokonywać wykwalifikowany personel
zgodnie z obowiązującymi przepisami. Jeżeli to zalecenie zostanie zignorowane i instalacja zostanie przeprowadzona przez
osoby niewykwalifikowane producent nie ponosi żadnej odpowiedzialności za wszelkie awarie urządzenia niezależnie od
tego czy spowodują one czy nie szkody materialne lub obrażenia u osób.

3 .

ZABUDOWA

Zabudowa meblowa p

Ą

yty oraz meble przylegające muszą być

wykonane z materia

Ą

ów odpornych na wysoką temperaturę,

dodatkowo wszystkie laminaty ozdobne muszą być klejone
odpornym na wysoką temperaturę klejem.

Instalacja (Rys. B/D):

• Wodoodporna uszczelka dostarczana jest razem z p

Ą

ytą

Przed instalacją:

• obrócić p

Ą

ytę do do

Ą

u szk

Ą

em, upewnić się czy szk

Ą

o jest

zabezpieczone
- za

Ą

ożyć uszczelkę na p

Ą

ytę

- upewnić się czy uszczelka jest poprawnie u

Ą

ożona tak aby woda

nie dostawa

Ą

a się pod p

Ą

ytę

• pozostawić odstęp przynajmniej 5 cm pomiędzy pytą a
pionowymi ściankami przyległych mebli

• jeżeli po zainstalowaniu p

Ą

yty przestrze

Ć

 pod p

Ą

ytą jest dostępna

to należy zamontować od spodu p

Ą

yty przegrodę ochronną

zachowując od dna p

Ą

yty odstęp przynajmniej 1 cm.

• W przypadku instalacji nad płytą kuchenną należy zachować
odpowiednią odległość, zgodnie z oznakowaniem na okapie i
zaleceniami w instrukcji obsługi.

• Jeśli jest on instalowany na szafce nad płytą kuchenną, należy
zachować minimalną odległość 70 cm.

4.

PODŁĄCZENIE ELEKTRYCZNE

« Podłączenie musi być zgodne z obowiązującymi przepisami.
Producent nie ponosi żadnej odpowiedzialności za uszkodzenia
spowodowane niewłaściwym lub nierozważnym użytkowaniem."

Uwaga: Producent nie będzie odpowiadał za jakiekolwiek
wydarzenia lub ich skutki które mogą się wydarzyć podczas
użytkowania płyty nie podłączonej do uziemienia lub
podłączonej do uziemienia o niewłaściwej skuteczności.

• Przed podłączeniem proszę zawsze sprawdzić napięcie
zasilania, parametry wyłącznika i bezpiecznika oraz skuteczność
uziemienia instalacji elektrycznej.

• Podłączenie elektryczne powinno być wykonane za pomocą
wtyczki z uziemieniem lub wielopolowego wyłącznika.

• Jeżeli urządzenie podłączone jest za pomocą wtyczki to
powinna być ona dostępna po instalacji.

• Przewód żółtozielony musi być połączony do uziemienia tak po
stronie instalacji jak urządzenia.

• Wszelkie czynności dotyczące przewodu zasilania należy
powierzyć autoryzowanemu serwisowi lub wykwalifikowanemu
technikowi.

Płyta wyposażona jest w przewód zasilania który umożliwia
podłączenie jedynie do 220-240V międzyfazowego lub miedzy
fazą a zerem.

Możliwe jest także podłączenie płyty

:

- trójfazowe 220-240 V3~ - trójfazowe 380-415 V2N~

Instrukcja takiego podłączenia jest następująca:

- Przed przystąpieniem do podłączenia należy sprawdzić czy
instalacja jest zabezpieczona odpowiednim bezpiecznikiem, i czy
przekroje przewodów są wystarczające.

• Obrócić płytę do dołu szkłem, upewnić się czy szkło jest
zabezpieczone.

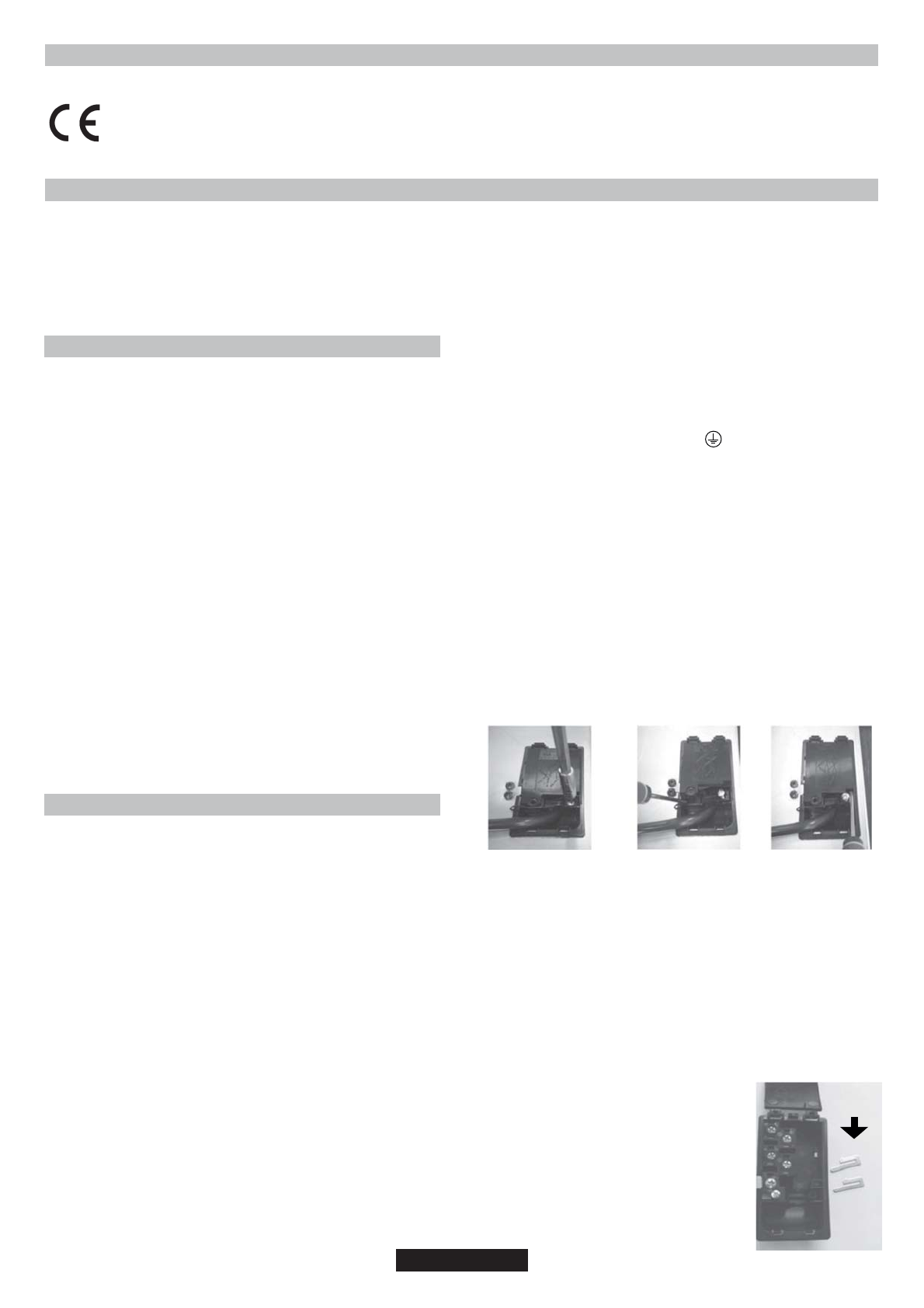

Otworzyć pokrywę w następującej kolejności:

1

          2

                3

• odkręcić przelotkę przewodu 1
• zlokalizować dwa zaczepy po bokach pokrywy
• podważyć je śrubokrętem płaskim
• zdjąć pokrywę

Odłączyć przewód zasilania:

• odkręcić śruby na listwie przyłączeniowej
• odłączyć przewód zasilania

Utworzenie nowego podłączenia:

• wybrać nowy przewód zasilania zgodnie z tabelą
• przeciągnąć przewód przez przelotkę
• usunąć izolację na długości ok. 10mm z końcówek
przewodu zasilania
• Podłączyć przewód oraz zworki do listwy
przyłączeniowej
zgodnie z tabelą
• Zamocować pokrywę
• Dokręcić przelotkę przewodu

UWAGA: sprawdzić czy śruby
mocujące przewody do listwy są
właściwie dokręcone.

UWAGA:

W razie konieczności wymiany przewodu zasilania należy
przestrzegać następującej zasady podłączenia przewodów:
NIEBIESKI – ZERO (N)
BRĄZOWY – FAZA (L)
ŻÓŁTO-ZIELONY - UZIEMIENIE  (    )
