Краткое руководство пользователя

6

 Ru

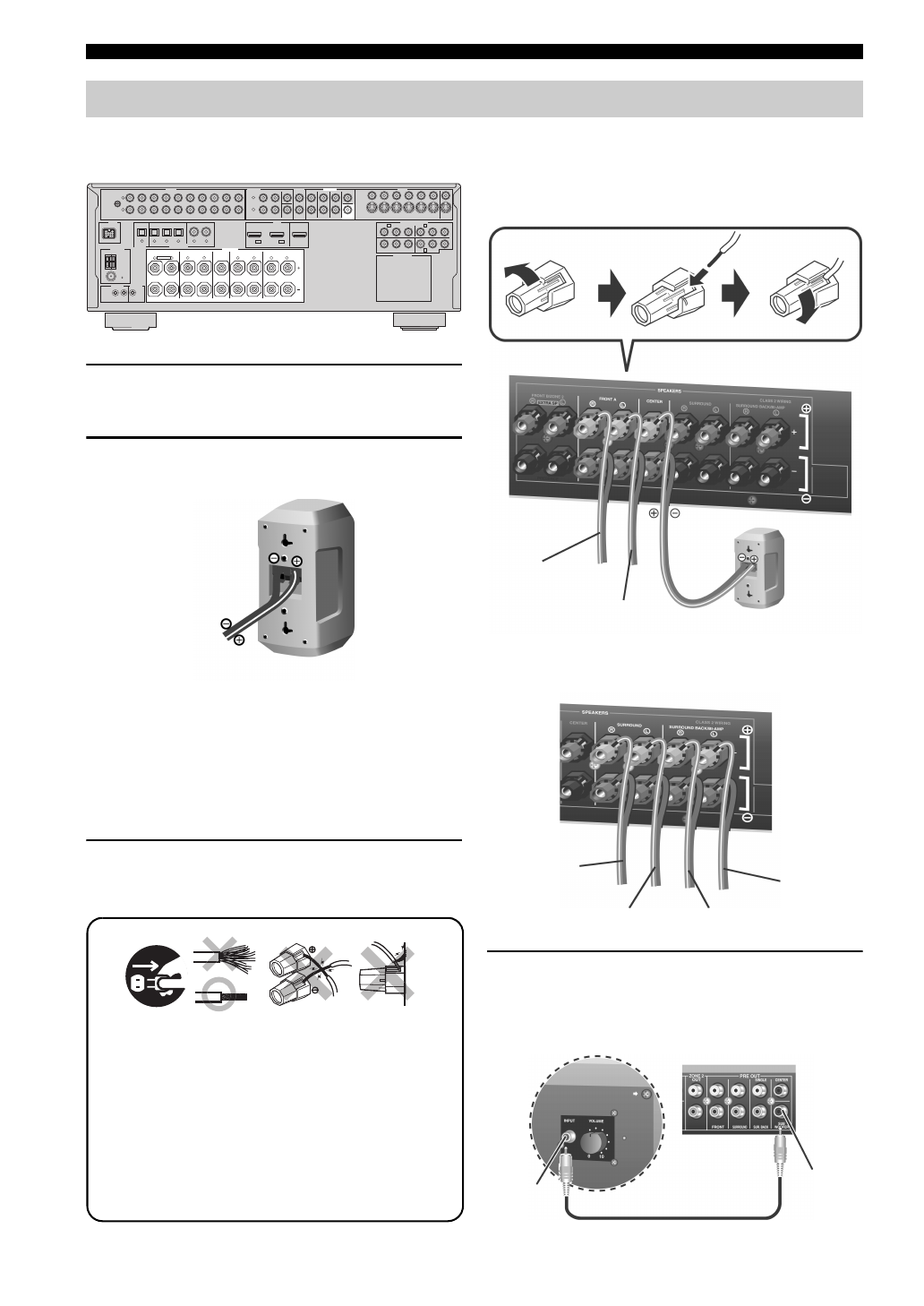

Расположите колонки в комнате и подключите их
к данному аппарату.

1

Расположите колонки и сабвуфер в
комнате.

2

Подключите кабели колонок к каждой
колонке.

Убедитесь в правильном подключении “+” (красный) и
“–” (черный)

.

 Провода отличаются цветом или формой,

например, один может быть отмечен полосками,
углублениями или складками. Подключите провод с
полосками (углублениями и т.д.) к терминалам “+”
(красный) данного аппарата и колонки. Подключите
гладкий провод к терминалам “–” (черный).

3

Подключите кабель каждой колонки к
терминалу соответствующей колонки
данного аппарата.

1

Убедитесь, что данный аппарат и сабвуфер
отсоединены от розеток переменного тока.

2

Для предотвращения короткого замыкания,
скрутите оголенные провода кабелей колонок.

3

Не давайте оголенным проводам колонок
соприкасаться друг с другом.

4

Не давайте оголенным проводам колонок
соприкасаться с любой металлической
частью данного аппарата.

Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный)
и “–” (черный).

Фронтальные колонки и центральная колонка

Колонки окружающего звучания и
тылового окружающего звучания

5

Подключите кабель сабвуфера к гнезду
SUBWOOFER PRE OUT данного аппарата и
входному гнезду сабвуфера.

Шаг 1: Установите колонки

A

B

C

PHONO

CD

(PLAY)

IN

OUT

(REC)

DVD

DVD

DTV/CBL

CD

DVD

MD/CD-R

MD/CD-R

DTV/CBL

DTV/CBL

DVR

DVD

MONITOR OUT

DVR

DVD

IN

OUT

IN

OUT

DTV/CBL

DVR

VCR

MONITOR

OUT

MD/

CD-R

OUT

IN

VCR

SB(8CH)

FRONT(6CH)

SINGLE

CENTER

CENTER

S VIDEO

VIDEO

OUT

SURROUND

SUB

WOOFER

SUB

WOOFER

FRONT

SURROUND

SUR. BACK

MULTI CH

INPUT

ZONE 2

PRE OUT

VIDEO

OUT

IN

GND

FRONT B/ZONE2/

FRONT A

CENTER

SURROUND

PRESENCE

EXTRA SP

TRIGGER

COMPONENT VIDEO

AC OUTLETS

SPEAKERS

HDMI

AUDIO

ANTENNA

AM

GND

FM

UNBAL

DIGITAL INPUT

DIGITAL

OUTPUT

DOCK

OUT

REMOTE

+12V
15mA MAX.

IN

OUT

SURROUND BACK/BI-AMP

SINGLE

OPTICAL

COAXIAL

DTV/CBL

OUT

IN2

75

L

R

L

R

L

R

1

2

3

4

5

6

L

R

L

L

R

R

Y

P

B

P

R

Y

P

B

P

R

DVD

IN1

1

2

3

4

4

К фронтальной

левой колонке

К фронтальной

правой колонке

Центральная колонка

Освободите

Вставьте

Закрепите

К правой

колонке

окружающего

звучания

К тыловой

левой колонке

окружающего

звучания

К левой колонке

окружающего звучания

К тыловой правой колонке

окружающего звучания

SUBWOOFER

Гнездо PRE

OUT

Кабель сабвуфера

Входное

гнездо

Аудиовизуальный ресивер

Сабвуфер
