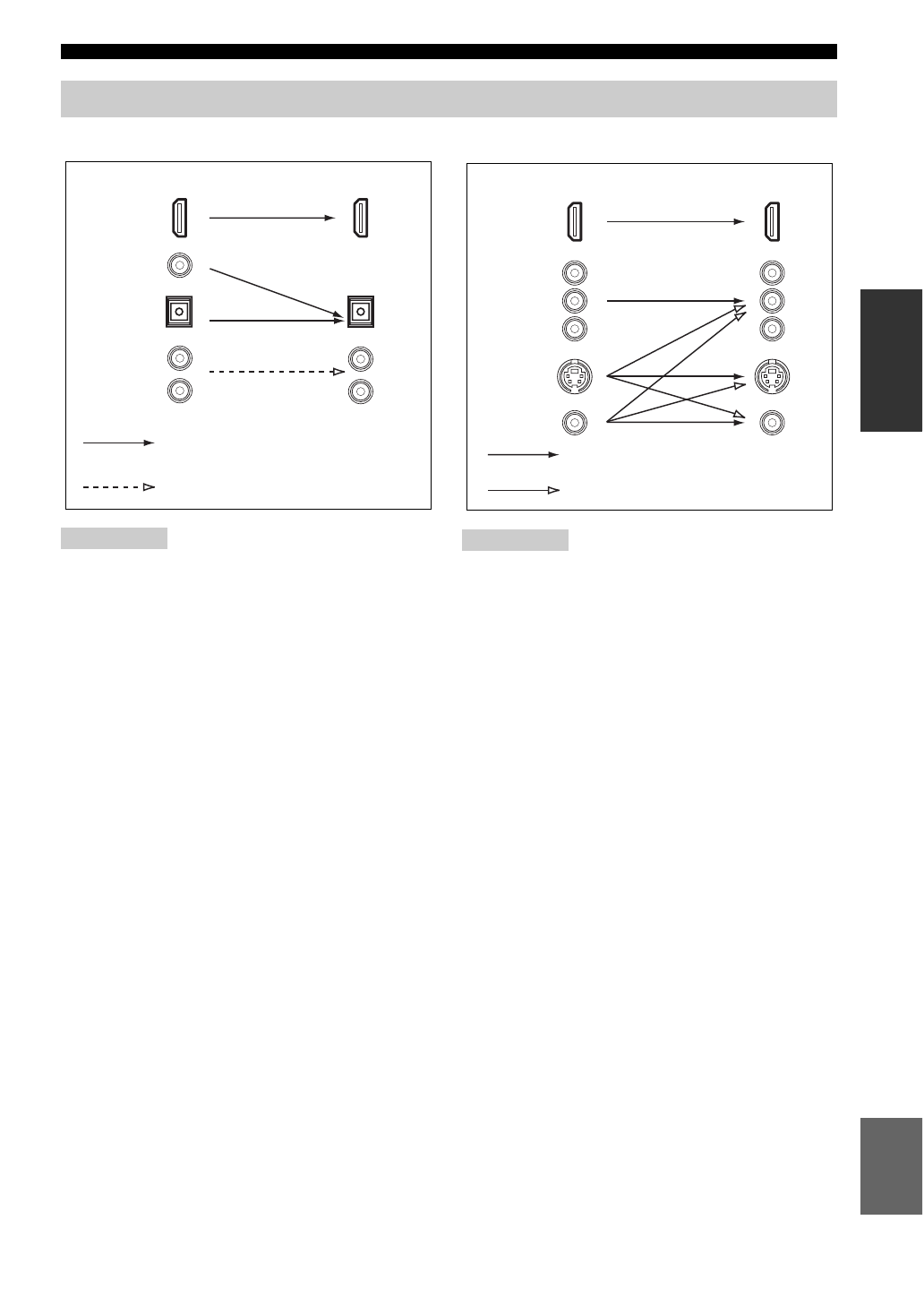

Поток аудиосигнала
•
2-канальные, а также многоканальные РСМ, Dolby
Digital и DTS сигналы, поступающие на гнездо HDMI
IN 1 или HDMI IN 2, могут выводиться от гнезда HDMI
OUT только при установке “SUPPORT AUDIO” на
“OTHER” (смотрите стр. 75).
•
Аудиосигналы, поступающие в гнезда HDMI IN, не
выводятся от выходного терминала AUDIO или гнезд
DIGITAL OUTPUT.
■
Поток видеосигнала
•
При приеме аналоговых видеосигналов через гнезда
COMPONENT VIDEO, S VIDEO и VIDEO,
применяется следующий приоритетный порядок для
поступающих сигналов:
1. COMPONENT VIDEO
2. S VIDEO
3. VIDEO
•
Цифровые видеосигналы, поступающие на гнездо
HDMI IN 1 или HDMI IN 2, не могут выводиться от
аналоговых видеовыходных гнезд.
•
Данный аппарат не принимает аналоговые
компонентные видеосигналы с разрешением 1080р.
•
Сигнал дисплея-на-экране не выводится на гнезда VCR
OUT, DVR OUT и HDMI MONITOR OUT и не
записывается.
•
Данный аппарат не устраняет эффект интерлейсинга
любых аналоговых видеосигналов.
Поток аудио и видео сигнала
Примечания
DIGITAL AUDIO
(OPTICAL)
DIGITAL AUDIO
(COAXIAL)
HDMI
AUDIO
Выход
Вход
Аналоговый выход
Цифровой выход
Примечания
S VIDEO
VIDEO
COMPONENT
VIDEO
HDMI
Прямо
Выход
Вход
Преобразование видеосигнала
установлено на ON (смотрите стр. 79)
