Соединения

ПОДГ

О

Т

ОВК

А

Ру
сс

кий

■

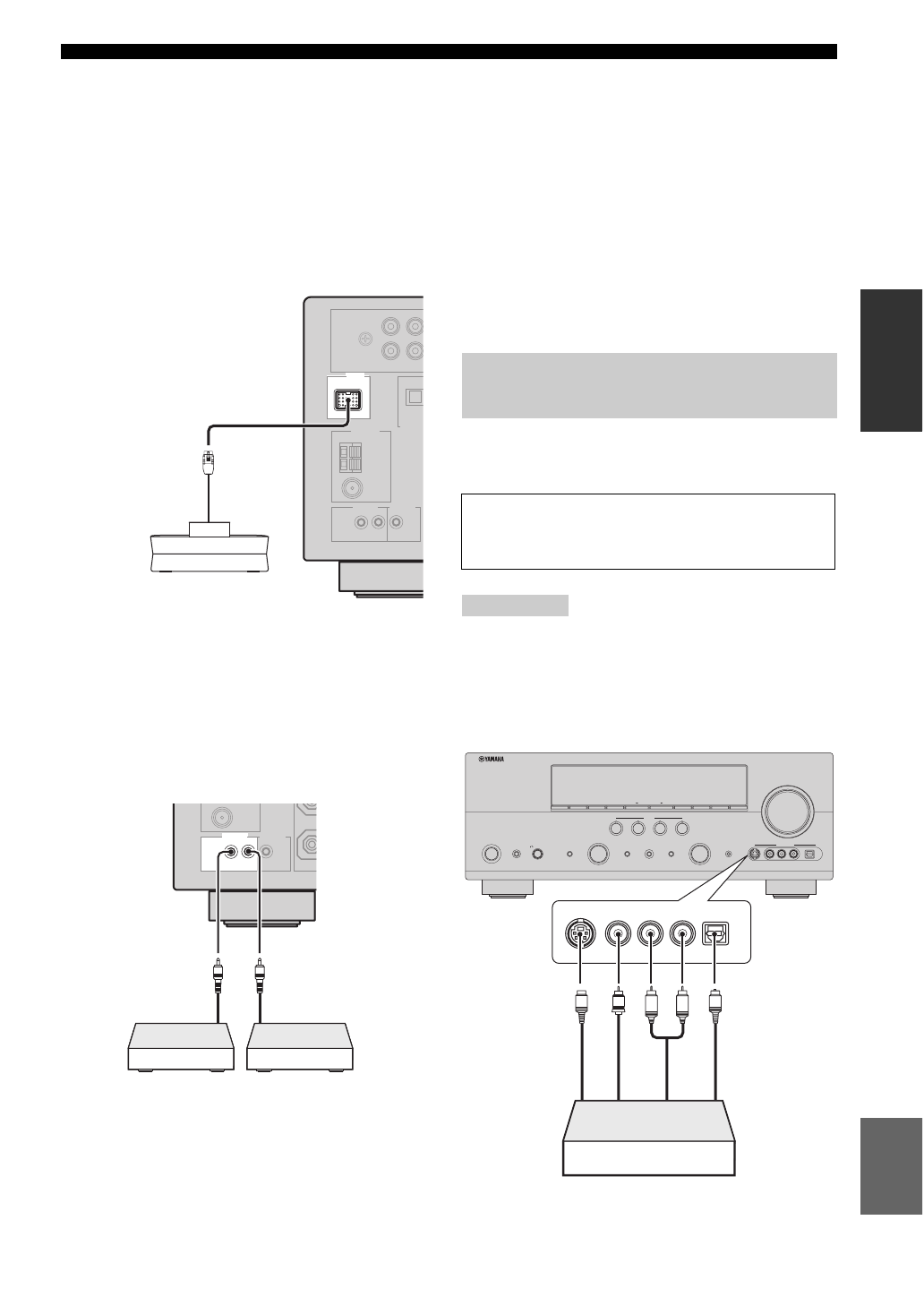

Подключение универсального дока
Yamaha для iPod

Данный аппарат оборудован терминалом DOCK на
задней панели, что позволяет подключить
универсальный док Yamaha для iPod (например, YDS-10,
продающийся отдельно), на который можно установить
iPod и управлять воспроизведением iPod через
поставляемый пульт ДУ. Подключите универсальный
док Yamaha для iPod к терминалу DOCK на задней
панели данного аппарата через предназначенный кабель.

■

Использование гнезд REMOTE IN/OUT

Если компоненты являются изделиями Yamaha и
могут передавать сигналы ДУ, подключите гнездо
REMOTE IN и гнездо REMOTE OUT к входному
и выходному гнезду ДУ через монофонические
аналоговые миникабели следующим образом.

y

•

Если компоненты имеют функцию сигналов управления
SCENE, данный аппарат может автоматически запускать
соответствующие компоненты и начать воспроизведение
при использовании одной из кнопок SCENE. Подробнее о
функции сигналов управления SCENE компонентов,
смотрите инструкции по эксплуатации.

•

Подключите гнездо REMOTE OUT данного аппарата
и входное гнездо ДУ компонентов для управления
компонентами с помощью функции SCENE.

•

Если компонент, подключенный к гнезду REMOTE
OUT, не является изделием Yamaha, установите
“SCENE IR” в меню дополнительных настроек на
“OFF” (смотрите стр. 101).

Для подключения игровой приставки или
видеокамеры к данному аппарату, используйте
гнезда VIDEO AUX на фронтальной панели.

•

Приоритет отдается аудиосигналам, поступающим на
терминал DOCK на задней панели, над сигналами,
поступающими на гнезда VIDEO AUX.

•

Для воспроизведения сигналов, поступающих на
данные гнезда, выберите параметр “V-AUX” как
источник поступающего сигнала.

DOCK

Универсальный док Yamaha

для iPod (например, YDS-10,

продающийся отдельно)

REMOTE

IN

OUT

Компонент

Yamaha

Выход ДУ

Вход ДУ

Ресивер

инфракрасного

сигнала или

компонент Yamaha

Использование гнезд VIDEO
AUX на фронтальной панели

Предупреждение

Перед выполнением подключений, обязательно
выключите звук данного аппарата и других компонентов.

Примечания

ON/OFF

MAIN ZONE

MASTER

PHONES

TONE CONTROL

PROGRAM

SPEAKERS

PRESET/TUNING

FM/AM

A/B/C/D/E

PRESET/TUNING

MEMORY

TUNING

ON/OFF

CONTROL

AUTO/MAN'L

ZONE 2

ZONE

EDIT

STRAIGHT

1

2

3

4

PURE DIRECT

SCENE

AUDIO SELECT

INPUT

VIDEO AUX

VOLUME

OPTIMIZER MIC

S VIDEO

VIDEO

AUDIO

OPTICAL

L

R

EFFECT

SILENT CINEMA

ON

OFF

R

L

OPTICAL

AUDIO

S VIDEO

VIDEO

O

V

S

L

R

Игровая консоль

или видеокамера

О

пти
че

ск

ий вых

од

В

иде

ов

ы

хо

д

S-

V

id

eo вых

од

А

уди

ов

ы

хо

д
