15
Ru
Соединения
ПОДГ
О
Т
ОВК
А
Ру
сс
кий
■
Аудиогнезда
Данный аппарат оборудован тремя типами
аудиогнезд. Подключение зависит от наличия
аудиогнезд на других компонентах.
Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговых
аудиокабеля. Подключите красные штекеры к
правым гнездам и белые штекеры к левым
гнездам.
Гнезда DIGITAL COAXIAL
Для цифровых аудиосигналов, передающихся
через коаксиальные цифровые аудиокабели.
Гнезда DIGITAL OPTICAL
Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.
•
Вы можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS. При
подключении компонентов к гнездам COAXIAL и
OPTICAL одновременно, приоритет отдается
сигналам, поступающим в гнездо COAXIAL. Все
цифровые входные гнезда совместимы с цифровыми
сигналами с частотой выборки до 96 кГц.
•
Перед подключение оптико-волоконного кабеля,
удалите колпачок от оптического гнезда. Не
выбрасывайте колпачок. Если вы не используете
оптическое гнездо, обязательно вставьте колпачок на
место. Данный колпачок предохраняет гнездо от пыли.
■
Видеогнезда
Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на видеоэкране.
Гнезда VIDEO
Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.
Гнезда S VIDEO
Для S-video сигнала, разделенных на
видеосигналы яркости (Y) и насыщенности (С),
передающихся по раздельным проводам S-video
кабелей.
Гнезда COMPONENT VIDEO
Для компонентных видеосигналов, разделенных
на видеосигналы яркости (Y) и насыщенности (P
B
,
P
R
), передающихся по раздельным проводам
компонентных видеокабелей.
y
Данный аппарат оборудован функцией преобразования
видеосигнала. Смотрите стр. 17 и 79 для подробной
информации.

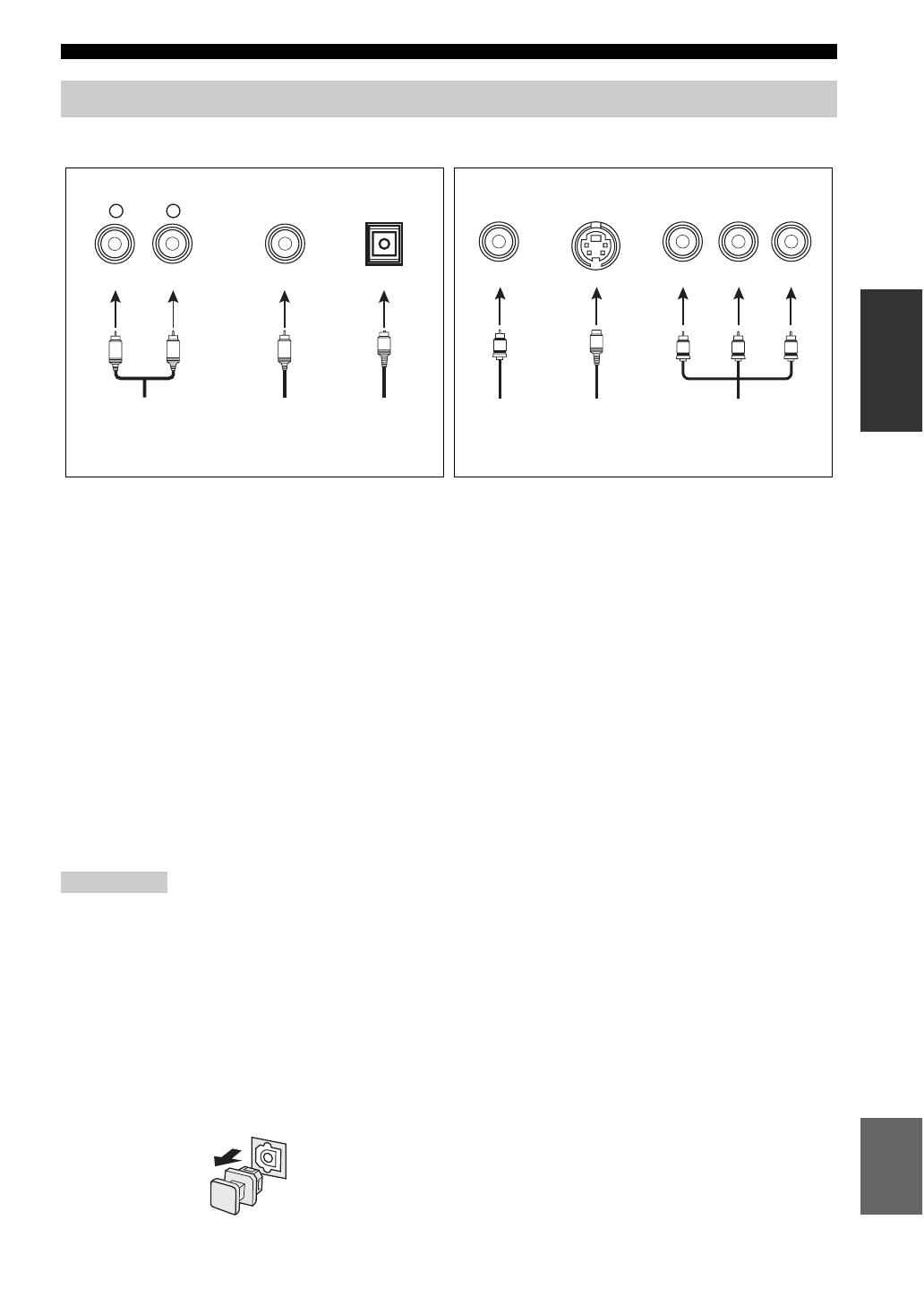

Информация о гнездах и штекерах кабелей
VIDEO
S VIDEO
COMPONENT VIDEO
Y
R
P
B
P
P
B
Y
P
R
S
V
COAXIAL
DIGITAL
AUDIO
OPTICAL
DIGITAL
R
L
C
O
R
L
Левый и правый
штекеры
аналогового
аудиокабеля
Штекер
оптического
цифрового
аудиокабеля
Штекер
коаксиальног
о цифрового
аудиокабеля
Штекер
композитного
видеокабеля
Штекер
S-видеокабеля
Штекеры
компонентного
видеокабеля
Аудиогнезда и штекеры кабелей
Видеогнезда и штекеры кабелей
(Красный)
(Белый)
(Оранжевый)
(Желтый)
(Зеленый) (Синий) (Красный)
Примечания
