 Ru

  22

■

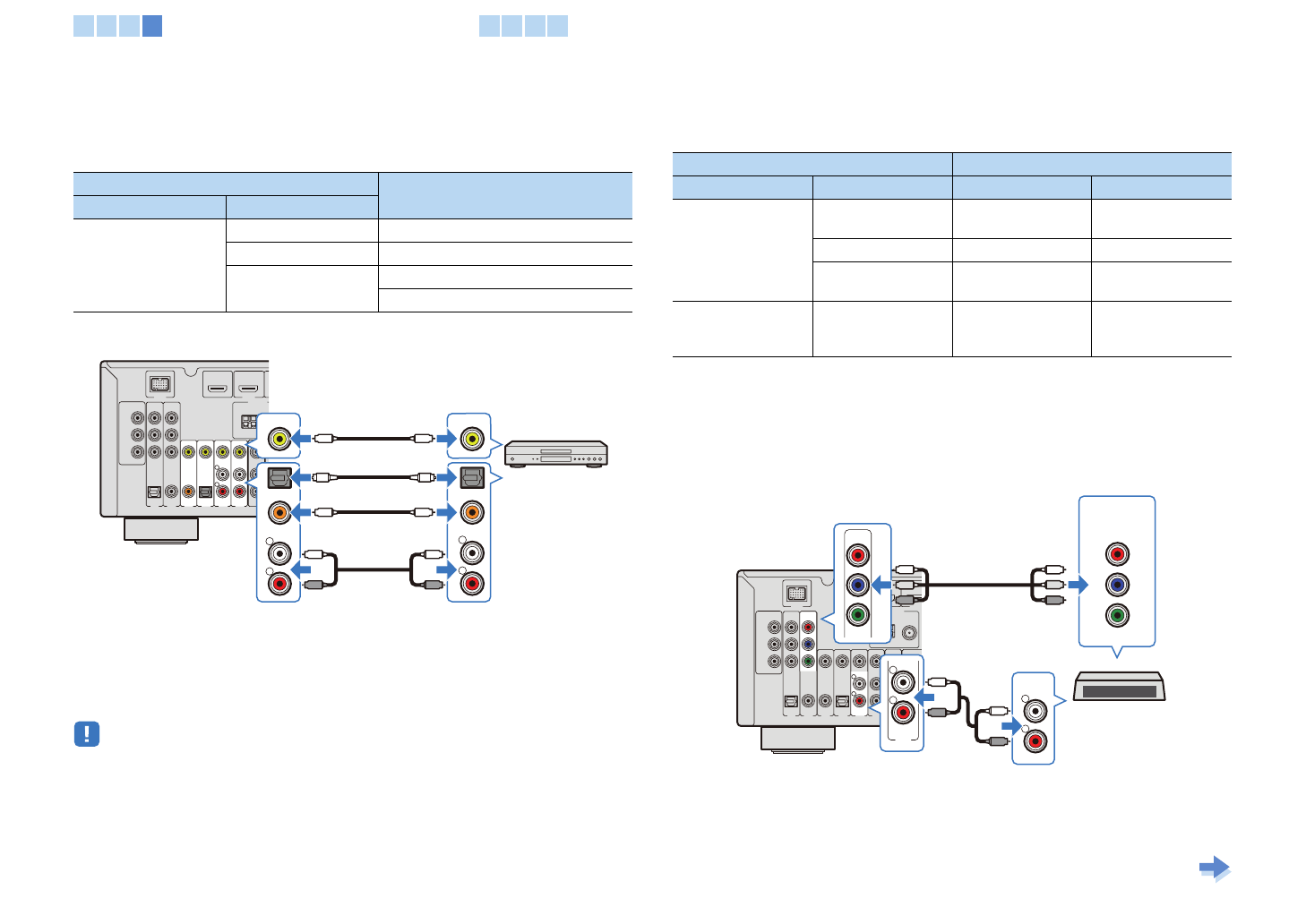

Подключение аналогового видеокабеля

Подключите видеоустройства к аппарату с помощью штекерного видеокабеля и
аудиокабеля (коаксиального кабеля, оптического кабеля или стереофонического
штекерного кабеля). Входные гнезда аппарата (AV3-6) будут различными в
зависимости от того, какие входные аудиогнезда видеоустройств используются.

Когда с помощью клавиши  AV3-6 будет выбран источник входного сигнала, аудио-
и видеосигнал с видеоустройств будет выводиться через аппарат.

• Для воспроизведения на воспроизводящем устройстве, подключенном к гнездам AV3-6 (VIDEO),

необходимо подключить телевизор к гнезду MONITOR OUT (VIDEO) (c. 20). Во время
воспроизведения переключите источник входного сигнала телевизора на источник, подключенный
к гнезду композитного видеовхода аппарата.

■

Изменение комбинации входных гнезд (видео/аудио)

Если входное гнездо аппарата не соответствует выходному гнезду видеоустройства,
выберите другое гнездо аппарата, которое соответствует гнезду видеоустройства. При
такой настройке будут доступны следующие подключения.

Необходимые настройки

В качестве примера ниже приведены настройки для подключений, в которых для
видеосигналов используется гнездо AV2 (COMPONENT VIDEO), а для
аудиосигналов - гнезда AV5 (AUDIO).

Выходное гнездо видеоустройства

Входные гнезда аппарата

Видео

Аудио

Аналоговый (видео)

Коаксиал.

AV3 (VIDEO + COAXIAL)

Оптический

AV4 (VIDEO + OPTICAL)

Аналоговый (стерео)

AV5 (VIDEO + AUDIO)

AV6 (VIDEO + AUDIO)

DOCK

HDMI 1

(BD/DVD)

P

R

P

B

Y

MONITOR OUT

AM

ANTENNA

AV 1

OPTICAL

AV 2

AV

OUT

M

COAXIAL

COMPONENT

VIDEO

HDMI OUT

ARC

VIDEO

AV 3

AV 4

AV 5

COAXIAL

(CD)

(TV)

OPTICAL

R

L

AV 6

VIDEO

R

L

COAXIAL

OPTICAL

O

O

C

C

L

R

L

R

VIDEO

V

V

COAXIAL

R

L

OPTICAL

Аппарат (вид сзади)

Аудиовыход

(цифровой оптический,

коаксиальный или аналоговый

стерео)

Гнезда AV3-6

Видеовыход

(аналоговый видеосигнал)

Видеоустройство

ИЛИ

ИЛИ

Выходные гнезда видеоустройства

Входные гнезда аппарата

Видео

Аудио

Видео

Аудио

HDMI

Оптический

HDMI 1-4

AV1 (OPTICAL)
AV4 (OPTICAL)

Коаксиал.

HDMI 1-4

AV2-3 (COAXIAL)

Аналоговый (стерео)

HDMI 1-4

AV5-6 (AUDIO)

AUDIO

Компонентный

видеосигнал

Аналоговый (стерео)

AV1-2

(COMPONENT

VIDEO)

AV5-6 (AUDIO)

AUDIO

DOCK

HDMI 1

(BD/DVD)

HDMI 2

75Ω

P

R

P

B

Y

MONITOR OUT

AM

FM

ANTENNA

VIDEO

AV 1

OPTICAL

AV 2

AV 3

AV 4

AV 6

AV

OUT

AUDIO

MONITOR O

COAXIAL

COAXIAL

(CD)

(TV)

OPTICAL

COMPONENT

VIDEO

HDMI OUT

ARC

AV 5

R

L

AUDIO

L

R

L

R

AUDIO1

AV

OUT

AV 5

R

L

R

L

P

R

P

B

Y

COMPONENT

VIDEO

P

R

P

B

Y

P

R

P

B

Y

Аппарат (вид сзади)

Видеоустройство

Аудиовыход

(Аналоговый стерео)

Гнездо AV5 (AUDIO)

Видеовыход

 (компонентный видеосигнал)

Гнездо AV2

(COMPONENT VIDEO)

Продолжение

на сл. стр.

1 2 3 4

Подключение воспроизводящих устройств

5 6 7 8
