 Ru

  14

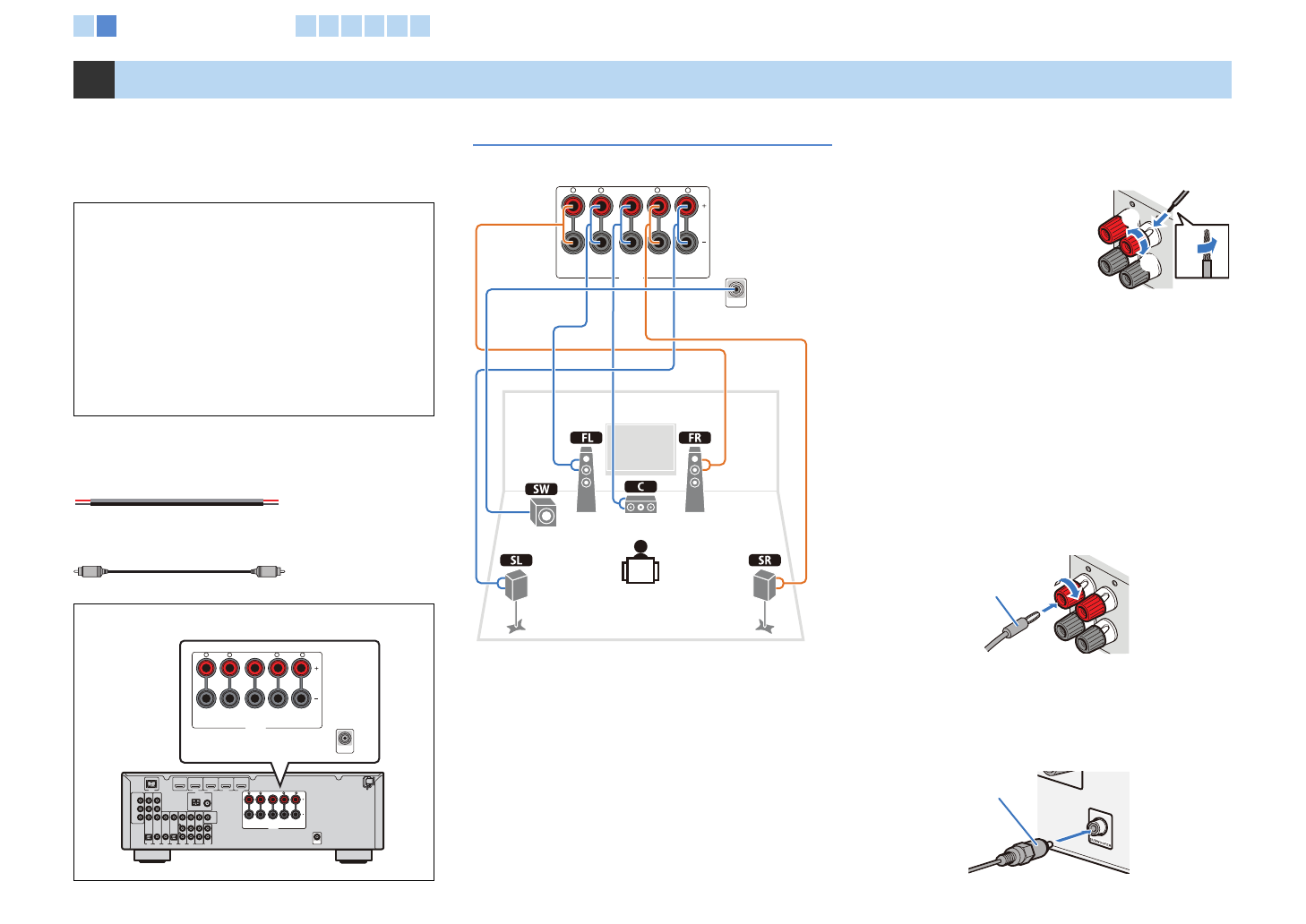

Подключите колонки к аппарату. Здесь в качестве примера примера
подключение для 5.1-канального расположения колонок. При
подключении колонок с другим количестве каналов ориентируйтесь
на подключение для 5.1-канального расположения.

Необходимые кабели (не входят в комплект поставки)

¸

Кабели колонок

по числу колонок

¸

Монофонический штекерный аудиокабель (для сабвуфера) x 1

5.1-канальное расположение колонок

■

Подключение кабелей
колонок

У каждой колонки имеется два кабеля. Один
подключается к отрицательному (-) разъему
аппарата и колонки, а другой – к положительному (+)
разъему. Кабели имеют разный цвет, чтобы их
нельзя было перепутать. Подключите черный
кабель к отрицательному (-) разъему, а другой – к
положительному (+) разъему.

c. 1

Снимите приблизительно 10 мм изоляции на
конце кабеля колонки и надежно скрутите
оголенные провода кабелей.

c. 2

Открутите
разъем на
колонке.

c. 3

Вставьте
оголенный
провод кабеля
колонки в щель
на боковой
стороне разъема. Если вставить провод в
щель на боковой стороне разъема трудно,
вставьте его в щель на нижней стороне
разъема.

c. 4

Затяните разъем.

Подключение вилки штекерного типа (за

исключением моделей для Великобритании и

Европы)

Затяните головку и вставьте вилку штекерного типа
в торец разъема.

■

Подключение сабвуфера

Для подключения сабвуфера используйте
монофонический штекерный аудиокабель.
Прежде чем подключать сабвуфер, выключите его.

2

Подключение колонок

ПРИМЕЧАНИЯ

• Перед подключением колонок извлеките из розетки

силовой кабель аппарата.

• Прежде чем подключать сабвуфер, выключите его.

• Соблюдайте осторожность, чтобы жила кабеля колонки не

касалась чего-либо и не контактировала с металлическими
деталями данного аппарата. Это может привести к повреждению
аппарата или колонок. В случае короткого замыкания цепи кабеля
колонки при включении аппарата на дисплее передней панели
появится сообщение “CHECK SP WIRES!”.

Разъемы для колонок на задней панели аппарата.

–

+

–

+

DOCK

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

75Ω

PR

PB

Y

MONITOR OUT

AM

FM

ANTENNA

VIDEO

AV 1

OPTICAL

AV 2

AV 3

AV 4

AV 5

AV 6

AV

OUT

AUDIO

COAXIAL

COAXIAL

(CD)

(TV)

OPTICAL

COMPONENT

VIDEO

FRONT

CENTER

SURROUND

SUBWOOFER

R

L

HDMI OUT

ARC

L

R

L

R

MONITOR OUT

FRONT

CENTER

SURROUND

SUBWOOFER

L

R

L

R

SPEAKERS

SPEAKERS

SPEAKERS

FRONT

CENTER

SURROUND

SUBWOOFER

L

R

L

R

Аппарат (вид сзади)

FRO

NT

3

2

4

1

+ (красный)

- (черный)

FRO

NT

Банановый штекер

Монофонический

штекерный аудиокабель

1 2

Подключение колонок

3 4 5 6 7 8
