Ru
20
■

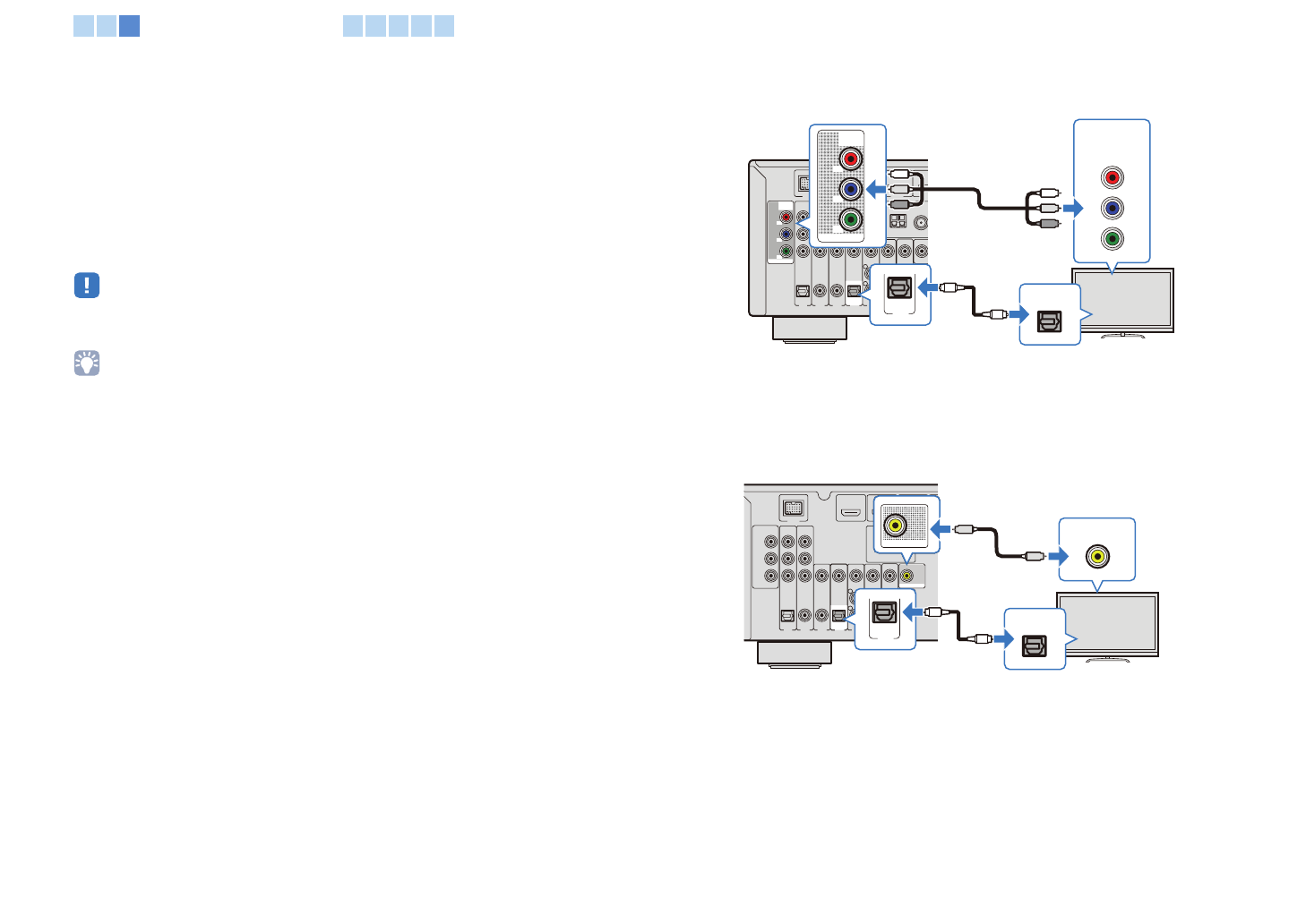

Способ подключения 4
Входящие видеосигналы воспроизводящего устройства, которые подаются на
аналоговые входные видеогнезда (COMPONENT VIDEO или VIDEO), выводятся
на телевизор через гнезда MONITOR OUT того же типа.
Подключите телевизор к гнезду MONITOR OUT того же типа, что и аналоговые
входные видеогнезда, к которым подключено воспроизводящее устройство, в
соответствии с типом входного гнезда вашего телевизора.
Путем переключения источника входного сигнала на “AV4” с помощью клавиши
AV4 пульта ДУ или SCENE (ТV) звуковой сигнал телевизора выводится через
аппарат.
• Если телевизор подключен кабелем, отличным от кабеля HDMI, управление с использованием
экрана телевизора (настройка аппарата, управление iPod или устройствами USB) невозможно.
• Если гнездо AV4 используется другим устройством или другим разъемом, за исключением случаев,
когда используется гнездо OPTICAL (с оптическим кабелем), для входящего аудосигнала с
телевизора, выберите для подключения другое гнездо (любое из гнезд AV1-6 или AUDIO). Также
задайте настройки входных устройств SCENE (TV) (c. 32).
Подключение COMPONENT VIDEO (с помощью компонентного кабеля)
Подключение VIDEO (с помощью штекерного видеокабеля)
DOCK
HDMI 1
(BD/DVD)
HDM
75Ω
AM
FM
ANTENNA
VIDEO
AV 1
OPTICAL
AV 2
AV 3
AV 5
AV 6
AV
OUT
AUDIO
MONITO
COAXIAL
COAXIAL
(CD)
R
L
HDMI OUT
ARC
P
R
P
B
Y
MONITOR OUT
COMPONENT
VIDEO
AV 4
(TV)
OPTICAL
AUDIO1
AV 6
AV
OUT
AV 4
(TV)
OPTICAL
OPTICAL
O
O
P
R
P
B
Y
COMPONENT
VIDEO
P
R
P
B
Y
P
R
P
B
Y
MONITOR OUT
COMPONENT
VIDEO
P
R
P
B
Y
Аппарат (вид сзади)
Гнездо MONITOR OUT
(COMPONENT VIDEO)
Аудиовыход
(цифровой оптический)
Гнездо AV4
(OPTICAL)
TB
Видеовход
(компонентный видеосигнал)
DOCK
HDMI 1
(BD/DVD)
HDMI 2
75Ω
P
R
P
B
Y
MONITOR OUT
AM
FM
ANTENNA
VIDEO
AV 1
OPTICAL
AV 2
AV 3
AV 4
AV 5
AV 6
AV
OUT
AUDIO
COAXIAL
COAXIAL
(CD)
(TV)
OPTICAL
COMPONENT
VIDEO
R
L
HDMI OUT
ARC
MONITOR OUT
VIDEO
V
V
MONITOR OUT
AV 4
(TV)
OPTICAL
AUDIO1
AV 6
AV
OUT
AV 4
(TV)
OPTICAL
OPTICAL
O
O
Аппарат (вид сзади)
Гнездо MONITOR OUT
(VIDEO)
Видеовход
(аналоговый видеосигнал)
Аудиовыход
(цифровой оптический)
Гнездо AV4
(OPTICAL)
TB
1 2 3
4 5 6 7 8
