27

03

Подключение оборудования

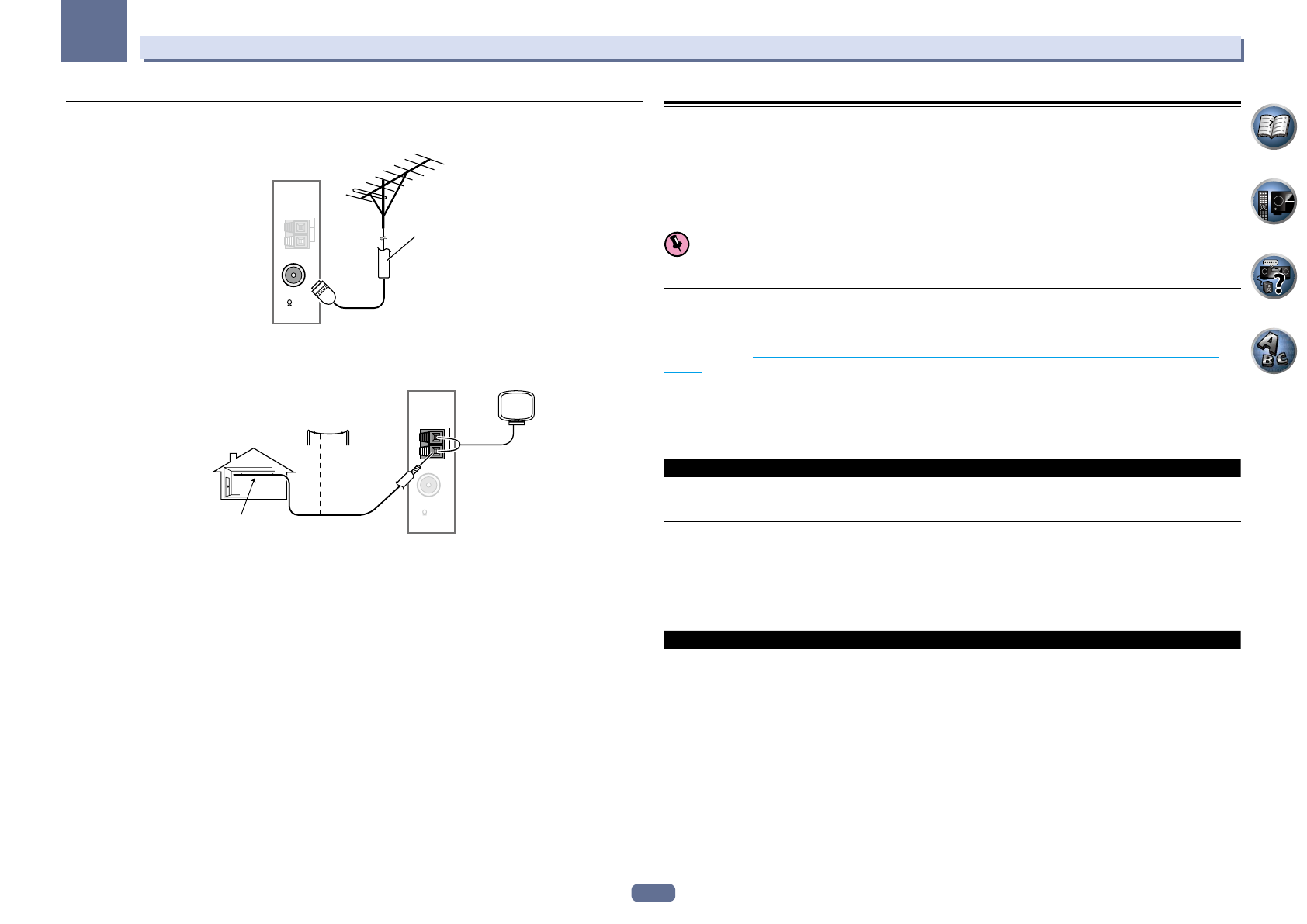

Подключение внешних антенн

Для улучшения приема в диапазоне FM, подключите внешнюю антенну FM к

FM UNBAL 75

W

.

ANTENNA

FM UNBAL

75

AM LOOP

75

Ω

 коаксиальный кабель

Для улучшения приема в диапазоне AM подключите к разъемам

AM LOOP

 провод длиной от 5 м дo 6 м с

виниловой изоляцией, не отсоединяя прилагаемую рамочную антенну AM.

Для наилучшего качества приема подвесьте ее горизонтально снаружи.

ANTENNA

FM UNBAL

75

AM LOOP

Внешняя антенна

Комнатная антенна

(провод с виниловым покрытием)

5 m до 6 m

Настройка MULTI-ZONE

Данный ресивер может может обеспечивать питанием до двух независимых систем в отдельных комна

-

тах после того, как выполнены соответствующие подключения MULTI-ZONE.

В двух зонах можно одновременно воспроизводить различные источники, или, в зависимости от потреб

-

ностей, можно также воспроизводить один источник. Питание на основную зону и под-зону подается

раздельно (питание основной зоны может быть отключено, в то время как в под-зоне включено), и под-

зона может управляться от пульта ДУ или органов управления передней панели.

 Важное предупреждение

Для модели VSX-922 невозможно подключать телевизионный монитор в под-зоне.

Выполнение подключений MULTI-ZONE

Данные подключения возможны, если имеются громкоговорители для под-зоны (

ZONE 2

). Также потре

-

буется отдельный усилитель, если терминалы громкоговорителей не используются для под-зоны

(Подробнее см.

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)

 на

стр.

28

).

При использовании VSX-1122 для под-зоны также можно подключить телевизор.

Опции прослушивания MULTI-ZONE

В следующей таблице отображены сигналы, выводящиеся на ZONE 2:
Для VSX-1122

Под-зона

Доступные функции входа

ZONE 2

DVD

,

SAT/CBL

,

DVR/BDR

,

INTERNET RADIO

,

MEDIA SERVER

,

FAVORITES

,

iPod/USB

,

TV

,

CD

,

TUNER

,

ADAPTER PORT

(Выводит аналоговые аудиосигналы, композитные видеосигналы.)

!

  Невозможно выполнить конвертирование аудио и видеосигналов, поступающих от входных терминалов

HDMI

, циф

-

ровых входных терминалов (

OPTICAL

 и

COAXIAL

) и входных терминалов

COMPONENT VIDEO

 для последующего

вывода на ZONE 2.

!

  При выборе любого из входов

INTERNET RADIO

,

MEDIA SERVER

,

FAVORITES

,

iPod/USB

 или

ADAPTER PORT

 в основной

зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет выбрать

другие входы, не указанные здесь.)

Для VSX-922

Под-зона

Доступные функции входа

ZONE 2

DVD

,

SAT/CBL

,

DVR/BDR

,

TV

,

CD

,

TUNER

,

ADAPTER PORT

(Выводит только аналоговые аудиосигналы.)

!

  Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов

HDMI

или цифровых входных терминалов (

OPTICAL

 и

COAXIAL

) для последующего вывода на ZONE 2.
