19

03

Подключение оборудования

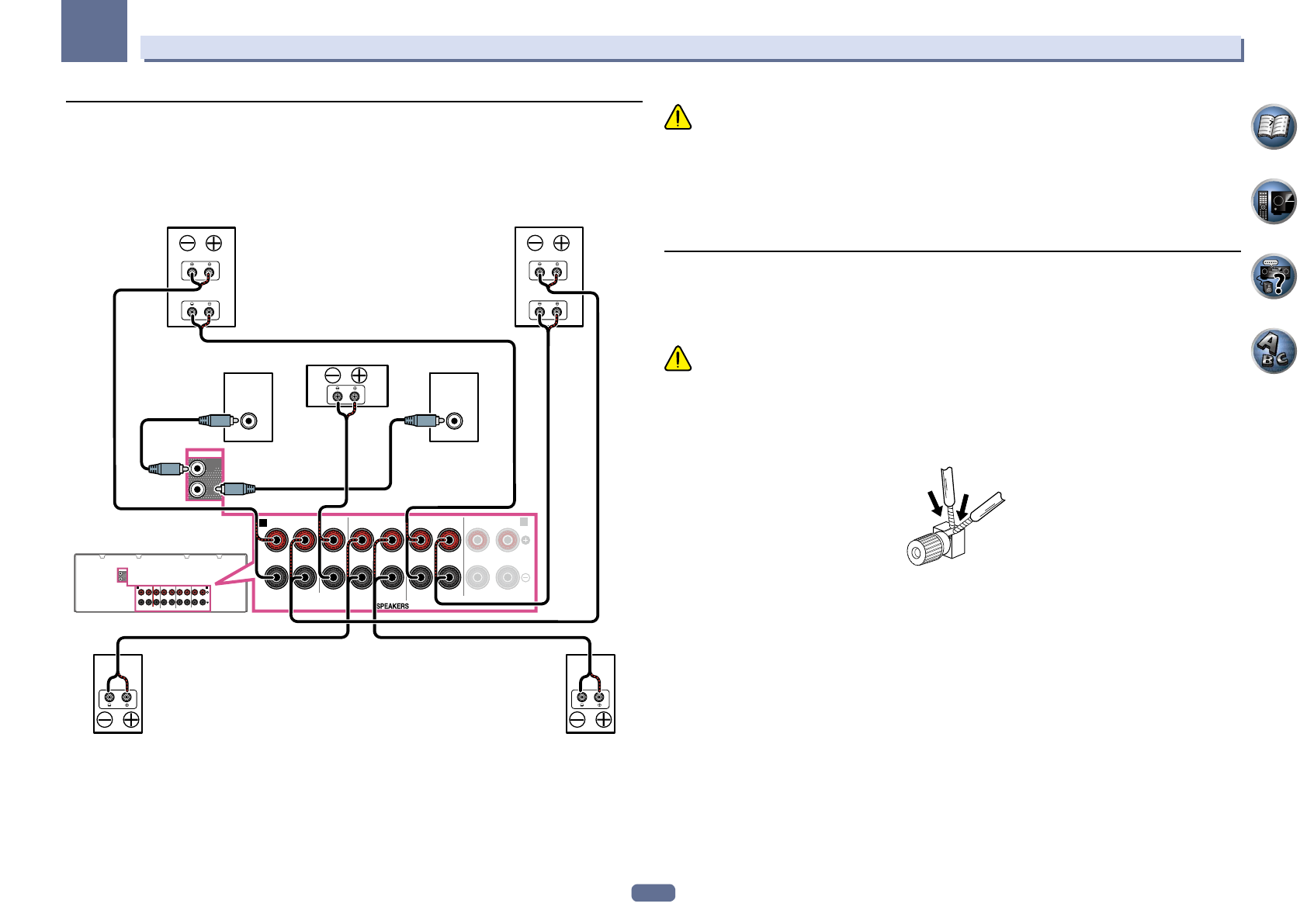

Двухполосное усиление громкоговорителей

Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной

головки громкоговорителей к различным усилителям для лучшего срабатывания кроссовера. Для этого

используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдель

-

ные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа

используемых громкоговорителей.

PRE OUT

SPEAKERS

A

1

2

FRONT HEIGHT / WIDE /

SURROUND BACK / ZONE 2

SURROUND

CENTER

FRONT

R

L

R

L

R

L

R

L

(Single)

B

SUB

WOOFER

A

FRONT HEIGHT / WIDE /

SURROUND BACK / ZONE 2

SURROUND

CENTER

FRONT

R

L

R

L

R

L

R

L

(Single)

B

PRE OUT

1

2

SUB

WOOFER

LINE LEVEL

INPUT

LINE LEVEL

INPUT

High

Low

High

Low

Передний правый

Передний левый

Громкоговоритель, совместимый с
двухполосным усилением

Низкочастотный
громкоговоритель 1

Низкочастотный
громкоговоритель 2

Громкоговоритель, совместимый с

двухполосным усилением

Центральный

Правый объемного звучания

Левый объемного звучания

 ПРЕДУПРЕЖДЕНИЕ

!

  Большинство громкоговорителей с терминалами

High

 и

Low

 имеют две металлические пластины,

соединяющие терминалы

High

 и

Low

. При двухполосном усилении громкоговорителей данные пла

-

стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол

-

нительной информации см. руководство для громкоговорителя.

!

  Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,

что при подключении двухполосного усиления он не снят. Это может привести к повреждению

громкоговорителей.

Двухпроводное подключение громкоговорителей

Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они под

-

держивают двухполосное усиление.

!

  При использовании данных подключений, настройка

Speaker System

 не производит никакого

эффекта.

 ПРЕДУПРЕЖДЕНИЕ

!

  Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.

!

  Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух

-

полосного усиления, показанные выше.

%

  Для двухпроводного подключения громкоговорителя подключите два кабеля

громкоговорителя к разъему громкоговорителя на ресивере.
