22
03

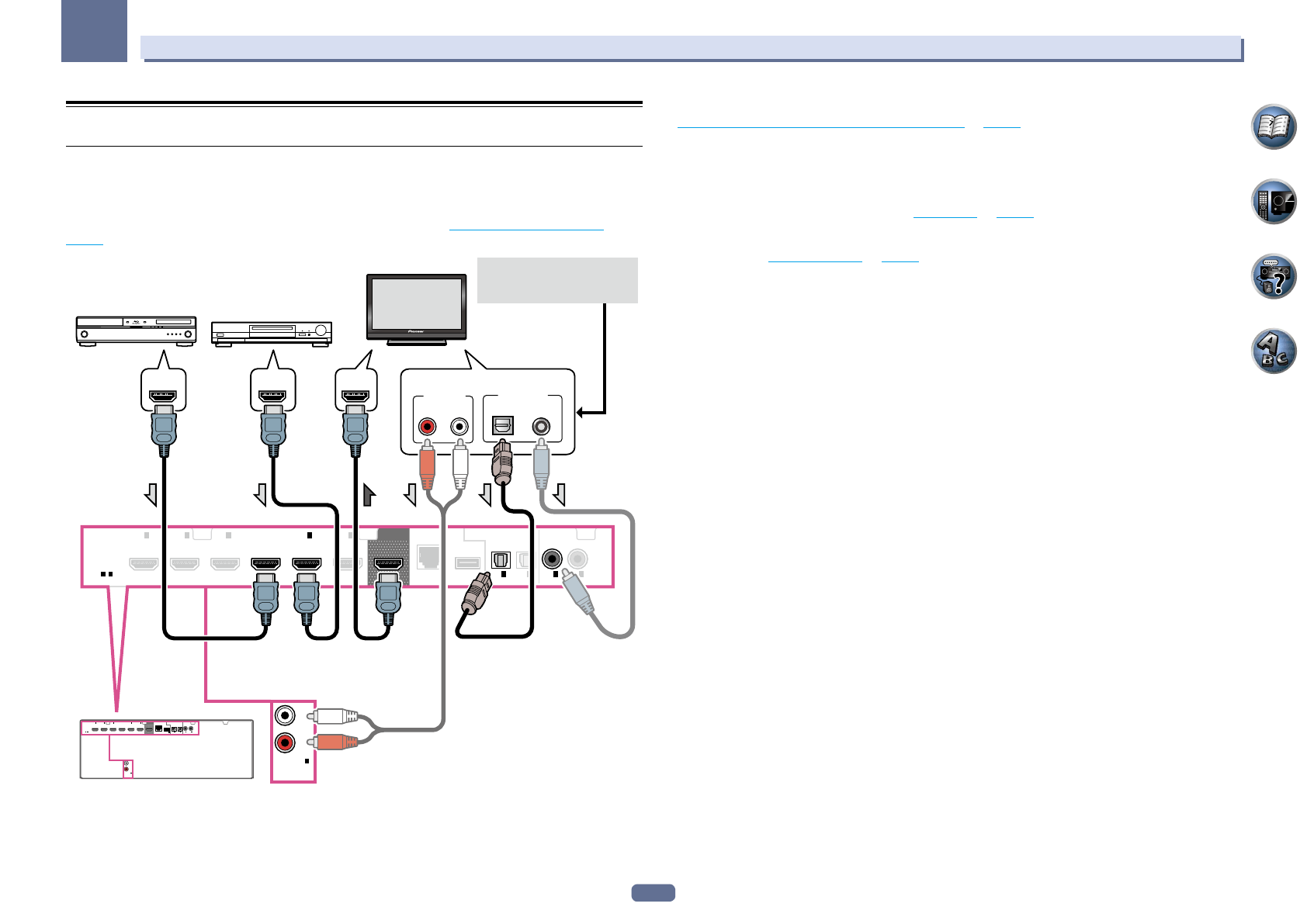

Подключение оборудования
Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков
(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию
Control
через HDMI, можно
будет воспользоваться удобствами функции
Control
через HDMI (см.
Функция Control через HDMI
на
стр.
56
).
HDMI
R
L
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
ASSIGNABLE
-
ANALOG IN
IN
IN
(DVD)
(SAT/CBL)
(DVR/BDR)
(CD)
(TV)
DC OUTPUT
for WIRELESS LAN
(DVR/BDR)
1
IN
2
IN
1
IN
2
(DVD) (SAT/CBL)
IN
1
IN
2
IN
BD IN
3
IN
4
IN
OUT
LAN (10/100)
6
1 6
ASSIGNABLE
1
(OUTPUT 5 V
0.6 A MAX)
HDMI
R
L
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
ASSIGNABLE
-
ANALOG IN
IN
IN
(DVD)
(SAT/CBL)
(DVR/BDR)
(CD)
(TV)
(DVR/BDR)
1
IN
2
IN
1
IN
2
(DVD)
(SAT/CBL)
IN
1
IN
2
IN
BD IN
3
IN
4
IN
OUT
6
1 6
ASSIGNABLE
1
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
Монитор, совместимый с
HDMI/DVI
Выберите один
!
Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.
Подключение проигрывателя DVD без выхода HDMI
на
стр.
23
).
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели.
—
Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер
через терминал
HDMI OUT
, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите
ARC
в
HDMI Setup
на
ON
(см.
HDMI Setup
на
стр.
57
).
—
При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA
потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен
телевизор (см.
Меню Input Setup
на
стр.
35
).
