18

03

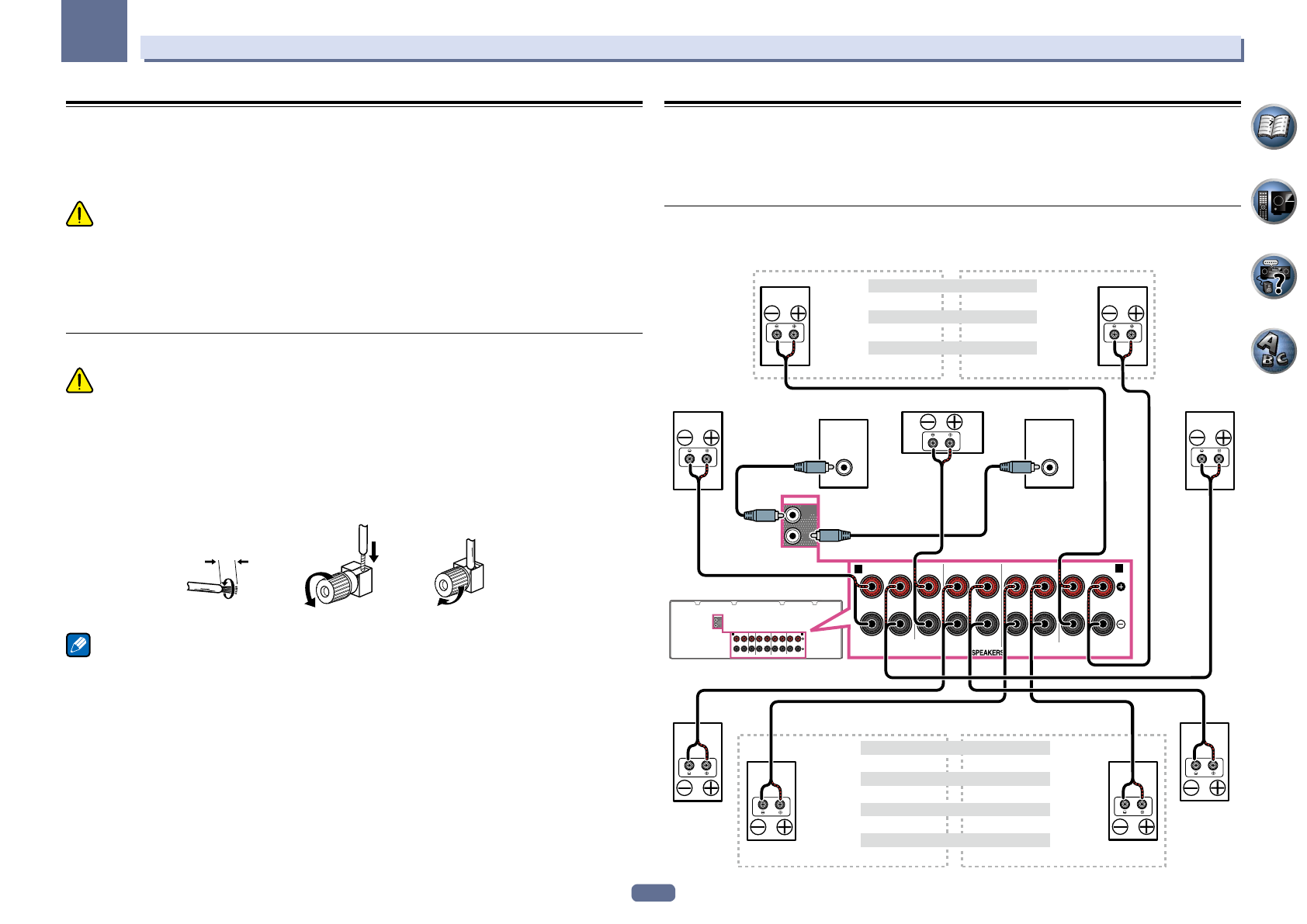

Подключение оборудования

Подключение громкоговорителей

Подключение каждого громкоговорителя к ресиверу предусматривает подключение к положительному

(+) и отрицательному (–) терминалам. Убедитесь в том, что они совпадают с терминалами на самих

громкоговорителях.

Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 6

W

 до 16

W

.

 ПРЕДУПРЕЖДЕНИЕ

!

  Данные терминалы громкоговорителей содержат

ОПАСНОЕ ДЛЯ ЖИЗНИ

 напряжение. Во избежание

риска электрошока при подключении или отсоединении кабелей громкоговорителей, перед прикосно

-

вением к любым неизолированным частям, отсоедините кабель питания.

!

  Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в тер

-

минал громкоговорителя до конца. В случае прикосновения оголенного провода громкоговорителя к

задней панели питание в качестве меры предосторожности может отключиться.

Подключение зачищенным проводом

 ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что все громкоговорители надежно установлены. При этом не только улучшается качество

звучания, но и уменьшается риск повреждения устройства или получения травмы в результате падения

громкоговорителей, вызванного внешними воздействиями, например землетрясением.

1  Скрутите оголенные жилы провода.
2  Освободите терминал и вставьте оголенный провод.
3  Закрутите терминал.

1

2

3

10 mm

 Примечание

!

  О подключении противоположных концов кабелей громкоговорителей к самим громкоговорителям см.

документацию к ним.

!

  Для подключения низкочастотного громкоговорителя используйте кабель RCA. Подключение с помо

-

щью колоночных кабелей невозможно.

!

  При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно

подключить к терминалу

SUBWOOFER 2

. Подключение двух низкочастотных громкоговорителей уси

-

ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком

случае оба низкочастотных громкоговорителя дают одинаковое звучание.

Установка акустической системы

Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые

громкоговорители объемного звучания всегда нужно подключать в паре, однако при желании можно

подключить только один задний громкоговоритель объемного звучания (к терминалу левого заднего

громкоговорителя объемного звучания).

Стандартное подключение объемного звучания

PRE OUT

SPEAKERS

A

1

2

FRONT HEIGHT / WIDE /

SURROUND BACK / ZONE 2

SURROUND

CENTER

FRONT

R

L

R

L

R

L

R

L

(Single)

B

SUB

WOOFER

A

FRONT HEIGHT / WIDE /

SURROUND BACK / ZONE 2

SURROUND

CENTER

FRONT

R

L

R

L

R

L

R

L

(Single)

B

PRE OUT

1

2

SUB

WOOFER

LINE LEVEL

INPUT

LINE LEVEL

INPUT

Терминалы передних верхних громкоговорителей также могут использоваться
для передних боковых громкоговорителей и громкоговорителей В.

Передние верхние громкоговорители

Передний верхний правый

Передний верхний левый

Передние боковые громкоговорители

Передний боковой правый

Передний боковой левый

Громкоговорители B

Громкоговоритель B - правый

Громкоговоритель B - левый

Передний

правый

Центральный

Низкочастотный

громкоговоритель 2

Низкочастотный

громкоговоритель 1

Передний

левый

Задние терминалы объемного звучания
могут также использоваться для ZONE 2.

Левый

объемного

звучания

5,2-канальная настройка объемного звучания

Не подключены

Не подключены

6,2-канальная настройка объемного звучания

Не подключены

Задний объемного звучания

7,2-канальная настройка объемного звучания

Правый задний объемного звучания

Левый задний объемного звучания

Настройка ZONE 2

ZONE 2 - Правый

ZONE 2 - Левый

Правый

объемного

звучания
