26

03

Подключение оборудования

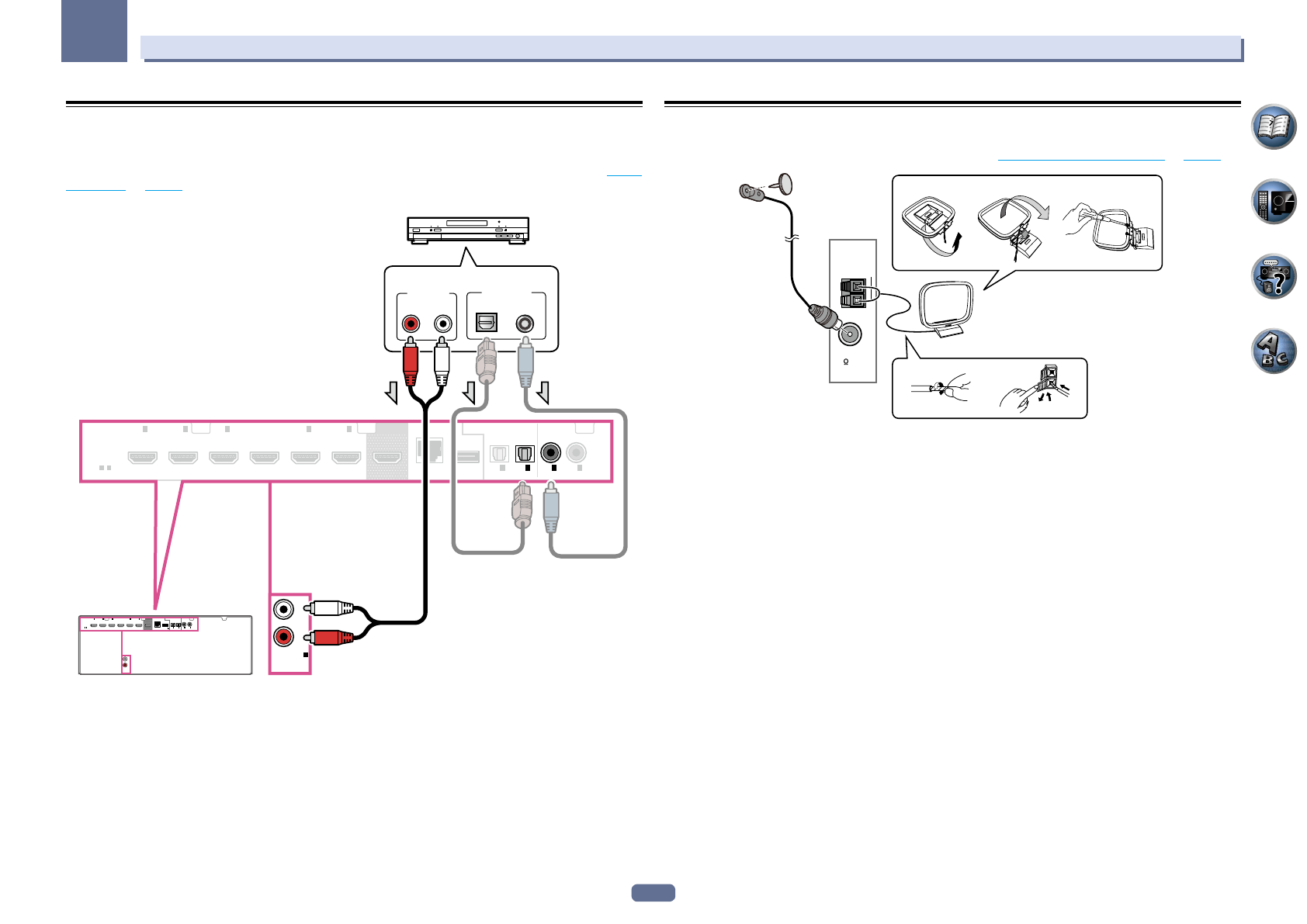

Подключение других аудиокомпонентов

Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио

-

компоненты для воспроизведения.

При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также

Меню

Input Setup

 на

стр.

35

).

HDMI

OPTICAL

COAXIAL

ASSIGN-

ABLE

ASSIGNABLE

ASSIGNABLE

-

IN

(DVD)

(SAT/CBL)

(DVR/BDR)

(TV)

DC OUTPUT

for WIRELESS LAN

(DVR/BDR)

1

IN

2

IN

1

IN

2

(DVD) (SAT/CBL)

IN

1

IN

2

IN

BD IN

3

IN

4

IN

OUT

LAN (10/100)

6

1 6

(OUTPUT 5 V
   0.6 A MAX)

HDMI

OPTICAL

COAXIAL

ASSIGN-

ABLE

ASSIGNABLE

ASSIGNABLE

-

IN

(DVD)

(SAT/CBL)

(DVR/BDR)

(TV)

(DVR/BDR)

1

IN

2

IN

1

IN

2

(DVD)

(SAT/CBL)

IN

1

IN

2

IN

BD IN

3

IN

4

IN

OUT

6

1 6

R

L

ANALOG IN

IN

(CD)

ASSIGNABLE

1

R

L

ANALOG IN

IN

(CD)

ASSIGNABLE

1

DIGITAL OUT

COAXIAL

OPTICAL

ANALOG

R

L

AUDIO OUT

Проигрыватель CD, др.

Выберите один

!

  Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным

предварительным усилителем с фонокорректором), подключите его тогда к входам

ANALOG IN 1

(CD)

.

Подключение антенн AM/FM

Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения при

-

ема и качества звучания, подключите внешние антенны (см.

Подключение внешних антенн

 на

стр.

27

).

ANTENNA

FM UNBAL

75

AM LOOP

1

3

a

b

c

4

5

2

1  Снимите предохранительные щитки с контактов антенны AM.
2  Откройте защитные выступы, вставьте по одному проводу в каждый разъем до

конца, затем отпустите выступы для фиксации проводов антенны AM.
3  Прикрепите рамочную антенну AM к специальной стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (

рис. а), затем закрепите

рамочную антенну на стойке с помощью зажима (

рис. b).

!

  Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к

поверхности с помощью винтов (

рис. c), а затем закрепите антенну на стойке. Убедитесь в качестве

приема.

4  Установите антенну AM на плоскую поверхность и в направлении наилучшего

приема.
5  Подключите проволочную антенну FM к розетке антенны FM.

Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или

дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
