Подключение оборудования

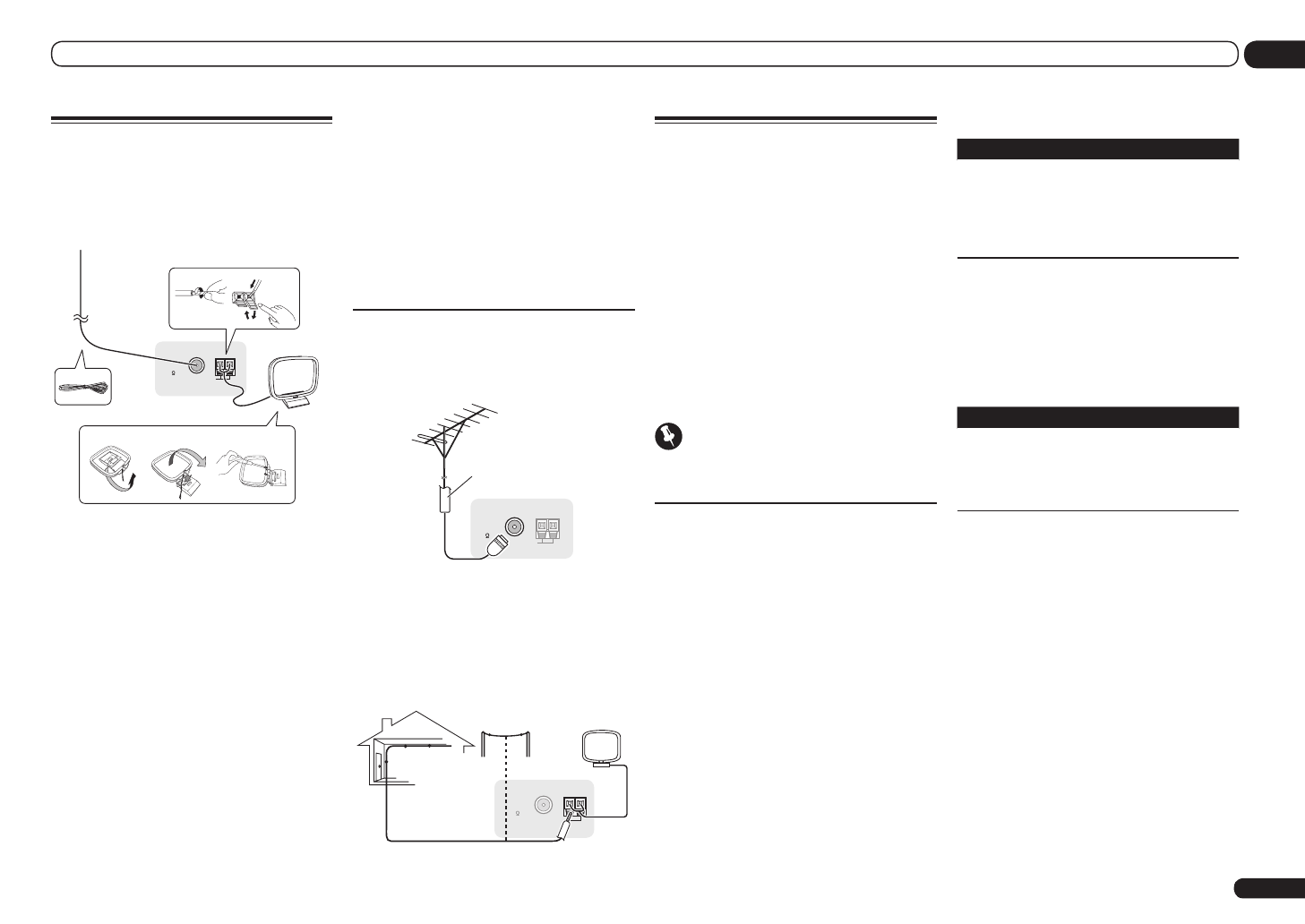

Подключение антенн AM/FM

Подключите рамочную антенну АМ и про-

волочную антенну FM, как показано ниже.

Для улучшения приема и качества звуча-

ния, подключите внешние антенны (см.

Подключение внешних антенн на стр. 21 ).

F

M UNBAL

75

AM LOOP

ANTENNA

3

1

4

fig. a

fig. b

fig. c

5

2

1  Снимите предохранительные щитки

с контактов антенны AM.
2  Откройте защитные выступы,

вставьте по одному проводу в каждый

разъем до конца, затем отпустите

выступы для фиксации проводов

антенны AM.
3  Прикрепите рамочную антенну AM к

специальной стойке.

Чтобы прикрепить антенну к стойке, ото-

гните стойку в направлении стрелки (

рис.

а), затем закрепите рамочную антенну на

стойке с помощью зажима (

рис. б).

!

  Чтобы установить антенну AM на стене

или другой поверхности, сначала

прикрепите стойку к поверхности с

помощью винтов (

рис. в), а затем

закрепите антенну на стойке. Убедитесь в

качестве приема.

4  Установите антенну AM на плоскую

поверхность и в направлении

наилучшего приема.
5  Подключите проволочную антенну

FM к розетке антенны FM.

Чтобы улучшить прием, полностью вытя-

ните проволочную антенну FM и прикре-

пите ее к стене или дверной раме. Не допу-

скайте, чтобы антенна свешивалась или

спутывалась.

Подключение внешних антенн

Для улучшения приема в диапазоне FM,

подключите внешнюю антенну FM к

FM

UNBAL 75

W

.

F

M UNBAL

75

AM LOOP

ANTENNA

75 Ω коаксиальный
кабель

Для улучшения приема в диапазоне AM

подключите к разъемам

AM LOOP

 провод

длиной от 5 м дo 6 м с виниловой изоля-

цией, не отсоединяя прилагаемую рамоч-

ную антенну AM.

Для наилучшего качества приема подвесьте

ее горизонтально снаружи.

F

M UNBAL

75

AM LOOP

ANTENNA

Внешняя антенна

Комнатная антенна

(провод с виниловым

покрытием)

5 m до 6 m

Настройка MULTI-ZONE

Данный ресивер может может обеспечи-

вать питанием до двух независимых систем

в отдельных комнатах после того, как

выполнены соответствующие подключения

MULTI-ZONE.

В двух зонах можно одновременно воспро-

изводить различные источники, или, в зави-

симости от потребностей, можно также вос-

производить один источник. Питание на

основную зону и под-зону подается раз-

дельно (питание основной зоны может быть

отключено, в то время как в под-зоне вклю-

чено), и под-зона может управляться от

пульта ДУ или органов управления перед-

ней панели.

 Важное предупреждение

Для модели VSX-921 невозможно подклю-

чать телевизионный монитор в под-зоне.

Выполнение подключений

MULTI-ZONE

Данные подключения возможны, если име-

ются отдельный телевизор и громкоговори-

тели для под-зоны (

ZONE 2

). Также потребу-

ется отдельный усилитель, если

Настройка

MULTI-ZONE с использованием терминалов

громкоговорителей (ZONE 2) на стр. 22 не

используется для под-зоны.

Опции прослушивания MULTI-ZONE

В следующей таблице отображены сиг-

налы, выводящиеся на ZONE 2:

Для VSX-1021

Под-зона Доступные функции входа

ZONE 2

DVD

,

TV/SAT

,

DVR/BDR

,

VIDEO

,

HOME MEDIA GALLERY

,

iPod/USB

,

CD

,

CD-R/TAPE

,

TUNER

,

ADAPTER

PORT

(Выводит аналоговые аудиосиг-
налы, композитные видеосигналы.)

Невозможно выполнить понижающее

преобразование аудио и видеосигна-

лов, поступающих от входных термина-

лов

HDMI

, цифровых входных терминалов

(

OPTICAL

 и

COAXIAL

) и входных термина-

лов

COMPONENT VIDEO

 для последующего

вывода на ZONE 2.

Для VSX-921

Под-зона Доступные функции входа

ZONE 2

DVD

,

TV/SAT

,

DVR/BDR

,

VIDEO 1

,

VIDEO 2

,

CD

,

CD-R/TAPE

,

TUNER

,

ADAPTER PORT

(Выводит только аналоговые ауди-
осигналы.)

Невозможно выполнить понижающее пре-

образование аудиосигналов, поступаю-

щих от входных терминалов

HDMI

 или циф-

ровых входных терминалов (

OPTICAL

 и

COAXIAL

) для последующего вывода на

ZONE 2.

Настройка первичной под-зоны

MULTI-ZONE (ZONE 2)

1  Подключите отдельный усилитель

к гнездам

AUDIO ZONE 2 OUT

 на данном

ресивере.

Требуется пара громкоговорителей, под-

ключенных к усилителю под-зоны, как пока-

зано на следующей иллюстрации.
