Подключение оборудования

Выбор системы

громкоговорителей

Данный аппарат позволяет создавать раз-

личные системы объемного звучания в

соответствии с количеством имеющихся

громкоговорителей.

!

  Обязательно подключите

громкоговорители к передним левому и

правому каналам (

L

 и

R

).

!

  Можно также подключить только один из

задних громкоговорителей объемного

звучания (

SB

) или вообще не подключать

их.

Выберите одну из схем [A] - [E] ниже.

 Важное предупреждение

!

  Настройка

Speaker System

 должна

быть выполнена при использовании

любых подключений, показанных ниже,

за исключением [А] (см.

Настройка

акустической системы на стр. 71 ).

!

  Звучание не выводится одновременно

от передних верхних, передних боковых

громкоговорителей, громкоговорителей

В и задних громкоговорителей

объемного звучания. Воспроизводящие

громкоговорители различаются в

зависимости от входного сигнала или

режима прослушивания.

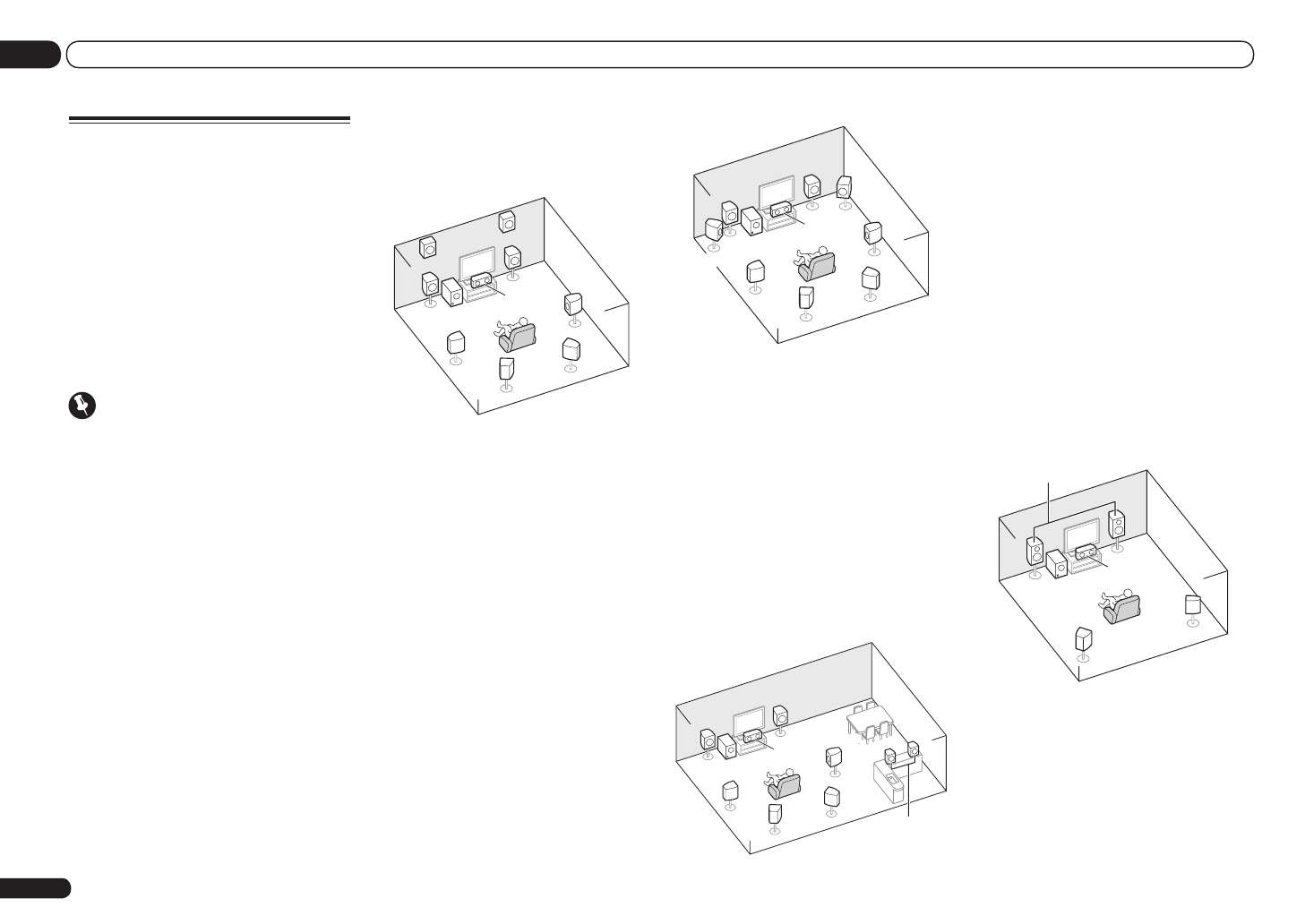

[A] 7.1-канальная система объемного

звучания (передние верхние)

*Настройка по умолчанию

!

  Настройка

Speaker System

:

Normal(SB/FH)

S L

L

F H L

S W

C

R

F H R

S R

S B L

S B R

В 7.1-канальной системе объемного звуча-

ния подключаются левый и правый перед-

ние громкоговорители (

L

/

R

), централь-

ный громкоговоритель (

C

), левый и правый

передние верхние громкоговорители (

FHL

/

FHR

), левый и правый громкоговорители

объемного звучания (

SL

/

SR

), задние левый и

правый громкоговорители объемного звуча-

ния (

SBL

/

SBR

) и низкочастотный громкогово-

ритель (

SW

).

Невозможно одновременно выводить зву-

чание от передних верхних или передних

боковых громкоговорителей и задних гром-

коговорителей объемного звучания.

Данная система объемного звучания вос-

производит более реалистичное звучание

сверху.

[B] 7.1-канальная система объемного

звучания (передние боковые)

!

  Настройка

Speaker System

:

Normal(SB/FW)

FWR

FWL

S L

L

S W

C

R

S R

S B L

S B R

В данной схеме левый и правый передние

верхние громкоговорители в [A] заменяются

левым и правым передними боковыми гром-

коговорителями (

FWL

/

FWR

).

Невозможно одновременно выводить зву-

чание от передних верхних или передних

боковых громкоговорителей и задних гром-

коговорителей объемного звучания.

Данная система объемного звучания вос-

производит более широкое реалистичное

звучание.

[C] 7.1-канальная система

объемного звучания и подключение

Громкоговорителей B

!

  Настройка

Speaker System

:

Speaker B

S L

L

S

W

C

R

SR

SB L

SB R

L

R

Speaker B

Данные подключения позволяют одно-

временно прослушивать 5.1-канальное

объемное звучание в основной зоне и сте-

реофоническое воспроизведение того же

источника от громкоговорителей В. Те-же

самые подключения также позволяют вос-

производить 7.1- канальное объемное зву-

чание в основной зоне, когда громкоговори-

тели В не используются.

[D] 5.1-канальная система

объемного звучания и подключение

переднего двухполосного усиления

(высококачественное объемное

звучание)

!

  Настройка

Speaker System

:

Front Bi-Amp

Подключение двухполосного усиления

передних громкоговорителей для высокока-

чественного звучания 5.1-канального объ-

емного звучания.

L

R

S L

S W

C

S R

Front Bi-Amp

[E] 5.1-канальная система объемного

звучания и подключение ZONE 2 (Multi

Zone)

!

  Настройка

Speaker System

:

ZONE 2

Данные подключения позволяют одно-

временно прослушивать 5.1-канальное

объемное звучание в основной зоне и сте-

реофоническое воспроизведение на другом
