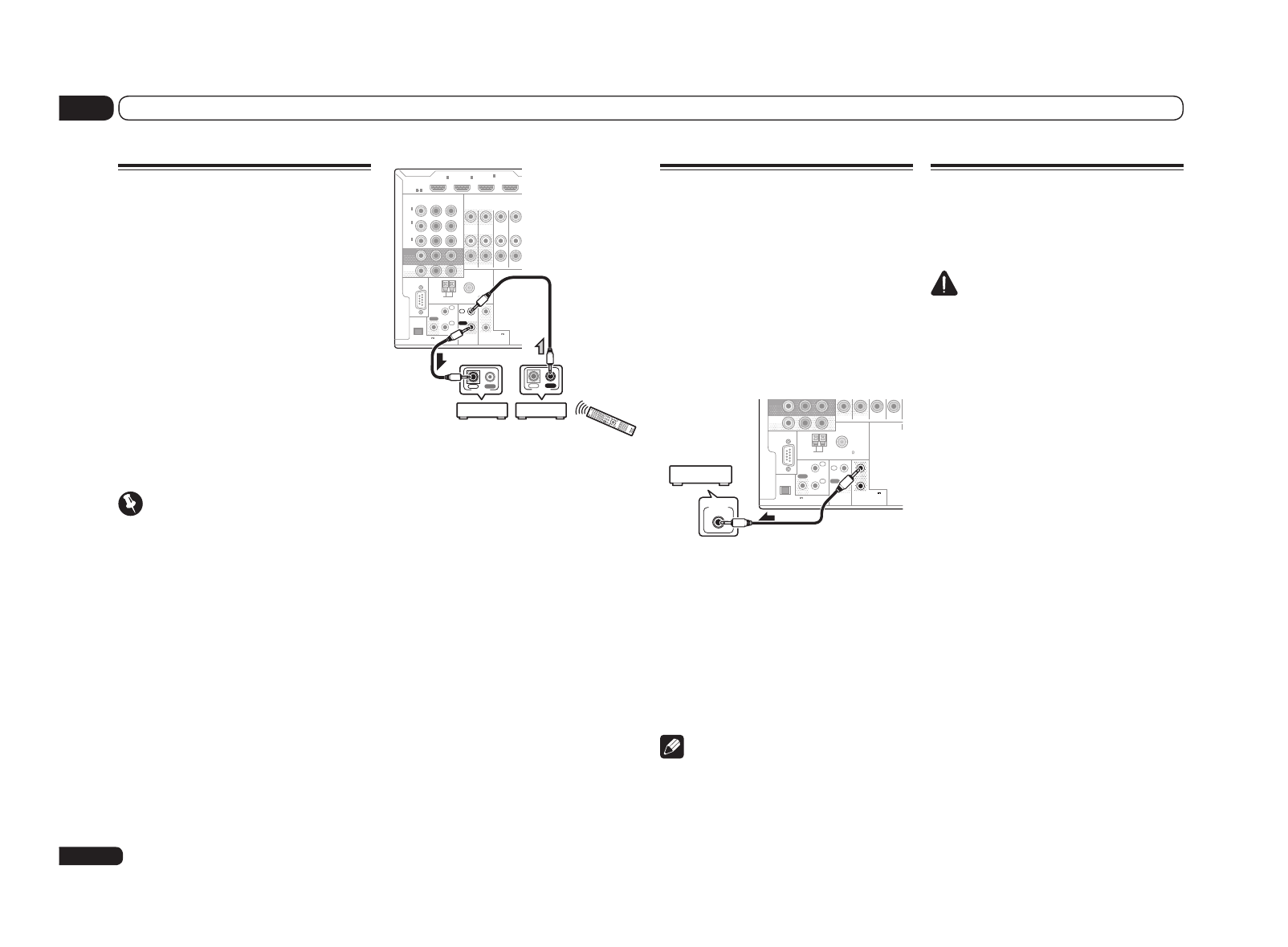

Ru

36

03

Подключение оборудования

Включение и отключение

компонентов с помощью

12-вольтного триггера

Можно подключить компоненты в системе

(например, экран или проектор) к дан

-

ному ресиверу таким образом, чтобы они

включались или отключались с помощью

12-вольтных триггеров при выборе функции

приема. Однако, требуется указать, какие

функции приема включают триггер в

Меню

Input Setup на стр. 40. Помните, что это

будет срабатывать только для компонентов,

имеющих режим ожидания.

RS-232C

MONITOR

OUT

ZONE2

OUT

CU-RF100

SPEAKERS

FM UNBAL 75

AM LOOP

ANTENNA

(OUTPUT 5 V
    150 mA MAX)

CONTROL

IR

OUT

IN

OUT

IN 1

IN 2

2

1

12 V TRIGGER

(OUTPUT 12 V
 TOTAL 150 mA MAX)

12 V TRIGGER

INPUT

%

  Подключите разъем

12 V TRIGGER

данного ресивера к 12 В триггеру

другого компонента.

Используйте для подключения кабель с

монофоническими мини-джек разъемами на

обоих концах.

После выбора функций приема, вклю

-

чающихся по сигналу от триггера можно

будет включать или отключать компонент,

только нажав на функцию(и) приема,

настроенную(ые) как указано на стр. 40.

 Примечание

!

  Также можно переключать компонент не

во время переключения функции приема,

а во время переключения

HDMI OUT

.

Подробнее, см.

HDMI Setup на стр. 61.

Подключение ресивера к

розетке

Подключайте ресивер к розетке только

после подключения к нему всех компонен

-

тов, в том числе и громкоговорителей.

 ПРЕДУПРЕЖДЕНИЕ

!

  Держите кабель питания за вилку.

Вынимая вилку из розетки, никогда

не тяните за сам кабель, никогда не

дотрагивайтесь до кабеля питания

влажными руками, так как это может

стать причиной короткого замыкания

и поражения электрическим током. Не

допускайте установки на кабель питания

самого аппарата, предметов мебели

или других предметов и его защемления

любыми другими способами. Не

допускайте образования на кабеле узлов

или его спутывания с другими кабелями.

Кабели питания следует прокладывать

в таких местах, где возможность

наступить на них будет маловероятной.

Поврежденный кабель питания может

стать причиной возгорания или поражения

электрическим током. Периодически

проверяйте кабель питания. Если

обнаружится его повреждение, обратитесь

в ближайший сервисный центр,

уполномоченный компанией Pioneer, по

поводу его замены.

!

  Не используйте никакой другой кабель

питания, кроме поставляемого с данным

аппаратом.

!

  Не используйте поставляемый кабель

питания для любой другой цели, кроме

описанной ниже.

!

  Если ресивер не используется постоянно

(например, вы уезжаете в отпуск),

вытащите вилку кабеля питания из

розетки.

Управление другими

компонентами Pioneer от

сенсора ДУ данного аппарата

Многие компоненты Pioneer оснащены

гнездами

SR CONTROL

, с помощью кото

-

рых можно соединить компоненты так, что

для управления всеми ими понадобится

сенсор ДУ только одного из компонентов.

При использовании пульта ДУ, сигнал

управления последовательно по цепи пере

-

дается до компонента, для которого он

предназначен.

!

  По управлению всеми компонентами от

пульта ДУ данного ресивера см. стр. 84.

!

  Если пульт ДУ подключен к гнезду

CONTROL IN

 (при помощи кабеля с

мини-джек разъемами), то управление

данным аппаратом через сенсор ДУ будет

невозможно.

 Важное предупреждение

!

  Помните, что при использовании

этого режима,

обязательно следует

дополнительно соединить по крайней

мере один набор аналоговых аудиогнезд,

видеогнезд или гнездо HDMI к другому

компоненту для заземления.

1  Выберите компонент, датчик ДУ

которого будет использоваться.

На этот компонент надо будет направлять

пульт ДУ для управления любым из компо

-

нентов в цепи.

2  Подключите гнездо

CONTROL OUT

такого компонента к гнезду

CONTROL IN

другого компонента Pioneer.

Используйте для подключения кабель с

монофоническими мини-джек разъемами на

обоих концах.

RS-232C

ZONE 2

IN

IN

OUT

ZONE 3

OUT

TV/SAT

DVD

COMPONENT  VIDEO

Y

P

B

P

R

ASSIGNABLE

MONITOR

OUT

ZONE2

OUT

(DVD)

IN

1

(DVR/

BDR)

IN

2

(VIDEO)

IN

3

CU-RF100

SPEAKERS

FM UNBAL 75

AM LOOP

ANTENNA

(OUTPUT 5 V
    150 mA MAX)

CONTROL

IR

OUT

IN

OUT

IN 1

IN 2

2

1

12 V TRIGGER

(OUTPUT 12 V
 TOTAL 150 mA MAX)

HDMI

BD IN

(VIDEO)

IN

1

IN

2

IN

4

ASSIGNABLE

1 6

CONTROL

IN

OUT

IN

OUT

CONTROL

3  Таким же образом подключите к

цепи остальные нужные компоненты в

любом количестве.
