2  Индикатор передачи кода ДУ

Отображается при передаче сигналов от

пульта ДУ.

3  Индикатор режима передачи кода

ДУ

Обозначает передачу кодов ДУ по инфра

-

красному сигналу (

IR

) или РЧ связи (

RF

).

4  Индикатор управления пульта ДУ

Обозначает зону, на режим управления

которой в данный момент установлен пульт

ДУ. На дисплее отображается настройка

переключателя селектора управления

пульта ДУ.

5  Индикатор функции входа и

передачи кода

Обозначает, какой функцией входа можно

в данный момент управлять от пульта ДУ.

Также, при нажатии кнопки и передаче ее

кода управления, отображается название

того кода.

6  Участок, обозначающий состояние

пульта ДУ
7  Ничего не отображается

Здесь ничего не отображается, когда режим

передачи кода пульта ДУ установлен на

IR

.

8  Индикаторы прокрутки

Высвечиваются, когда имеется больше

параметров выбор при выполнении различ

-

ных настроек.

9  Индикатор входа ресивера

Обозначает функцию входа, в данный

момент выбранную для зоны ресивера.

10  Дисплей ресивера

Здесь отображается одинаковая с дис

-

плеем ресивера информация.

11  Дисплей контрольного уровня

громкости

Обозначает используемый уровень громко

-

сти основной зоны ресивера в виде иконки

и в децибелах (дБ). При приглушении звуча

-

ния отображается иконка

.

12  Участок, обозначающий состояние

ресивера

РЧ адаптер

Перед

2

1

Задняя часть

3

1  Светодиод

2

SETTING

Используйте для спаривания РЧ адаптера и

пульта ДУ (стр. 80).

3  Терминалы ИК-передатчика

Подключите кабель ИК-передатчика (стр.

81).

Ru

12

02

Органы управления и индикаторы

12  Переключатель селектора

управления пульта ДУ

Установите на

RECEIVER

 для управления

ресивером,

TV

 или

SOURCE

 для управления

телевизором или устройством-источником.

Когда данный переключатель установлен

на

RECEIVER

, можно будет управлять реси

-

вером (используется для выбора белых

команд). Данный переключатель также

используется для настройки объемного

звучания.

13

VOL

+

/

–

Используйте для установки уровня громко

-

сти для прослушивания.

14

MUTE

Приглушение звучания или восстановле

-

ние приглушенного звучания (регулировка

уровня громкости также восстанавливает

звучание).

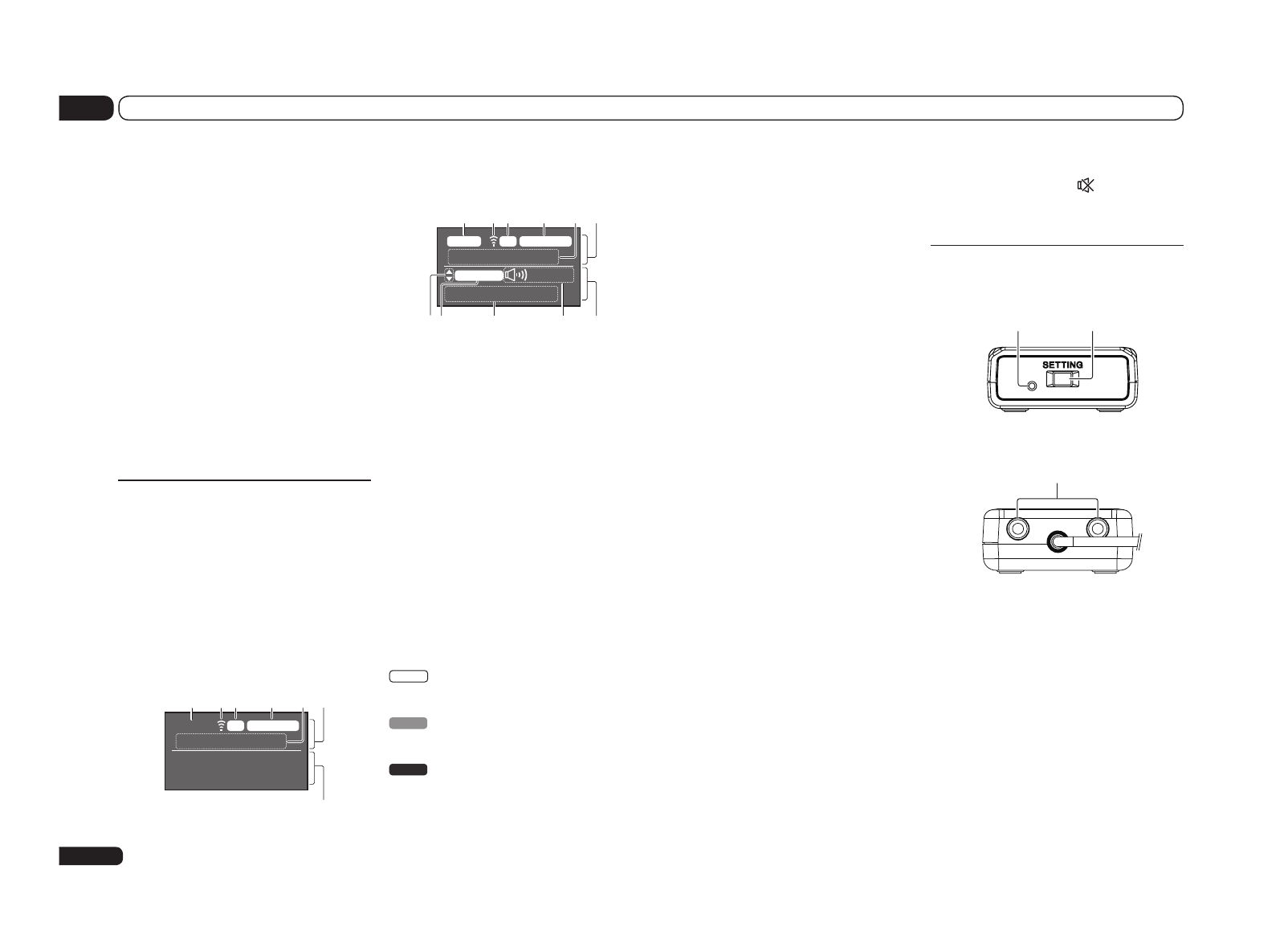

Дисплей пульта ДУ

Дисплей высвечивается при выполнении

управления от пульта ДУ, затем отключа

-

ется через 20 секунд, если не производи

-

лось управление. В режиме Remote Setup,

настройка отменяется и дисплей отключа

-

ется, если в течение 1 минуты не произво

-

дилось управление (стр. 73).

Дисплей пульта ДУ для передачи

инфракрасных сигналов (по

умолчанию)

MAIN

SOURCE

IR

iPod/USB

1

2 3

4

5 6

7

Дисплей пульта ДУ для управления

по двусторонней РЧ связи

MAIN

VIDEO

RCV CTRL

RF

AV  RECEIVER

1. Adv MCACC

+12.

0dB

1

2 3

4

5

6

8 9

10

11

12

!

  Отображается при подключении РЧ

адаптера к ресиверу и выполено

спаривание с пультом ДУ. Подробнее, см.

Использование функции РЧ связи на стр.

80.

!

  В зависимости от среды использования

связи, двусторонняя связь может не

срабатывать как нужно и на дисплее

пульта ДУ может не отображаться

состояние ресивера.

1  Индикатор зоны управления пульта

ДУ

Обозначает зону, которой в данный момент

пульт ДУ управляет. На дисплее отобража

-

ется настройка переключателя селектора

управления

MULTI-ZONE

.

Только при использовании двусторонней

РЧ связи:

Прямоугольный индикатор здесь обозна

-

чает состояние связи между данным пуль

-

том ДУ и ресивером.

MAIN

 (Белый индикатор с черными бук

-

вами): Двусторонняя связь установлена и

питание ресивера включено.

MAIN

 (Серый индикатор с черными бук

-

вами): Двусторонняя связь установлена и

питание ресивера отключено.

MAIN

 (Только белые буквы): Двусторонняя

связь не работает как нужно. В таком слу

-

чае не отображается участок, обозначаю

-

щий состояние ресивера (12).
