Ru

32

03

Подключение оборудования

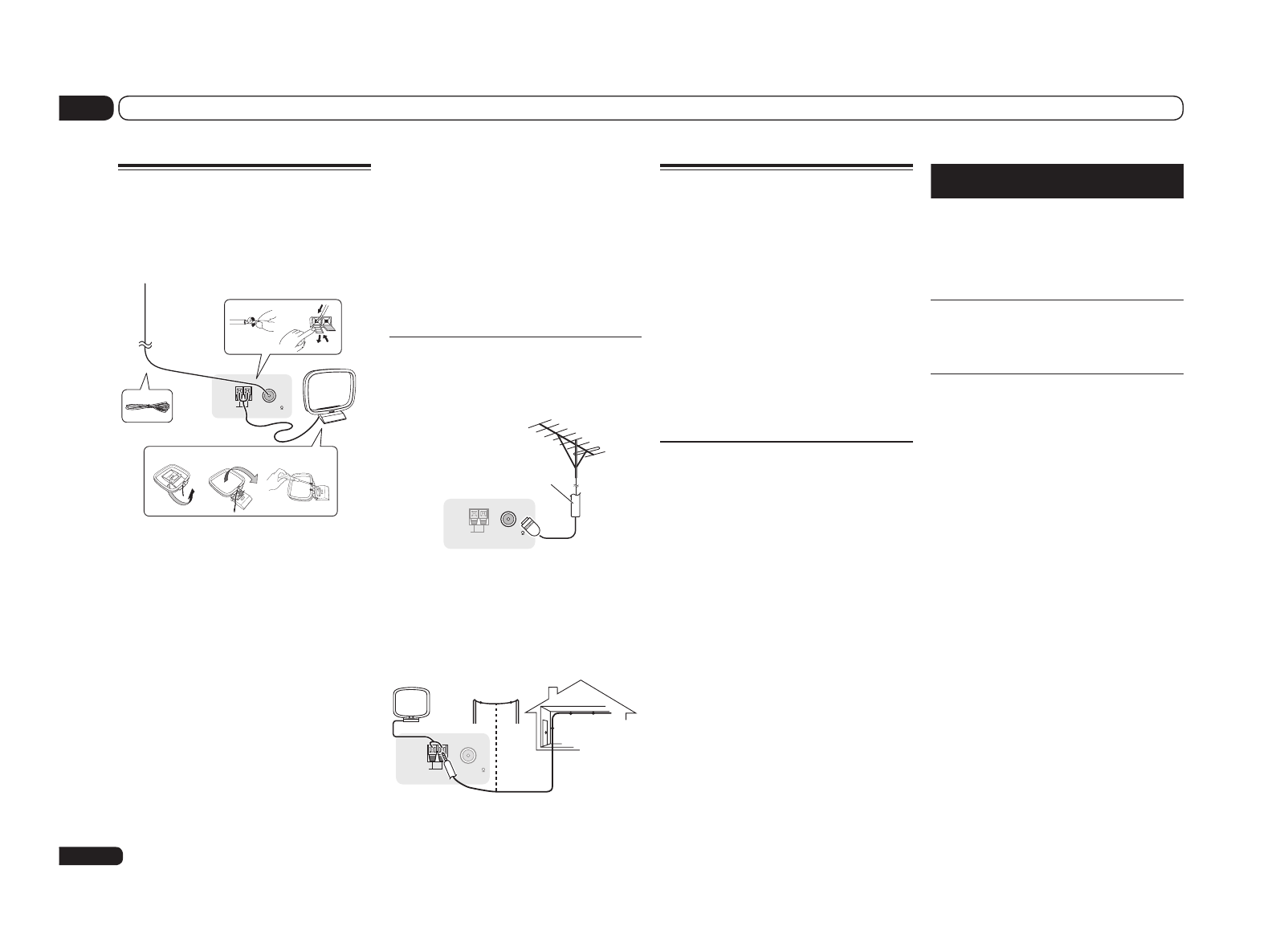

Подключение антенн AM/FM

Подключите рамочную антенну АМ и про

-

волочную антенну FM, как показано ниже.

Для улучшения приема и качества звуча

-

ния, подключите внешние антенны (см.

Подключение внешних антенн на стр. 32).

FM UNBAL 75

AM LOOP

ANTENNA

3

1

4

a

b

c

5

2

1  Снимите предохранительные щитки

с контактов антенны AM.
2  Откройте защитные выступы,

вставьте по одному проводу в каждый

разъем до конца, затем отпустите

выступы для фиксации проводов

антенны AM.
3  Прикрепите рамочную антенну AM к

специальной стойке.

Чтобы прикрепить антенну к стойке, ото

-

гните стойку в направлении стрелки (

рис.

а), затем закрепите рамочную антенну на

стойке с помощью зажима (

рис. b).

!

  Чтобы установить антенну AM на стене

или другой поверхности, сначала

прикрепите стойку к поверхности с

помощью винтов (

рис. c), а затем

закрепите антенну на стойке. Убедитесь в

качестве приема.

4  Установите антенну AM на плоскую

поверхность и в направлении

наилучшего приема.
5  Подключите проволочную антенну

FM к розетке антенны FM.

Чтобы улучшить прием, полностью вытя

-

ните проволочную антенну FM и прикрепите

ее к стене или дверной раме. Не допу

-

скайте, чтобы антенна свешивалась или

спутывалась.

Подключение внешних антенн

Для улучшения приема в диапазоне FM,

подключите внешнюю антенну FM к

FM

UNBAL 75

W

.

FM UNBAL 75

AM LOOP

ANTENNA

7

Ω

коаксиальный

кабель

Для улучшения приема в диапазоне AM

подключите к разъемам

AM LOOP

 провод

длиной от 5 м дo 6 м с виниловой изоля

-

цией, не отсоединяя прилагаемую рамоч

-

ную антенну AM.

Для наилучшего качества приема подвесьте

ее горизонтально снаружи.

FM UNBAL 75

AM LOOP

ANTENNA

Внешняя антенна

Комнатная антенна

(провод с виниловым

покрытием)

5 m до 6 m

Настройка MULTI-ZONE

Данный ресивер может может обеспе

-

чивать питанием до трех независимых

систем в отдельных комнатах после того,

как выполнены правильные подключения

MULTI-ZONE.

Одновременно в трех зонах можно вос

-

производить различные источники, или, в

зависимости от потребностей, можно также

воспроизводить одинаковый источник.

Питание на основную и под-зоны подается

раздельно (питание основной зоны может

быть отключено, в то время как одна (или

обе) под-зоны включены), и под-зоны могут

управляться от пульта ДУ или органов

управления передней панели.

Выполнение подключений

MULTI-ZONE

Данные подключения возможны при нали

-

чии отдельного телевизора и громкогово

-

рителей для первичной (

ZONE 2

) под-зоны,

и отдельного телевизора и отдельного

усилителя (и громкоговорителей) для вто

-

ричной (

ZONE 3

) под-зоны. Также потребу

-

ется отдельный усилитель, если

Настройка

MULTI-ZONE с использованием терминалов

громкоговорителей (ZONE 2) на стр. 33 не

используется для первичной под-зоны. На

данной системе имеются две настройки

первичной под-зоны. Выберите ту, которая

вас больше устраивает.

Опции прослушивания MULTI-ZONE

На следующей таблице отображены сиг

-

налы, выводящиеся на ZONE 2 и ZONE 3:

Под-

зона

Доступные функции входа

ZONE 2

DVD

,

TV/SAT

,

DVR/BDR

,

VIDEO

,

HOME MEDIA GALLERY

,

iPod/USB

,

CD

,

TUNER

,

ADAPTER PORT

(Выводит аналоговые аудиосигналы,

композитные видеосигналы и ком

-

понентные видеосигналы (только

SC-LX85).)

ZONE 3

DVD

,

TV/SAT

,

DVR/BDR

,

VIDEO

,

HOME MEDIA GALLERY

,

iPod/USB

,

CD

,

TUNER

,

ADAPTER PORT

(Выводит аналоговые аудиосигналы,

композитные видеосигналы.)

Невозможно выполнить конвертирование

аудио и видеосигналов, поступающих от

входных терминалов

HDMI

, цифровых

входных терминалов (

OPTICAL

 и

COAXIAL

)

и входных терминалов

COMPONENT VIDEO

для последующего вывода на ZONE 2/

ZONE 3.

Настройка первичной под-зоны

MULTI-ZONE (ZONE 2)

1  Подключите отдельный усилитель

к гнездам

AUDIO ZONE 2 OUT

 на данном

ресивере.

Требуется пара громкоговорителей, под

-

ключенных к усилителю под-зоны, как пока

-

зано на следующей иллюстрации.

2  Подключите телевизионный

монитор к гнезду

VIDEO ZONE 2 OUT

 на

данном ресивере.

Только SC-LX85:

!

COMPONENT VIDEO ZONE 2 OUT

 может

использоваться для вывода чистого

изображения.

!

  Экран ГИП не отображается, если

подключено только гнездо

COMPONENT

VIDEO ZONE 2 OUT

.
