Ru
17
03
Подключение оборудования

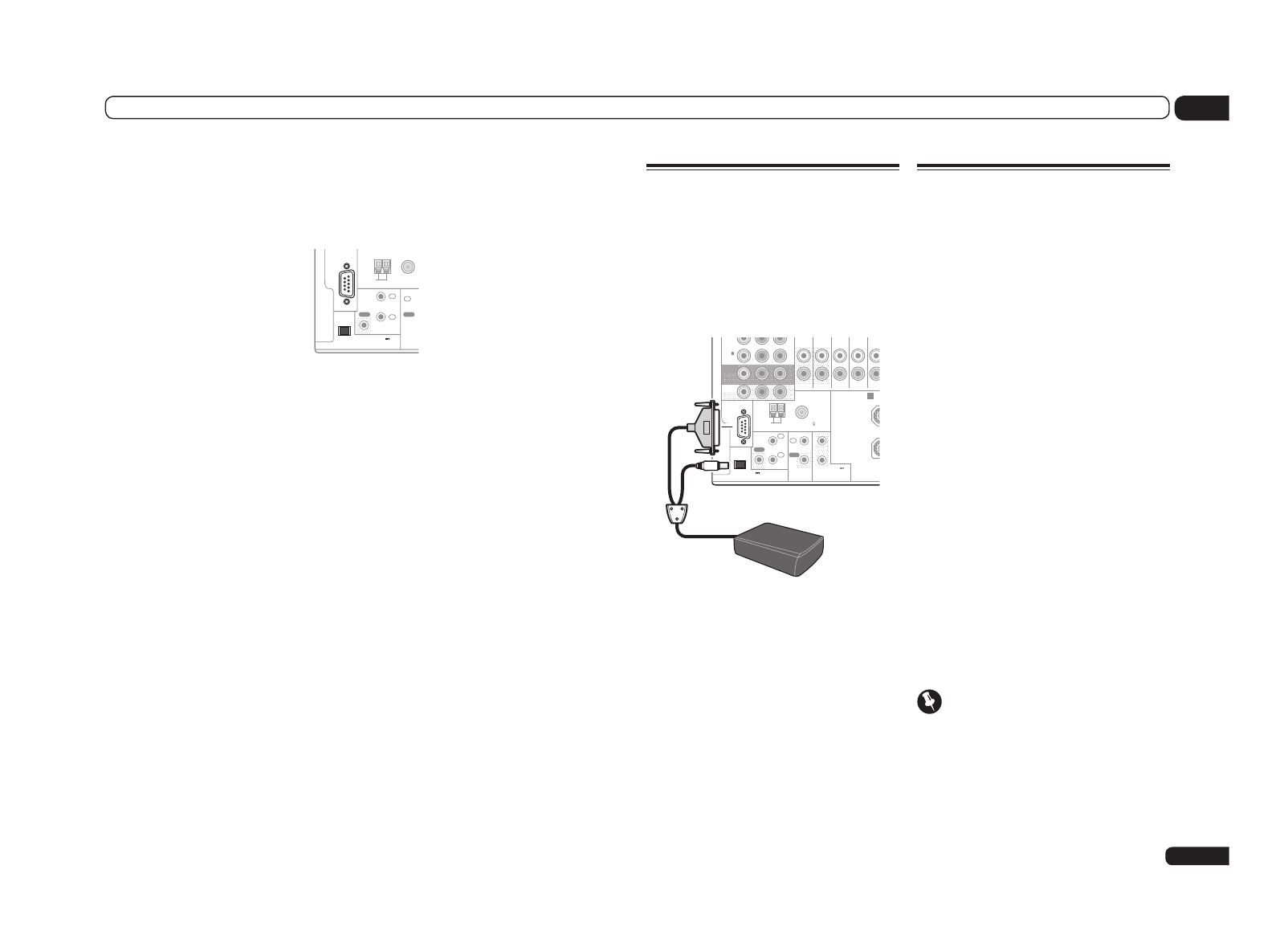

Подключение РЧ адаптера
Только SC-LX85
Можно установить двустороннюю связь
между ресивером и пультом ДУ путем под
-
ключения поставляемого РЧ адаптера к тер
-
миналам
RS-232C
и
CU-RF100
на ресивере.
Подробнее о двусторонней связи и инструк
-
циях по использованию см.
Использование
функции РЧ связи на стр. 80.
RS-232C
ZONE 2
IN
IN
IN
OUT
ZONE 3
OUT
TV/SAT
VIDEO
DVD
MONITOR
OUT
ZONE2
OUT
(DVR/
BDR)
(VIDEO)
IN
3
CU-RF100
R
SPEAKERS
A
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1
IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
РЧ адаптер
Выбор системы
громкоговорителей
Данный аппарат оборудован терминалами
громкоговорителей для 9 каналов, позволяя
пользователям выбирать различные схемы
расположения громкоговорителей/шабло
-
нов использования в зависимости от их
вкусов. Терминалы, куда нужно подключать
громкоговорители, различаются в зависи
-
мости от схемы расположения громкогово
-
рителей/шаблонов использования. Перед
подключением громкоговорителей выбе
-
рите одну схему расположения громкогово
-
рителей/шаблон использования. Подробнее
о подключениях см.
Установка акустической
системы на стр. 22.
!
Обязательно подключите
громкоговорители к передним левому и
правому каналам (
L
и
R
).
!
Можно также подключить только один из
задних громкоговорителей объемного
звучания (
SB
) или вообще не подключать их.
!
При наличии двух низкочастотных
громковорителей, второй низкочастотный
громкоговоритель можно подключить к
терминалу
SUBWOOFER 2
. Подключение
двух низкочастотных громкоговорителей
усиливает басовое звучание, позволяя
добиться более мощного воспроизведения
звучания. В таком случае оба
низкочастотных громкоговорителя
выводят одинаковое звучание.
Важное предупреждение
!
Настройка
Speaker System
должна
быть выполнена при использовании
любых подключений, показанных ниже,
за исключением [А] (см.
Настройка
акустической системы на стр. 100).
!
Выводящие звучание громкоговорители
можно переключать в соответствии со
схемой расположения громкоговорителей/
!
Только SC-LX75:
К терминалам
RS-232C
и
EXTENSION
можно подключить всенаправленный пульт ДУ
CU-RF100 (продается отдельно). CU-RF100 позволяет отображать информацию дисплея
ресивера на дисплее пульта ДУ и управлять ресивером, не обращая внимание на
препятствия или место наведения пульта ДУ.
RS-232C
EXTENSION
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTR
IR
OUT
OUT
IN
IN
1
IN 2
